Kit Comprobador 1625-2 GEO

Medición sin picas

El comprobador de puesta a tierra Fluke 1625-2 puede medir resistencias de bucle de puesta a tierra usando solo pinzas. Con este método, se ubican dos pinzas alrededor de la varilla de puesta a tierra y cada una se conecta al comprobador. No se usa ninguna pica de tierra. Con una de las pinzas se induce un voltaje fijo conocido, mientras que con la otra se mide la corriente. Luego el comprobador determina automáticamente la resistencia de la varilla de puesta tierra. Este método de medición solo funciona si el edificio o estructura en donde se realiza la medición cuenta con un sistema de puesta a tierra, aunque la mayoría lo tiene. Si existe solo una trayectoria a tierra, como sucede en muchas aplicaciones residenciales, el método sin picas no proporcionará un valor fiable y se debe usar el método de prueba de caída de potencial.

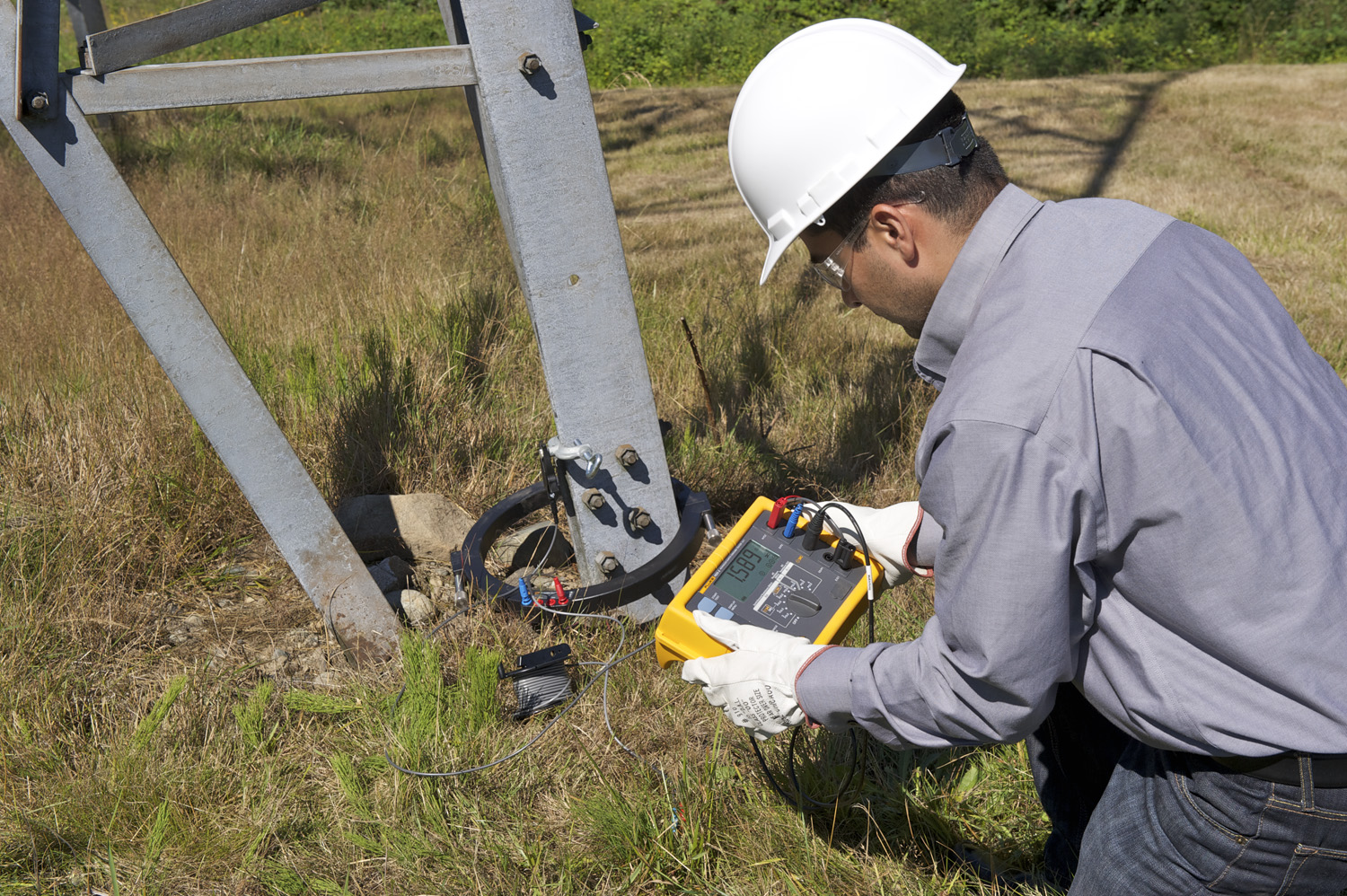

Con el método sin picas, no es necesario desconectar la varilla de puesta a tierra, por lo que no se altera el sistema de puesta a tierra existente durante la medición. Ya no es necesario dedicar tiempo a colocar y conectar picas para cada varilla de puesta a tierra de su sistema, con lo que se ahorra mucho tiempo. También puede efectuar mediciones de puesta a tierra en lugares que antes no hubiese considerado: dentro de edificios, en torres de alto voltaje o en cualquier lugar donde no haya contacto directo con el suelo.

El comprobador más completo

El Fluke 1625-2 es un comprobador de puesta a tierra único que puede realizar los cuatro tipos de medición de puesta a tierra:

Caída de potencial de 3 y 4 hilos (usando picas)
Comprobación de resistividad del terreno de 4 hilos (usando picas)
Comprobación selectiva (usando 1 pinza y picas)
Comprobación sin picas (usando solo 2 pinzas)

Modelos: Kit del comprobador de puesta a tierra 1625-2 GEO de Fluke incluye

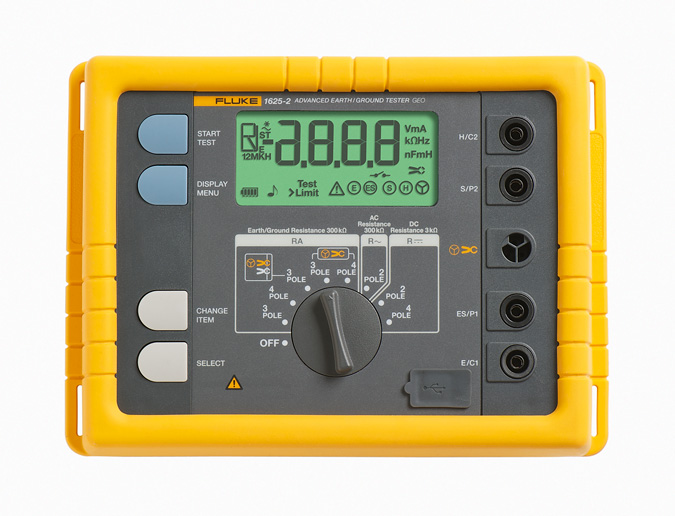

· Comprobador de tierra Fluke 1625-2 GEO

· Manual de usuario

· Batería

· Guía rápida de referencia

· Cable USB

· 2 pinzas

· Estuche de transporte profesional C1620

· 4 estacas

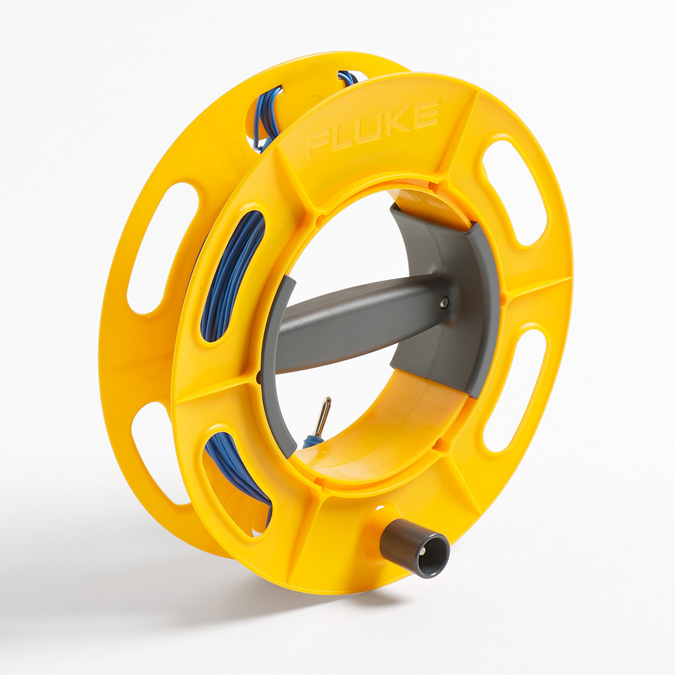

· 3 carretes de cable

Especificaciones generales
Memoria	Memoria interna con capacidad de almacenamiento de hasta 1.500 registros, a la que se puede acceder a través de un puerto USB
Función de medición	Frecuencia e interferencia de voltaje, resistencia de tierra de 3 y 4 hilos con o sin transformador de corriente con sujetador, resistencia de 2 hilos con CA y de 2 y 4 hilos con CC
Pantalla	Pantalla de cristal líquido de 4 dígitos (2999 dígitos) y 7 segmentos con visibilidad mejorada
Funcionamiento	Selector giratorio central y teclas de función
Rango de temperatura
Temperatura de trabajo	-10 °C a 50 °C (14 °F a 122 °F)
Temperatura de almacenamiento	-30 °C a 60 °C (-22 °F a 140 °F)
Coeficiente de temperatura	±0.1 % de la lectura/ °C < 18 °C > 28 °C
Tipo de protección	Estuche con clasificación IP56 y tapa del compartimento de la batería con clasificación IP40 según la norma EN60529
Voltaje máx.	Advertencia: Toma de "pinza" a toma E, ES, S o H
	U_rms = 0 V
	Tomas E, ES, S o H entre sí en cualquier combinación, máx. U_rms = 250 V (en relación con el uso indebido)
Seguridad	Protección mediante aislamiento doble o reforzado. Máx. 50 V a tierra según IEC61010-1. Grado de contaminación 2
Estándar de calidad	Desarrollado, diseñado y fabricado para cumplir con los requisitos de la norma DIN ISO 9001.
Influencia del campo externo	Cumple con la norma DIN 43780 (8/76)
Alimentación auxiliar	6 baterías alcalinas de 1.5 V (IEC LR6 o tipo AA)
Vida útil de la batería	Con IEC LR6/tipo AA: 3000 mediciones (R_E+R_H ≤ 1 kΩ)
Vida útil de la batería	Con IEC LR6/tipo AA: 6000 mediciones (R_E + R_H > 10 kΩ)
Dimensiones (anch. x alt. x prof.)	250 x 133 x 187 mm (9.75 x 5.25 x 7.35 pulg)
Peso	≤ 1.1 kg (2.43 lb) sin accesorios 7.6 kg (16.8 lb) con accesorios y baterías en el estuche
Material del estuche	Poliéster
