Comprobador Puesta a Tierra Fluke 1623-2

El comprobador de puesta a tierra 1623-2 de Fluke puede medir resistencias de bucle de tierra utilizando solo pinzas.

El comprobador de puesta a tierra 1623-2 GEO de Fluke ofrece almacenamiento de datos y capacidades de descarga mediante un puerto USB.  Los accesorios de clase mundial simplificarán y acelerarán el tiempo de prueba.

  • Prueba de bucle de resistencia de tierra con el método de caída de potencial de 3 y 4 hilos
  • Medición de la resistividad de suelos de 4 hilos
  • Medición de resistencia de tierra de varilla selectiva con 1 pinza
  • Medición de resistencia de tierra de varilla sin picas con 2 pinzas
  • Con clasificación IP56 para uso en exteriores

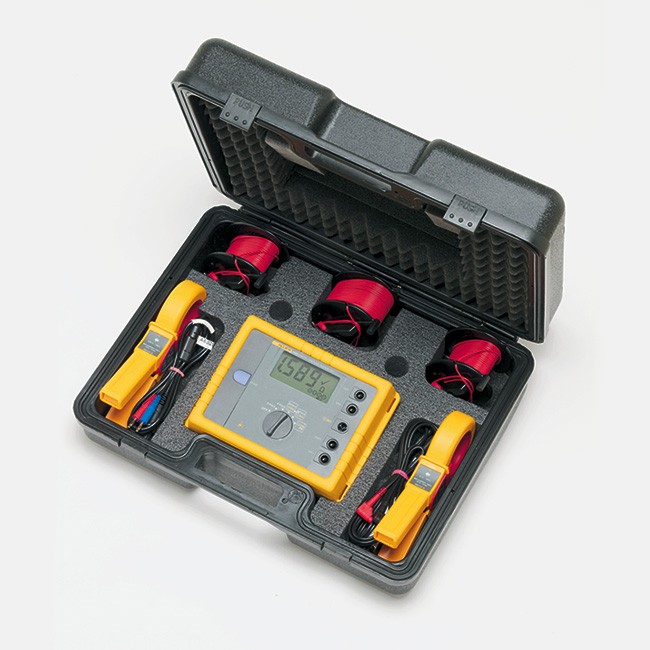

  • Maletín de transporte rígido
  • Transferencia y almacenamiento de datos a través de USB

Además, el comprobador es muy fácil de usar. Para cada medición, el comprobador le indica qué picas o pinzas se necesitan conectar y el interruptor giratorio se puede utilizar incluso con guantes.

  • Medición sin picas

    El comprobador de puesta a tierra 1623-2 de Fluke puede medir resistencias de bucle de tierra utilizando solo pinzas. Con este método, se ubican dos pinzas alrededor de la varilla de conexión a tierra y cada una se conecta al comprobador. No se utiliza ninguna pica de puesta a tierra. Con una de las pinzas se induce una tensión fija conocida, mientras que con la otra se mide la corriente. Luego el comprobador determina automáticamente la resistencia de la varilla de puesta tierra. Este método de medición solo funciona si el edificio o estructura en donde se realiza la medición cuenta con un sistema de puesta a tierra, aunque la mayoría lo tiene. Si solo hay una ruta a tierra, como en muchas aplicaciones residenciales, el método sin picas no proporcionará un valor aceptable y se deberá utilizar el método de prueba de caída de potencial.

    Con el método sin picas, no es necesario desconectar la varilla de puesta a tierra, por lo que no se altera el sistema de puesta a tierra existente durante la medición. Ya no es necesario dedicar tiempo a colocar y conectar picas para cada varilla de puesta a tierra de su sistema, con lo que se ahorra mucho tiempo. También puede efectuar mediciones de puesta a tierra en lugares que antes no hubiese considerado: dentro de edificios, en torres de alta tensión o en cualquier lugar donde no haya contacto directo con el suelo.

    El comprobador más completo

    El modelo 1623-2 de Fluke es un comprobador de puesta a tierra único que puede realizar los cuatro tipos de medición de puesta a tierra.

    • Caída de potencial de 3 y 4 hilos (utilizando picas)
    • Comprobación de resistividad del terreno de 4 hilos (utilizando picas)
    • Comprobación selectiva (utilizando 1 pinza y picas)
    • Comprobación sin picas (utilizando sólo 2 pinzas)

Probador de tierra GEO Fluke 1623-2 GEO incluye:  Probador de tierra GEO, Manual de usuario, las pilas, Guía de referencia rápida, 2 cables de prueba, Cable USB.

Especificaciones generales

Pantalla: pantalla LCD con 1999 dígitos

Pantalla con símbolos especiales, altura de dígitos de 25 mm, iluminación de fondo fluorescente

Interfaz de usuario

Medición instantánea mediante un solo botón, TURN y START. (ENCENDER y COMENZAR). Los únicos elementos operables son el selector giratorio y el botón START (COMENZAR)

Alta resistencia al agua y al polvo

El instrumento está diseñado para soportar condiciones ambientales severas (cubierta protectora de goma, IP56).

Memoria

Memoria interna con capacidad de almacenamiento de hasta 1.500 registros, a la que se puede acceder a través de un puerto USB

Rango de temperatura

Temperatura de trabajo

-10 °C a 50 °C (14 °F a 122 °F)

Temperatura de almacenamiento

-30 °C a 60 °C (-22 °F a 140 °F)

Coeficiente de temperatura

±0.1 % de la lectura/ °C < 18 °C > 28 °C

Error intrínseco

Se refiere al rango de temperaturas de referencia y está garantizado durante un año

Error de operación

Se refiere al rango de temperaturas de funcionamiento y tiene una garantía de 1 año

Clase climática

C1 (IEC 654-1), -5 °C a +45 °C (23 ° a +115 ° F), 5 % a 95 % HR

Tipo de protección

Estuche con clasificación IP56 y tapa del compartimento de la batería con clasificación IP40 según la norma EN60529

Seguridad

Protección mediante aislamiento doble o reforzado. máx. 50 V a tierra. IEC61010-1: grado de contaminación 2

EMC (inmunidad de emisión)

IEC61326-1: Portátil

Sistema de calidad

Desarrollado, diseñado y fabricado según la norma DIN ISO 9001

Voltaje externa

Voltaje externo máx. = 24 V (CC, CA < 400 Hz); medición inhibida para valores más altos

Rechazo de voltaje externo

> 120 dB (162/3, 50, 60, 400 Hz)

Tiempo de medición

Típica: 6 segundos

Sobrecarga máxima

250 V rms (en relación con el uso indebido)

Alimentación auxiliar

6 baterías alcalinas de 1.5 V (tipo AA LR6)

Vida útil de la batería

Típica > 3,000 medidas

Dimensiones (anch. x alt. x prof.)

250 x 133 x 187 mm (9.75 x 5.25 x 7.35 pulg)

Peso

1.1 kg (2.43 lb). incluidas las baterías
7.6 kg (16.8 lb) incl. accesorios y baterías en el estuche
