Comprobador Puesta a Tierra Fluke 1625-2 GEO
Comprobador Puesta a Tierra Fluke 1625-2 GEO

Comprobador Puesta a Tierra Fluke 1625-2 GEO

SKU: FLK-1625-2

El comprobador de puesta a tierra 1625-2 de Fluke puede medir resistencias de bucle de tierra usando solo pinzas. Para cada medición, el comprobador le indica qué picas o pinzas se necesitan conectar y el interruptor giratorio se puede utilizar incluso con guantes.  Para cada medición, el comprobador le indica qué picas o pinzas se necesitan conectar y el interruptor giratorio se puede utilizar incluso con guantes.

El comprobador de puesta a tierra 1625-2 GEO de Fluke ofrece almacenamiento de datos y capacidades de descarga mediante un puerto USB.  Los accesorios de clase mundial simplificarán y acelerarán el tiempo de prueba.

  • Prueba de bucle de resistencia de tierra con el método de caída de potencial de 3 y 4 hilos
  • Medición de la resistividad de suelos de 4 hilos
  • Medición de resistencia de tierra de varilla selectiva con 1 pinza
  • Medición de resistencia de tierra de varilla sin picas con 2 pinzas
  • Con clasificación IP56 para uso en exteriores
  • Maletín de transporte rígido
  • Transferencia y almacenamiento de datos a través de USB

Además, el comprobador es muy fácil de usar. Para cada medición, el comprobador le indica qué picas o pinzas se necesitan conectar y el interruptor giratorio se puede utilizar incluso con guantes.

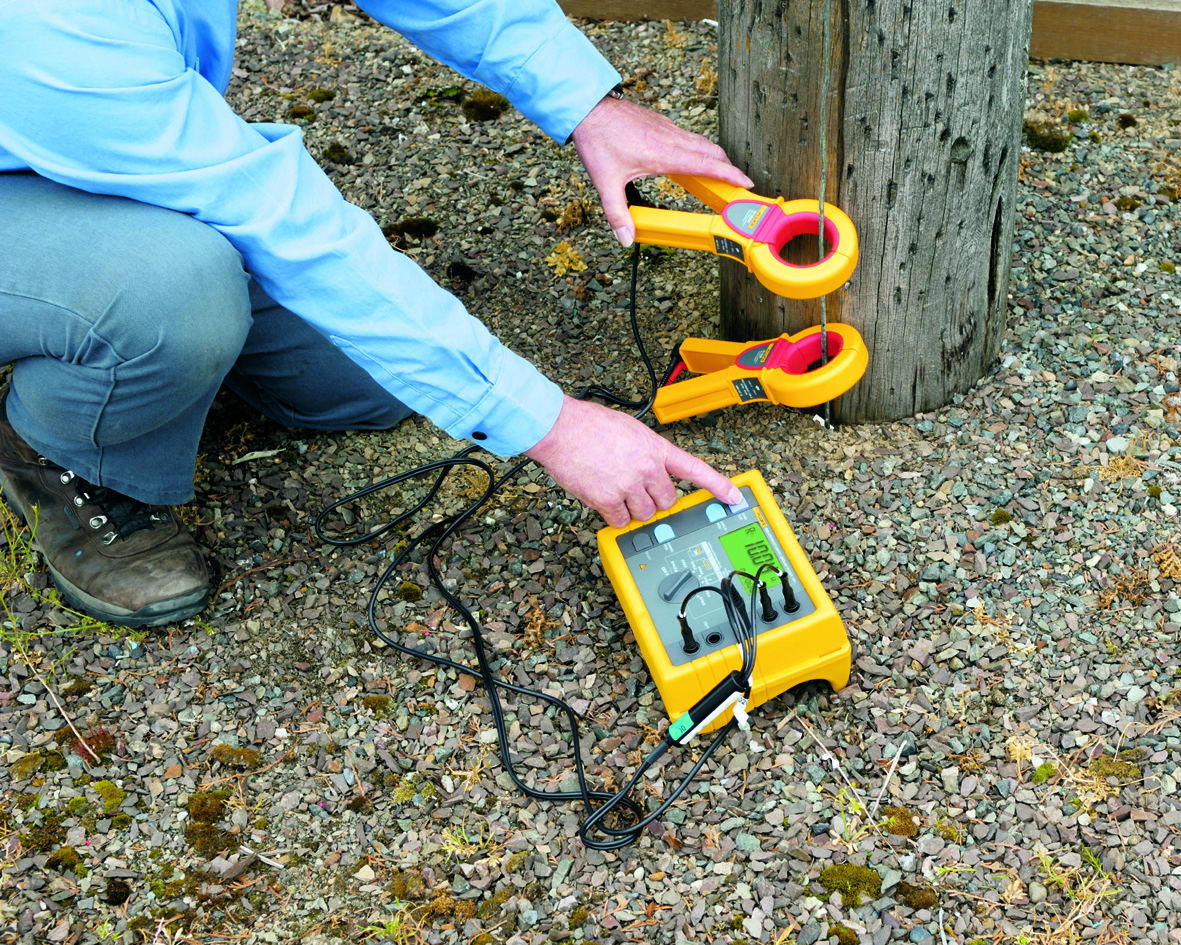

  • Medición sin picas

    El comprobador de puesta a tierra 1625-2 de Fluke puede medir resistencias de bucle de tierra utilizando solo pinzas. Con este método, se ubican dos pinzas alrededor de la varilla de conexión a tierra y cada una se conecta al comprobador. No se utiliza ninguna pica de puesta a tierra. Con una de las pinzas se induce una tensión fija conocida, mientras que con la otra se mide la corriente. Luego el comprobador determina automáticamente la resistencia de la varilla de puesta tierra. Este método de medición solo funciona si el edificio o estructura en donde se realiza la medición cuenta con un sistema de puesta a tierra, aunque la mayoría lo tiene. Si existe solo una trayectoria a tierra, como sucede en muchas aplicaciones residenciales, el método sin picas no proporcionará un valor fiable y se debe utilizar el método de prueba de caída de potencial.

    Con el método sin picas, no es necesario desconectar la varilla de puesta a tierra, por lo que no se altera el sistema de puesta a tierra existente durante la medición. Ya no es necesario dedicar tiempo a colocar y conectar picas para cada varilla de puesta a tierra de su sistema, con lo que se ahorra mucho tiempo. También puede efectuar mediciones de puesta a tierra en lugares que antes no hubiese considerado: dentro de edificios, en torres de alta tensión o en cualquier lugar donde no haya contacto directo con el suelo.

    El comprobador más completo

    El modelo 1625-2 de Fluke es un comprobador de puesta a tierra único que puede realizar los cuatro tipos de medición de puesta a tierra:

    • Caída de potencial de 3 y 4 hilos (utilizando picas)
    • Comprobación de resistividad del terreno de 4 hilos (utilizando picas)
    • Comprobación selectiva (utilizando 1 pinza y picas)
    • Comprobación sin picas (utilizando sólo 2 pinzas)

Probador de tierra GEO Fluke 1625-2 GEO incluye: Probador de tierra GEO, Manual de usuario, las pilas, guía de referencia rapida, cable USB.

Especificaciones detalladas
General
Memoria Memoria interna con capacidad de almacenamiento de hasta 1.500 registros, a la que se puede acceder a través de un puerto USB
Función de medición Frecuencia e interferencia de voltaje, resistencia de tierra de 3 y 4 hilos con o sin transformador de corriente con sujetador, resistencia de 2 hilos con CA y de 2 y 4 hilos con CC
Pantalla Pantalla de cristal líquido de 4 dígitos (2.999 dígitos) y 7 segmentos con visibilidad mejorada
Funcionamiento Selector giratorio central y teclas de función
Rango de temperatura
Temperatura de trabajo -10 °C a 50 °C (14 °F a 122 °F)
Temperatura de almacenamiento -30 a 60 °C (-22 a 140 °F)
Coeficiente de temperaturas ± 0,1 % de lectura/°C <18 °C >28 °C
Tipo de protección Estuche con clasificación IP56 y tapa del compartimento de la batería con clasificación IP40 según la norma EN60529
Voltaje máx. Advertencia: Toma de "pinza" a toma E, ES, S o H
U rms = 0 V
Tomas E, ES, S o H entre sí en cualquier combinación, máx. U rms = 250 V (en relación con el uso indebido)
Seguridad Protección mediante aislamiento doble o reforzado. Máximo 50 V a tierra según IEC61010-1. CAT II de 300 V; grado de contaminación 2
Estándar de calidad Desarrollado, diseñado y fabricado para cumplir con los requisitos de la norma DIN ISO 9001.
Influencia del campo externo Cumple con la norma DIN 43780 (8/76)
Alimentación auxiliar 6 baterías alcalinas de 1,5 V (IEC LR6 o tipo AA)
Vida útil de la batería Con IEC LR6/tipo AA: tipo 3.000 medidas (R E+R H ≤ 1 kΩ)
Con IEC LR6/tipo AA: tipo 6.000 medidas (R E + R H > 10 kΩ)
Dimensiones (ancho x alto x profundidad) 250 mm x 133 mm x 187 mm (9,75 pulg. x 5,25 pulg. x 7,35 pulg.)
Peso ≤ 1,1 kg (2,43 lb) sin accesorios 7,6 kg (16,8 lb) con accesorios y baterías en el estuche
Material del estuche Poliéster
Medición de voltaje de interferencia CC + CA (U ST)
Límites de error de la medición: método Rectificación de onda completa
Rango de medición 1 V a 50 V
Rango de la pantalla 0 V a 50 V
Resolución 0,1 V
Rango de frecuencia CC/CA de 45 Hz a 400 Hz, senoidal
Precisión ± (5% de lectura + 5 dígitos)
Secuencia de medición Aprox. 4 mediciones/s
Resistencia interna Aprox. 1,5 MΩ
Sobrecarga máxima U rms = 250 V
Medición de la frecuencia de interferencia (F)
Límites de error de la medición: método Medición del periodo de oscilación del voltaje de interferencia
Rango de medición 6,0 Hz a 400 Hz
Rango de la pantalla 16 Hz a 299,9 Hz a 999 Hz
Resolución 0,1 Hz a 1 Hz
Rango 1 V a 50 V
Precisión ± (1% de lectura + 2 dígitos)
Resistencia a tierra (RE)
Método de medición Medición de la corriente y el voltaje con una sonda según la norma IEC61557-5
Voltaje del circuito abierto 20/48 V CA
Corriente en cortocircuito 250 mA CA
Frecuencia de medición 94, 105, 111, 128 Hz seleccionada manual o automáticamente. (AFC) 55 Hz en función R*
Rechazo del ruido 120 dB (16 2/3, 50, 60, 400 Hz)
Sobrecarga máxima U rms = 250 V



Especificaciones de mediciones eléctricas
Error intrínseco o cantidad de influencia Condiciones de referencia o rango de operación especificado Código de designación Requisitos o prueba de acuerdo con las partes pertinentes de IEC 1557 Tipo de prueba
Error intrínseco Condiciones de referencia A Sección 5, 6.1 R
Cargo Posición de referencia ± 90° E1 Sección 1, 4.2 R
Voltaje de alimentación Con los límites establecidos por el fabricante E2 Sección 1, 4.2, 4.3 R
Temperatura 0 °C y 35 °C E3 Sección 1, 4.2 T
Voltaje de interferencias en serie Consulte las secciones 4.2 y 4.3 E4 Sección 5, 4.2, 4.3 T
Resistencia de las sondas y los electrodos de puesta a tierra auxiliares 0 a 100 x R A pero ≤ 50 kΩ E5 Sección 5, 4.3 T
Frecuencia del sistema 99 % al 101 % de la frecuencia nominal E7 Sección 5, 4.3 T
Voltaje del sistema 85 % a 110 % del voltaje nominal E8 Sección 5, 4.3 T
Error de operación B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E25 E 26 ) Sección 5, 4.3 R
A = error intrínseco
En = variaciones
R = prueba de rutina
T = Tipo de prueba		 B[%] = ± Valor fiduciario x 100%
Rango de medición 0,020 Ω a 300 kΩ
Rango de la pantalla 0,001 Ω a 2,999 Ω
3,00 Ω a 29,99 Ω
30,0 Ω a 299,9 Ω
0,300 kΩ a 2,999 kΩ
3,00 kΩ a 29,99 kΩ
30,0 kΩ a 299,9 kΩ
Resolución 0,001 Ω
0,01 Ω
0,1 Ω
1 Ω
10 Ω
100 Ω
Precisión ± ( 2 % de lectura + 2 dígitos)
Error de operación ± ( 5 % de lectura + 5 dígitos)
Tiempo de medición Típica: 8 segundos con una frecuencia fija de 30 seg. máx. con AFC y ciclo completo de todas las frecuencias de medición
Error adicional debido a resistencia de la sonda y del electrodo de puesta a tierra R H(R S + 2.000 Ω)/R E x 1,25 x 10 -6% + 5 dígitos
Error de medición de R H y RS Tipo 10% de R E + R S + RH
Resistencia máxima de la sonda ≤ 1 MΩ
Resistencia máx. del electrodo de puesta a tierra auxiliar ≤ 1 MΩ
Comprobación automática si el error se encuentra dentro de los límites requeridos por la norma IEC61557-5.
Si, tras una medición de sonda, un electrodo de masa auxiliar, y resistencia de la conexión a tierra, se asume un error de medición superior al 30 % debido a las condiciones que influyen en ella, la pantalla muestra un símbolo de advertencia y un aviso de que la SR o la RH son demasiado altas.



Cambio automático de la resolución de medición en función de la resistencia del electrodo de puesta a tierra auxiliar RH
RH con U medida = 48 V < 300 Ω
< 6 Ω
< 60 Ω
< 600 Ω
RH con U medida = 20 V < 250 Ω
< 2,5 kΩ
< 25 kΩ
< 250 kΩ
Resolución 1 mΩ
10 mΩ
100 mΩ
1 Ω



Medición selectiva de la resistencia de tierra (R E Pinza)
Método de medición Medición de la corriente y el voltaje con sonda de acuerdo con la norma EN61557-5 y medición de corriente en la derivación individual con transformador de corriente adicional (patente en trámite).
Voltaje del circuito abierto 20/48 V CA
Corriente en cortocircuito 250 mA CA
Frecuencia de medición 94, 105, 111, 128 Hz seleccionada manual o automáticamente (AFC), 55 Hz (R*)
Rechazo del ruido 120 dB (162/3, 50, 60, 400 Hz)
Sobrecarga máxima Máx. U rms = 250 V (la medición no se iniciará)
Rango de medición 0,020 Ω a 300 kΩ
Rango de la pantalla 0,001 Ω a 2,999 Ω
3,00 Ω a 29,99 Ω
30,0 Ω a 299,9 Ω
0,300 kΩ a 2,999 kΩ
3,00 kΩ a 29,99 kΩ
Resolución 0,001 Ω
0,01 Ω
0,1 Ω
1 Ω
10 Ω
Precisión ± ( 7 % de lectura + 2 dígitos)
Error de operación ± ( 10 % de lectura + 5 dígitos)
Error adicional debido a resistencia de la sonda y del electrodo de puesta a tierra auxiliar R H(R S + 2.000 Ω)/R ETOTAL x 1,25 x 10 -6% + 5 dígitos
Error de medición de R Hy RS Tipo de 10 % de R ETOTAL + R S + RH
Tiempo de medición Tipo 8 seg. con una frecuencia fija de 30 seg. máx. con AFC y ciclo completo de todas las frecuencias de medición.
Corriente mínima en la derivación individual que se va a medir 0,5 mA Con transformador (1000:1)
0,1 mA Con transformador (200:1)
Corriente de interferencia máx. a través del transformador 3:00 AM Con transformador (1000:1)
* Con pinzas amperimétricas o transformadores recomendados.



Medición de la resistencia (R~)
Método de medición Medición de corriente y voltaje
Medición de voltaje 20 V CA, pulso cuadrado
Corriente en cortocircuito > 250 mA CA
Frecuencia de medición 94, 105, 111, 128 Hz seleccionada manual o automáticamente (AFC)
Rango de medición 0,020 Ω a 300 kΩ
Rango de la pantalla 0,001 Ω a 2,999 Ω
3,00 Ω a 29,99 Ω
30,0 Ω a 299,9 Ω
300 Ω a 2999 Ω
3,00 kΩ a 29,99 kΩ
30,0 kΩ a 299,9 kΩ
Resolución 0,001 Ω
0,01 Ω
0,1 Ω
1 Ω
10 Ω
100 Ω
Precisión ± ( 2 % de lectura + 2 dígitos)
Error de operación ± ( 5 % de lectura + 5 dígitos)
Tiempo de medición Típica: 6 segundos
Voltaje máximo de interferencia 24 V, con mediciones de voltaje superiores no se iniciará
Sobrecarga máx. U rms máx. = 250 V



Medición de la resistencia (R CC)
Método de medición Se puede medir la corriente y el voltaje según la norma IEC61557-4
Medición de voltaje 20 V CC
Corriente en cortocircuito 250 mA CC
Formación del valor de medición Con cables de medición de 4 hilos en H, S, ES se puede ampliar sin error adicional.
Las resistencias > 1 Ω en el cable E pueden provocar errores adicionales de 5 m Ω/Ω.
Rango de medición 0,020 Ω a 300 kΩ
Rango de la pantalla 0,001 Ω a 2,999 Ω
3,00 Ω a 29,99 Ω
30,0 Ω a 299,9 Ω
300 Ω a 2999 Ω
3,0 kΩ a 29,99 kΩ
30,0 kΩ a 299,9 kΩ
Resolución 0,001 Ω
0,01 Ω
0,1 Ω
1 Ω
10 Ω
100 Ω
Precisión ± ( 2 % de lectura + 2 dígitos)
Error de operación ± ( 5 % de lectura + 5 dígitos)
Secuencia de medición Aprox. 2 mediciones/s
Tiempo de medición Típica: 4 segundos incl. inversión de polaridad (2 o 4 hilos)
Voltaje máximo de interferencia ≤ 3 V CA o CC, con voltajes más altos no se iniciará la medición
Inductividad máxima 2 Henry
Sobrecarga máxima U rms = 250 V



Compensación de la resistencia de los conductores (R K)
Compensación de la resistencia de los conductores (R K) se puede cambiar en las funciones R E 3 hilos, R E 4 hilos (pinzas), R CA, y R CC 2 hilos
Formación del valor de medición R pantalla = R medida - R compensada*
* Valor de la entrada del punto de referencia RK = 0 Ω, variable de 0 a 29,99 Ω mediante un ajuste de la medición.



Medición de bucle de tierra sin picas (dos pinzas sin picas)
Posición del selector RA a 4 hilos (dos pinzas sin picas)
Resolución 0,001 Ω a 0,1 Ω
Rango de medición 0,02 Ω a 199,9 Ω
Precisión ± (7 % de lectura + 3 dígitos)
Error de operación ± (10 % de lectura + 5 dígitos)
Medición de voltaje Vm = 48 V CA (principal)
Frecuencia de medición 128 Hz
Corriente de ruido (IEXT) Máx. IEXT = 10 A (ca) (RA < 20 Ω)
Máx. IEXT = 2 A (ca) (RA > 20 Ω)
Fundamento de medición: Medición de resistencia sin picas en bucles cerrados con dos transformadores de corriente.
Selección automática de rangos.
La información relacionada con las mediciones del bucle de tierra sin picas será válida solo cuando se use en conjunto con las pinzas amperimétricas recomendadas a la distancia mínima especificada.
