Obtenga una visión superior para buscar cables con más eficacia en paneles de conexiones, switches, bloques de terminación u ocultos en paquetes de cables. Los nuevos kits de generación de sondas y tonos IntelliTone Pro 200 LAN encuentran el cableado que otros dispositivos no pueden.

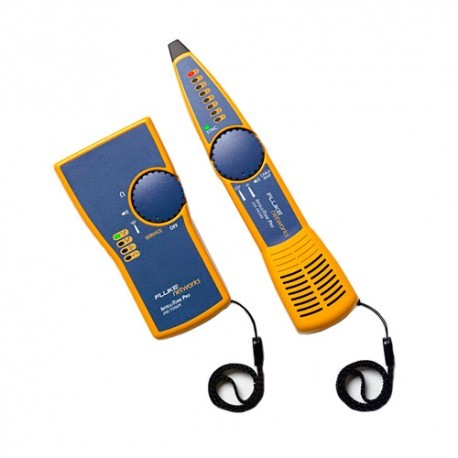

El IntelliTone™ Pro 200 de la serie LAN Toner and Probe de Fluke Networks es la primera trazadora y sonda de tóner de cable de redpara ofrecer señalización digital y analógica, todo en una red de tóner y sonda. Está equipado con las tecnologías de localización de cableado más eficaces en cualquier entorno de trabajo. Use el modo digital para hacer el seguimiento y localizar cables de datos de forma segura y eficaz en redes activas. Use el modo analógico para aislar pares de cables individuales y realizar el seguimiento de cableado de voz, audio y vídeo.
La Serie de IntelliTone™ Pro200 LAN Toner and Probe de Fluke Networks le proporciona visión superior para localizar cables ocultos en suelos, techos, paredes y en grupos de cables enmarañados. Este avance de tecnología digital de tonos de cableado de redes y sondas lo convierte en la primera herramienta que genera tonos y traza redes activas con seguridad y eficacia.
Sólo IntelliTone™ Pro Toner and Probe proporciona una combinación de tecnologías digitales y analógicas para solucionar problemas frecuentes de infraestructura que se producen durante la instalación, mantenimiento y modificación de las redes.
Tecnología digital y analógica en una misma herramienta
Las redes actuales son más complejas que nunca. La mayoría de los edificios tienen una combinación de cableado telefónico, cableado de par trenzado, cable coaxial y cableado de seguridad/alarma. Para revisar los enrutamientos y terminaciones de los distintos cableados, es necesario contar con herramientas optimizadas para distintas frecuencias, tipos de conectores y entornos de trabajo. Hasta el momento, ninguna de las herramientas existentes había conseguido reunir la tecnología adecuada para trabajar con los distintos tipos de cobre y en todos los entornos. IntelliTone Pro logra cambiar esto mediante una combinación de señalización digital y analógica de última generación para localizar y verificar virtualmente cualquier cable de cobre, sin importar su aplicación o entorno.
Cuándo debe utilizarse la señalización digital
La señal digital codificada de IntelliTone Pro debe utilizarse principalmente con cableado de datos de alta graduación (Cat 5e/6/6a) y en entornos de red activa. La señal funciona a alta frecuencia con el propósito de adecuarse a los datos de mayor frecuencia para cuyo transporte se ha concebido el cableado. Por este motivo, el tono se impone al resto de señales de datos y a las terminaciones de baja frecuencia agresivas de los switches Ethernet. Eso significa que los técnicos de cableado de redes LAN pueden identificar rápidamente el cable adecuado durante las operaciones de instalación o solución de problemas.

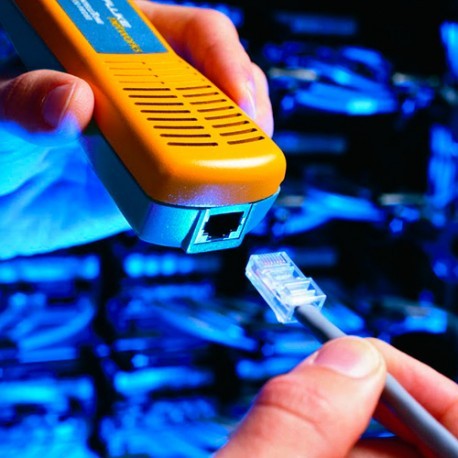

Otra de las utilidades de la generación digital de tonos es que permite visualizar mapas de cableado y detectar cortocircuitos, cables abiertos y otras averías una vez que se ha localizado el cable. La sonda IntelliTone Pro 200 tiene un puerto de entrada RJ45 y dispone de la función de mapa de cableado, que permite la conexión directa a un panel de conexión o a una toma mural. Las ventajas de la comprobación de mapa de cableado son dobles: ya no es necesario disponer al mismo tiempo de un generador de tonos y de un generador de mapas y proporciona confirmaciones seguras al 100% de que se ha detectado el cable correcto.
Cuándo debe utilizarse la señalización analógica
La generación analógica de tonos SmartTone de IntelliTone Pro puede utilizarse en cableado de voz (Cat 3 e inferiores), así como en cableado coaxial, cableado de seguridad/alarma y cableado de altavoces. Se trata de cables optimizados para las transmisiones de baja frecuencia, por lo que resulta más sencillo aislarlos con un tono de baja frecuencia. La generación de tonos analógica también debe utilizarse en zonas donde las interferencias provocadas por dispositivos electrónicos sean de una intensidad relativamente baja. En entornos donde las interferencias sean de una densidad alta, la opción más conveniente es la generación de tonos digital.
La generación de tonos analógica SmartTone ofrece seguridad absoluta a la hora de localizar pares de cables durante la instalación. Además, la señal analógica SmartTone cambia cada vez que el par que esté probando se cortocircuite. Esta función permite identificar con plena seguridad los pares de cableado antes de colocarlos en un conector o un bloque, o bien cuando estén intentado diagnosticar incidencias de transmisión de voz.
Aislamiento de cables terminados
IntelliTone™ Pro Toner utiliza las propiedades exclusivas del cableado de par trenzado para crear una señal equilibrada que minimiza el efecto de las pérdidas de señal. El procesamiento de señal digital inteligente de IntelliTone™ Pro Probe identifica claramente esta señal con audio e indicadores LED visuales, lo que le permite aislar rápidamente el cable correcto en un grupo enmarañado o en un panel de conexión. IntelliTone™ elimina horas de confusión con el cable, para que pueda acceder al correcto la primera vez.
Aísle pares de cables concretos
Con las sondas y los generadores de tonos analógicos tradicionales, aislar pares de cables concretos con precisión puede resultar casi imposible, porque la señal pasa de unos pares a otros. Por ello, los pares de cables se suelen dirigir y terminar incorrectamente en el primer intento. Tener que rehacer las terminaciones incorrectas o extraer cables supone una enorme pérdida de tiempo y dinero. La tecnología analógica SmartTone de IntelliTone Pro evita las especulaciones y aumenta la precisión, ya que ofrece una confirmación definitiva cuando se localiza el par que se busca. No tiene más que aislar el par que está probando y cambiará el tono que se escucha. La diferencia es enorme.
Elimine las incidencias cuando traslade, añada o cambie cableados con las potentes funciones de diagnóstico de IntelliTone. IntelliTone Pro 200 Probe incorpora una función CABLEMAP (mapa de cableado) que identifica los fallos más comunes de los cables en el cableado de par trenzado. La tecnología IntelliTone automatiza las pruebas de continuidad de extremo a extremo de cada conductor; las luces LED y los tonos señalan claramente los problemas con los cables, por ejemplo aperturas, cortocircuitos o pares invertidos.
Los modernos dispositivos de red utilizan esquemas de terminación agresivos para los cables conectados a puertos. Mientras que esta terminación reduce el ruido y la diafonía en el cable, también puede absorber la señal de un generador de tonos analógico, lo que hace imposible detectar el cable conectado utilizando una sonda de audio analógica. El resultado es que la localización de una red sin etiquetar puede durar horas con una tecnología analógica. Al contrario que las señales analógicas, la señal digital de IntelliTone conserva la potencia a pesar de la terminación común. Además, IntelliTone Pro Toner automatiza los tonos de los conductores de cable individuales, por lo que la tarea de localizar cables en las redes activas resulta rápida, eficaz y segura.
Realice traslados, adiciones y cambios con las eficaces capacidades de diagnóstico del IntelliTone Pro 200 Toner and Probe

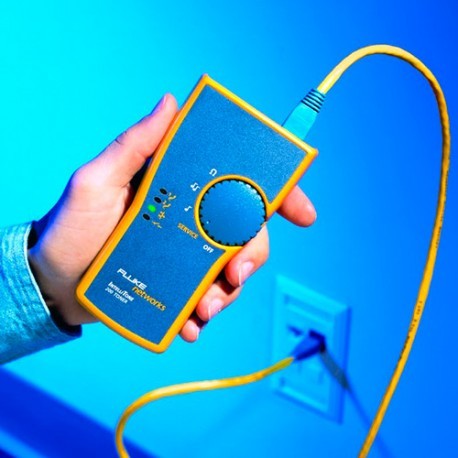

Generación de tonos: IntelliTone facilita la localización del cable en el armario de conexiones al realizar traslados, adiciones y cambios. Un cable desconectado se puede aislar con rapidez si hay una pérdida de señal.
Mapa de cableado: IntelliTone Pro 200 Probe incorpora una función CABLEMAP (mapa de cableado) que identifica los fallos más comunes de los cables en el cableado de par trenzado. La verificación completa por pin del cableado TIA568 identifica el cable que está abierto, tiene un cortocircuito o está mal conectado. Los indicadores LED y los tonos muestran claramente el cableado erróneo. La función integrada de mapa de cableado evita tener que disponer de otras herramientas o volver al otro extremo para sustituir el generador de tonos. El Kit de IntelliTone Pro 200 es la herramienta integrada para localizar y crear mapas de cableado de Categoría 5 (incluso si están conectados a un switch0 y verificar el servicio después de traslados, adiciones y cambios.
Verifique el servicio Ethernet: Compruebe si el pulso del enlace es correcto, está invertido porque se ha cambiado un cable o tiene capacidad MDIX. Identifique los servicios Ethernet activos del cuadro de conexiones de la oficina. Los indicadores LED muestran claramente la presencia de conectividad con el enlace de Ethernet normal, invertida o MDIX.
