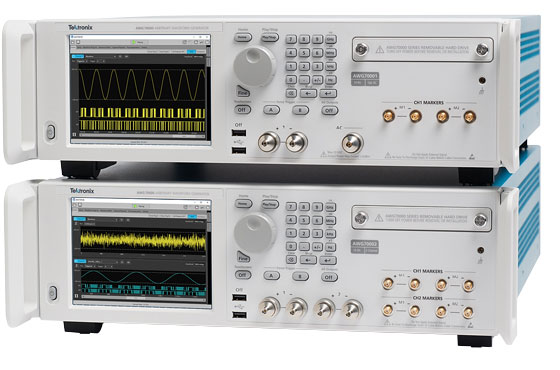

Generador Forma de Onda Arbitraria AWG70000B

El generador de forma de onda arbitraria de la serie AWG70000B es un instrumento que lidera la industria gracias a su frecuencia de muestreo, fidelidad de señal y memoria de forma de onda, por lo que es un equipo ideal para pruebas, diseño, y operaciones de componentes, sistemas y experimentos complejos

El generador de forma de onda arbitraria de la serie AWG70000B excelente instrumento que lidera la industria gracias a su frecuencia de muestreo, fidelidad de señal y memoria de forma de onda, por lo que es un equipo ideal para realizar pruebas,desarrollos, diseños, y operaciones de componentes, sistemas y experimentos complejos. Con excelentes características, frecuencia de muestreo de hasta 50 GS/s, resolución vertical de 10 bits, ofrece la mejor solución de estímulo de señal de la industria para generar fácilmente señales ideales.



Especificaciones clave de rendimiento

      Hasta 50 GS/s frecuencias de muestreo de

      Rango dinámico libre espurio -80 dBc

      10 bits de Resolución vertical

      Hasta 32 GSamples de Memoria de forma de onda



Características clave

      Solución completa para la generación de señal RF de banda ancha en una sola caja

      Con portadoras de hasta 20 GHz, Generación directa de señales de banda ancha , eliminando la necesidad de conversión de RF externa

      Simule efectos analógicos del mundo real en flujos de datos digitales de alta velocidad.

      Disminución de señal del modelo hasta velocidades de 12.5 GB / s

      produce señales de RF de alta precisión

      Rendimiento de rango dinámico libre espurio mejor que -80 dBc

      Cree señales de banda base de alta velocidad para transmisión óptica con resolución vertical para manejar modulación compleja de orden superior

      10 bits de resolución vertical a una frecuencia de muestreo de 50 GS / s

      Sin construir secuencias complejas, cree escenarios de formas de onda largas

      Reproduce 640 ms de datos a 50 GS/s, hasta 32 GSamples of Waveform Memory

      Para lograr un sistema AWG multicanal de alta velocidad sincronice varias unidades (manualmente o con el Centro de sincronización de AWG)

      Sin PC externo totalmente operativo

      La pantalla y los botones incorporados permiten seleccionar, editar y reproducir rápidamente formas de onda directamente desde el panel frontal del AWG

      Reproduciendo señales capturadas, simule entornos del mundo real

      Puede reproducir, editar o volver a muestrear en el AWG, las formas de onda capturadas con osciloscopios o analizadores de espectro en tiempo real

      Con software como Matlab permite importar Vectores de forma de onda

      Secuenciador con ID de transmisión



 Aplicaciones:

      RF / MW de banda ancha para comunicaciones y electrónica de defensa

      Hasta 20 GHz de salida de señales RF de banda ancha

      Validación y pruebas de conformidad de silicio de alta velocidad y dispositivos de comunicaciones.

      Pruebe fácilmente los receptores de prueba con una amplia gama de degradaciones de señal

      Investigación óptica coherente

      Generación de señales de banda base de alta velocidad en baudios con modulación compleja de orden superior

      Investigación actualizada en electrónica, física y química.
