Generador de funciones arbitrarias AFG1000

Una herramienta de Generación de Formas de Onda con la mejor relación calidad-precio. Incluye doble canal, ancho de banda de 25 MHz y hasta 10 V p-p de amplitud de salida. Los cuatro modos de funcionamiento, las 50 Formas de Onda incorporadas utilizadas frecuentemente y el Contador de Frecuencia de 200 MHz incorporado cubren la mayoría de las necesidades de generación de Forma de Onda en sus puertos de prueba y trabajo experimental.

El Generador de Funciones Arbitrarias AFG1022 de Tektronix proporciona una herramienta de Generación de Formas de Onda, esta Incluye doble canal, ancho de banda de 25 MHz y hasta 10 V p-p de amplitud de salida. Los cuatro modos de funcionamiento, las 50 Formas de Onda incorporadas utilizadas frecuentemente y el Contador de Frecuencia de 200 MHz incorporado cubren la mayoría de las necesidades de generación de Forma de Onda en sus puertos de prueba y trabajo experimental.



Principales aplicaciones



• Experimentación Eléctrica y Electrónica

• Experimentos de Comunicaciones

• Simulación de Sensores

• Prueba Funciona



Rendimiento y características



Rango de Forma Sinusoidal de 1μHz a 25 MHz, con 12 dígitos ó 1μHz de resolución y una base de tiempo altamente estable con una deriva de tan solo ±1 ppm proporciona una gran fidelidad de la señal en el dominio de la frecuencia. Con un rango de amplitud de salida de 1mV p-p a 10 V p-p y resolución de 14 bits ó 1 mV p-p sobre toda la gama de frecuencias, no hay necesidad de comprometer la amplitud de salida y la frecuencia nunca más.

Sus cuatro modos de funcionamiento diferentes y cuatro formas de modulación cubren la mayoría de los casos de uso con una solución rentable. Incorporamos 50 de las formas de onda estándar y arbitrarias frecuentemente utilizadas para facilitar el acceso. Hasta 8,192 puntos de formas de onda arbitrarias de memoria permiten a los usuarios reproducir señales del mundo real capturadas con un osciloscopio Tektronix ó definidos con ArbExpress. El contador incorporado de 200 MHz y 6 dígitos de resolución son una forma fácil y precisa de medir frecuencias/tiempo/ancho de pulso/ciclos de trabajo.

Atributo

Valor

Frecuencia Máxima

10 MHz, 12.5 MHz, 25MHZ

Frecuencia Mínima

1 μHz, 1 mHz

Frecuencia Máxima Onda Triangular Rampa

1MHZ

Frecuencia Mínima Onda Triangular Rampa

1µHz

Frecuencia Máxima de Muestreo

125Msps

Resolución

12 dígitos

Resolución de Impulso

5Digit

Calibrado

RSCAL

Ancho Máximo de Impulso

999000s

Ancho Mínimo de Impulso

40ns

Forma de Onda Arbitraria

Longitud

235mm

Tipo de Conector

BNC

Peso

3.4kg

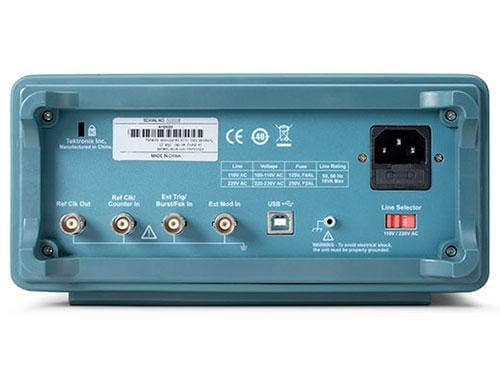

Entradas

Modulación, Referencia, Trigger

Número de Modelo p

AFG1022

Tipo de Interfaz

USB

Temperatura Mínima de Funcionamiento

0°C

Altura

110mm

Anchura

295mm

Barrido

Lineal, Logarítmico

Tiempo de Ascenso - Descenso

<10 ns, <12ns

Tipo de Display

TFT-LCD de 3,95 plg.

Temperatura Máxima de Funcionamiento

+40°C

Almacenamiento Máximo

50

Entrada de Datos

Teclado numérico

Dimensiones

235 x 295 x 110mm









Modelo

Ancho de banda analógico

Canales análogos

Frecuencia de salida

Longitud de registro

Frecuencia de muestreo

Resolución vertical

AFG1022

25 MHz

2

1 uHz to 25 MHz

8k points

125 MS/s

14-bit

AFG1062

60 MHz

2

1 uHz to 60 MHz

8k points

300 MS/s

14-bit
