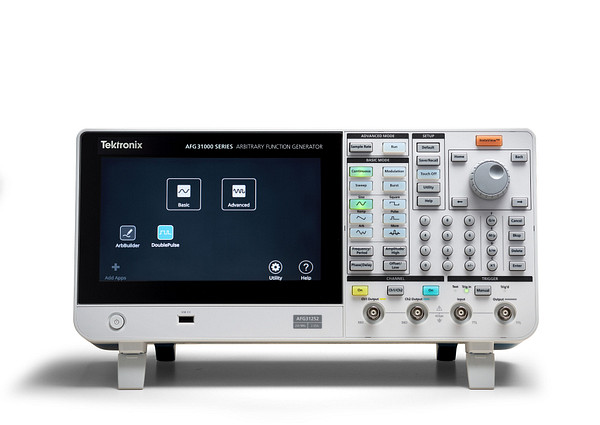

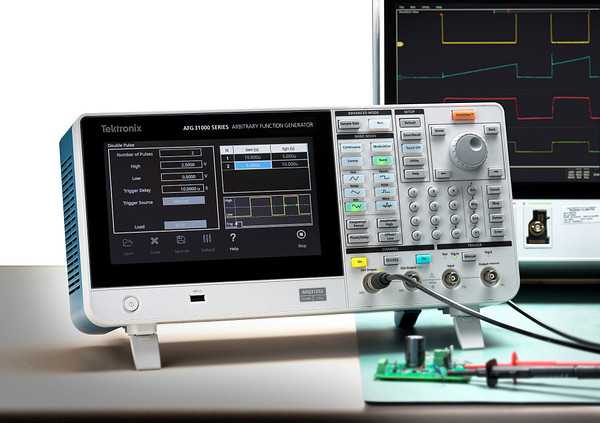

Contador y Generador de Funciones AFG31000

La serie AFG31000 con tecnología InstaView ™ es el primer AFG de alto rendimiento con aplicaciones de generación de formas de onda integradas, monitorización de ondas en tiempo real patentada y una interfaz de usuario moderna.

La tecnología patentada InstaView ™ le permite ver la forma de onda real en el dispositivo bajo prueba (DUT) directamente en el AFG sin la necesidad de un osciloscopio, sondas o equipo adicional, lo que ahorra tiempo de prueba y elimina el riesgo de impedancia inigualable en los resultados de la prueba.



Tektronix serie AFG31000 es un 150MHz de doble canal. Un AFG de alto rendimiento está diseñado con un generador de forma de onda arbitrario integrado. Controla la forma de onda en tiempo real y la medición de las formas de onda. Es la pantalla táctil más grande del mercado. Proporciona capacidades avanzadas de generación y programación de formas de onda, verificación de formas de onda y una interfaz moderna de la pantalla táctil. El generador de funciones tiene una resolución vertical de 14 bits. Este generador de funciones también tiene formas de onda de función incorporadas como seno, cuadrado, rampa y más. Da salida con menos distorsión. La medición de las ondas se realiza en un formato preciso y la desviación de frecuencia se muestra precisamente como la función de salida.



Características y ventajas:

       Rango de amplitud de salida 1mv P-P a 10V P-P con cargas 50ohm

       La opción de secuenciación añade la habilidad de programar formas de onda largas y complejas con hasta 256 pasos

       La pantalla 9in funciona como un smartphone y tiene acceso rápido a la configuración más utilizada

       Arbbuilder integrado permite crear y editar formas de onda arbitrarias en el instrumento, eliminando la necesidad de conectarse a un PC

       La salida está protegida contra el exceso de tensión y la corriente para minimizar los posibles daños del instrumento

       El modo básico le permite cambiar la frecuencia sin preocuparse por la longitud de la forma de onda y la frecuencia de muestreo

       Tiene modo dual, modo básico y modo Advanced. Funciona en una frecuencia inicial de 25mhz



Aplicaciones:

       Investigación avanzada

       Sincronización del reloj y del sistema

       Replicación de señales en el mundo real

       Caracterización y validación de componentes y circuitos

       Diseño y prueba de circuitos integrados

       Generación de señales de uso general

Atributo

Valor

Rango de Frecuencia Máxima Sinusoide

150MHZ

Rango de Frecuencia Mínima Sinusoide

1µHz

Rango de Frecuencia Máxima Cuadrada Pulso y Forma de Onda Arbitraria

120MHZ

Rango de Frecuencia Mínima Cuadrada Pulso y Forma de Onda Arbitraria

1 μHz

Frecuencia Digital

Amplitud Digital y Offset

Barrido Interno Lineal y de Registro

Barrido Variable

Modulación de Amplitud Interna y Externa

Modulación FM

Amplitud de Salida

10V pp

Temperatura Máxima de Funcionamiento

+50°C

Dimensiones

412.8 x 143.3 x 191.8mm

Impedancia de Salida

50Ω

Número de Modelo p

AFG31000

Longitud

412.8mm

Entrada de Impedancia

5,2 kΩ

Anchura

143.3mm

Altura

191.8mm

Temperatura Mínima de Funcionamiento

0°C

Rango de Frecuencia Cuadrada Pulso y Forma de Onda Arbitraria

1 μHz → 120 MHz (cuadrada, impulsos), 1 mHz → 75 MHz (arbitraria)

Peso

4.7kg





Modelo

Canales análogos

Frecuencia de Salida

Longitud de registro

Frecuencia de muestreo

Resolución vertical

AFG31021

1

25 MHz

16 MSa/ch

250 MS/s

14-bit

AFG31051

1

50 MHz

16 MSa/ch

500 MS/s

14-bit

AFG31022

2

25 MHz

16 MSa/ch

250 MS/s

14-bit

AFG31052

2

50 MHz

16 MSa/ch

500 MS/s

14-bit

AFG31101

1

100 MHz

16 MSa/ch

1 GS/s

14-bit

AFG31151

1

150 MHz

16 MSa/ch

2 GS/s

14-bit

AFG31102

2

100 MHz

16 MSa/ch

1 GS/s

14-bit

AFG31152

2

150 MHz

16 MSa/ch

2 GS/s

14-bit

AFG31251

1

250 MHz

16 MSa/ch

2 GS/s

14-bit

AFG31252

2

250 MHz

16 MSa/ch

2 GS/s

14-bit
