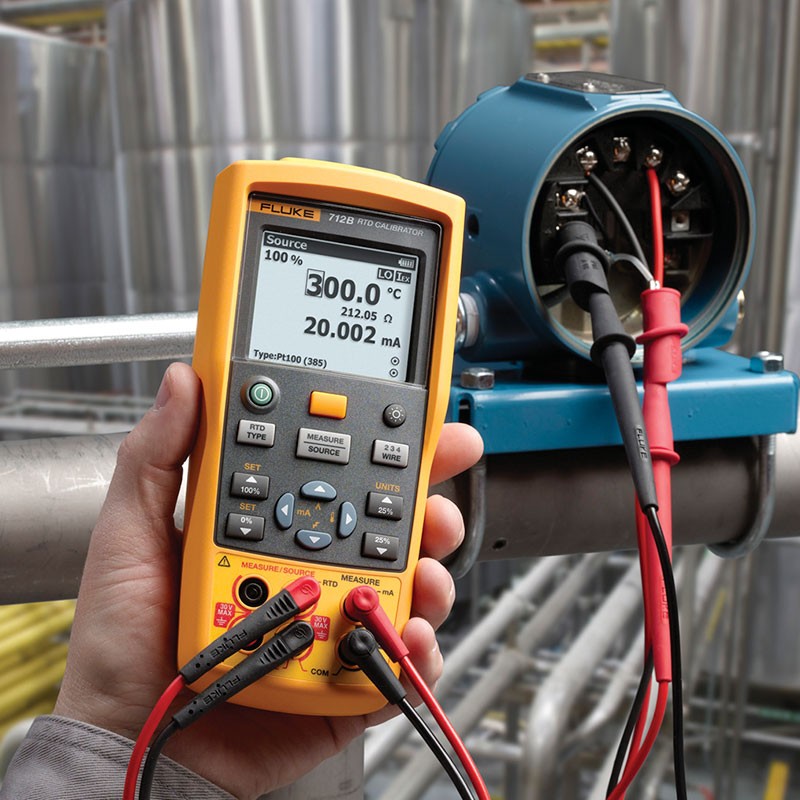

El Fluke 712B es la herramienta de prueba ideal para el profesional de calibración de temperatura que desea un calibrador de temperatura de RTD de función única, fácil de usar y de alta exactitud.
| Especificaciones generales | |
| Tensión máxima aplicada entre cualquier terminal y la conexión a tierra o entre cualquier par de terminales | 30 V |
| Temperatura de funcionamiento | -10 a 50 °C |
| Temperatura de almacenamiento | - 30 °C a 60 °C |
| Altitud de trabajo | 2.000 metros |
| Altitud de almacenamiento | 12.000 metros |
| Humedad relativa (% HR en funcionamiento sin condensación) |
Sin condensación |
| 90% (10 °C a 30 °C) | |
| 75% (30 °C a 40 °C) | |
| 45% (40 °C a 50 °C) | |
| (sin condensación) | |
| Requisitos de vibración | MIL-T-28800E, Clase 2 |
| Requisitos de la prueba de caída | 1 metro |
| Clasificación IP | IEC 60529: IP52 |
| Entorno electromagnético | IEC 61326-1, portátil |
| Seguridad | IEC 61010-1, máx. 30 V a tierra, grado de contaminación 2 |
| Alimentación eléctrica | 4 baterías AA NEDA 1,5 A IEC LR6 |
| Tamaño (L x An x Al) | 52,5 mm x 84 mm x 188,5 mm |
| Peso | 515 g |
| Medición de mA CC | |
| Resolución | 0-24 mA |
| Rango | 0,001 mA |
| Precisión (% de lectura + unidades de conteo) |
0,010% + 2 μA |
| Coeficiente de temperaturas | ± (0,002% de lectura + 0,002% de rango) /°C (<18 °C o >28 °C) |
| Medición de ohmios | |
| Rango de ohmios | Exactitud (% de lectura + unidades de conteo) |
| 0,00 Ω a 400,00 Ω | 0,015% + 0,05 Ω |
| 400,0 Ω a 4000,0 Ω | 0,015% + 0,5 Ω |
| Nota: la exactitud de la lectura se basa en una entrada de 4 conductores. Para medidas de ohmios de 3 conductores, bajo la suposición de que los conductores estén adaptados, sume 0,05 Ω (0,00 Ω~400,00 Ω), 0,2 Ω (400,0 Ω~4000,0 Ω) a las especificaciones. |
|
| Coeficiente de temperaturas | ± (0,002% de lectura + 0,002% de rango) /°C (<18 °C o >28 °C) |
| Fuente de ohmios | ||
| Rango de ohmios | 1,0 Ω a 400,0 Ω | |
| 1,00 Ω a 400,00 Ω | ||
| 400,0 Ω a 1500,0 Ω | ||
| 1500,0 Ω a 4000,0 Ω | ||
| Corriente de excitación de dispositivo de medición |
0,1 mA a 0,5 mA | |
| 0,5 mA a 3 mA | ||
| 0,05 mA a 0,8 mA | ||
| 0,05 mA a 0,4 mA | ||
| Precisión (% de lectura + unidades de conteo) |
0,015% + 0,1 Ω | |
| 0,015% + 0,05 Ω | ||
| 0,015% + 0,5 Ω | ||
| 0,015% + 0,5 Ω | ||
| Resolución | 0,00 Ω a 400,00 Ω | 0,01 Ω |
| 400,0 Ω a 4000,0 Ω | 0,1 Ω | |
| Coeficiente de temperaturas | ± (0,002% de lectura + 0,002% de rango) /°C ( <18 °C o >28 °C) Admite transmisores de impulsos y PLC con tiempos de impulso de solo 5 ms |
|
| Entrada y salida de RTD | |||||||
Tipo RTD (α) |
Rango (°C) |
Medida (°C) | Fuente (°C) | ||||
| 1 año | 2 años | Corriente de la fuente |
1 año | 2 años | |||
| 10Ω Pt(385) |
-200 a 100 °C |
1,5 °C | 3 °C | 1 mA | 1,5 °C | 3 °C | |
| 100 a 800 °C |
a 1,8 °C | 3,6 °C | 1 mA | a 1,8 °C | 3,6 °C | ||
| 50Ω Pt(385) |
-200 a 100 °C |
0,4 °C | 0,7 °C | 1 mA | 0,4 °C | 0,7 °C | |
| 100 a 800 °C |
0,5 °C | 0,8 °C | 1 mA | 0,5 °C | 0,8 °C | ||
| 100 Ω Pt(385) |
-200 a 100 °C |
0,2 °C | 0,4 °C | 1 mA | 0,2 °C | 0,4 °C | |
| 100 a 800 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
|||
| 200 Ω Pt(385) |
-200 a 100 °C |
0,2 °C | 0,4 °C | 500 μA | 0,2 °C | 0,4 °C | |
| 100 a 630 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
|||
| 500 Ω Pt(385) |
-200 a 100 °C |
0,3 °C | 0,6 °C | 250 μA | 0,3 °C | 0,6 °C | |
| 100 a 630 °C |
0,015% +0,28 °C |
0,03% +0,56 °C |
0,015% +0,28 °C |
0,03% +0,56 °C |
|||
| 1000 Ω Pt(385) |
-200 a 100 °C |
0,2 °C | 0,4 °C | 250 μA | 0,2 °C | 0,4 °C | |
| 100 a 630 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
|||
| 100 Ω Pt(3916) |
-200 a 100 °C |
0,2 °C | 0,4 °C | 1 mA | 0,2 °C | 0,4 °C | |
| 100 a 630 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
|||
| 100 Ω Pt(3926) |
-200 a 100 °C |
0,2 °C | 0,4 °C | 1 mA | 0,2 °C | 0,4 °C | |
| 100 a 630 °C |
0,015 % +0,18 °C |
0,03% +0,36 °C |
0,015% +0,18 °C |
0,03% +0,36 °C |
|||
| 10 Ω Cu(427) |
-100 a 260 °C |
1,5 °C | 3 °C | 1 mA | 1,5 °C | 3 °C | |
| 120 Ω Ni(672) |
-80 a 260 °C |
0,15 °C | 0,3 °C | 1 mA | 0,15 °C | 0,3 °C | |
| 50 Ω Cu(427) |
-180 a 200 °C |
0,4 °C | 0,7 °C | 1 mA | 0,4 °C | 0,7 °C | |
| 100 Ω Cu(427) |
-180 a 200 °C |
0,2 °C | 0,4 °C | 1 mA | 0,2 °C | 0,4 °C | |
| YSI400 | 15 a 50 °C |
0,2 °C | 0,4 °C | 250 μA | 0,2 °C | 0,4 °C | |
| 1. No se incluyen problemas de precisión del sensor. 2. Resolución: 0,1 °C. 3. La exactitud de la lectura se basa en una entrada de 4 conductores. Para medidas de RTD de 3 conductores, bajo la suposición de que los tres conductores coinciden, sume 1,0 °C (Pt10 y Cu10), 0,6 °C (Pt50 y Cu50) y 0,4 °C (otros tipos de RTD) a las especificaciones. 4. La precisión de la fuente en el modo fuente se basa en una corriente de excitación de 0,5 mA~3 mA (1,00 Ω~400,00 Ω), 0,05 mA~0,8 mA (400,0 Ω~1500,0 Ω), 0,05 mA~0,4 mA (1500.0 Ω ~4000.0 Ω), (0,25 mA para rango de Pt1000). 5. Coeficiente de temperatura: ±0,05 °C /°C para medida, ± 0,05 °C /°C (<18 °C o >28 °C) para fuente. 6. Compatible con transmisores de pulsos y PLC con tiempos de pulso de 5 ms. |
|||||||
