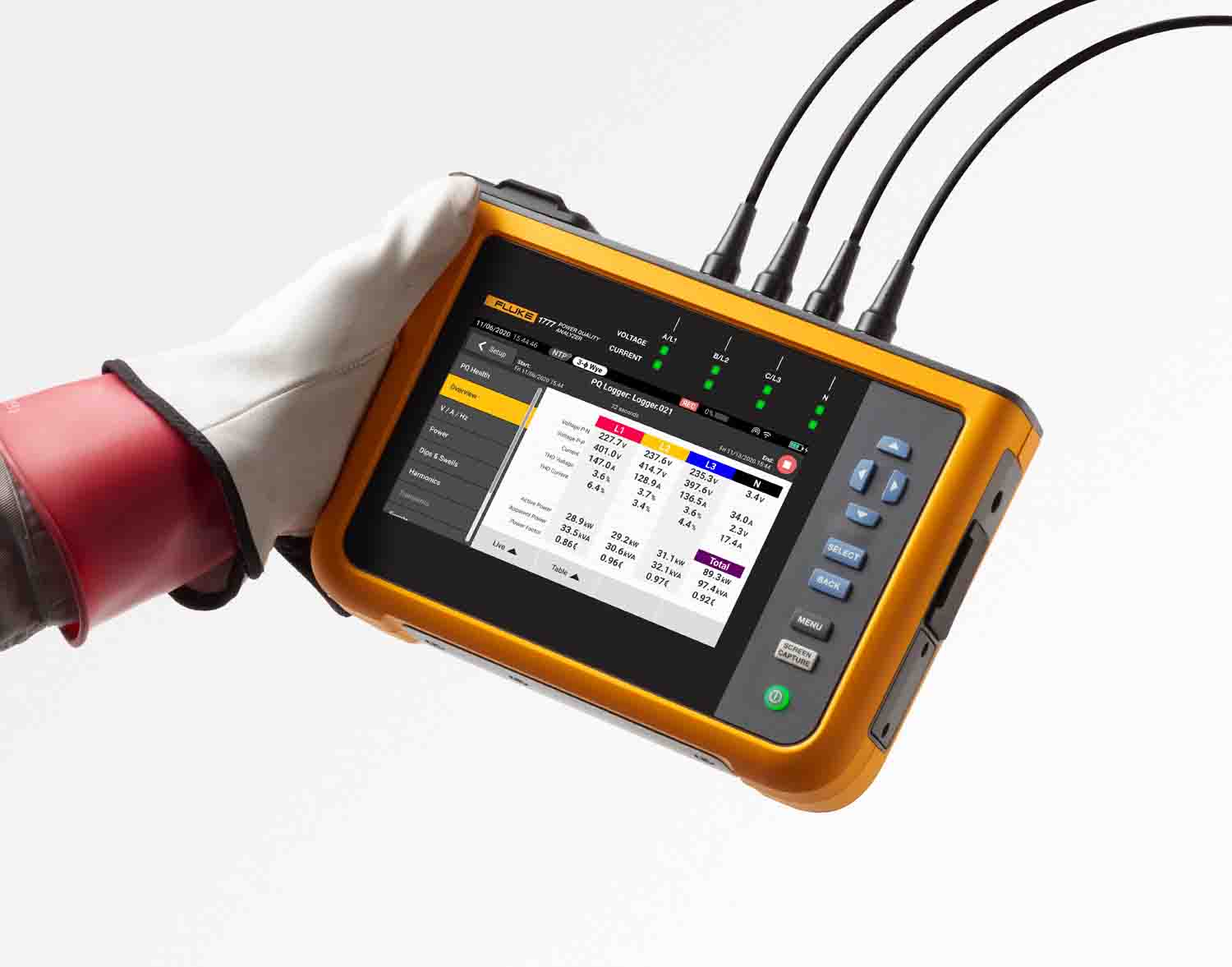

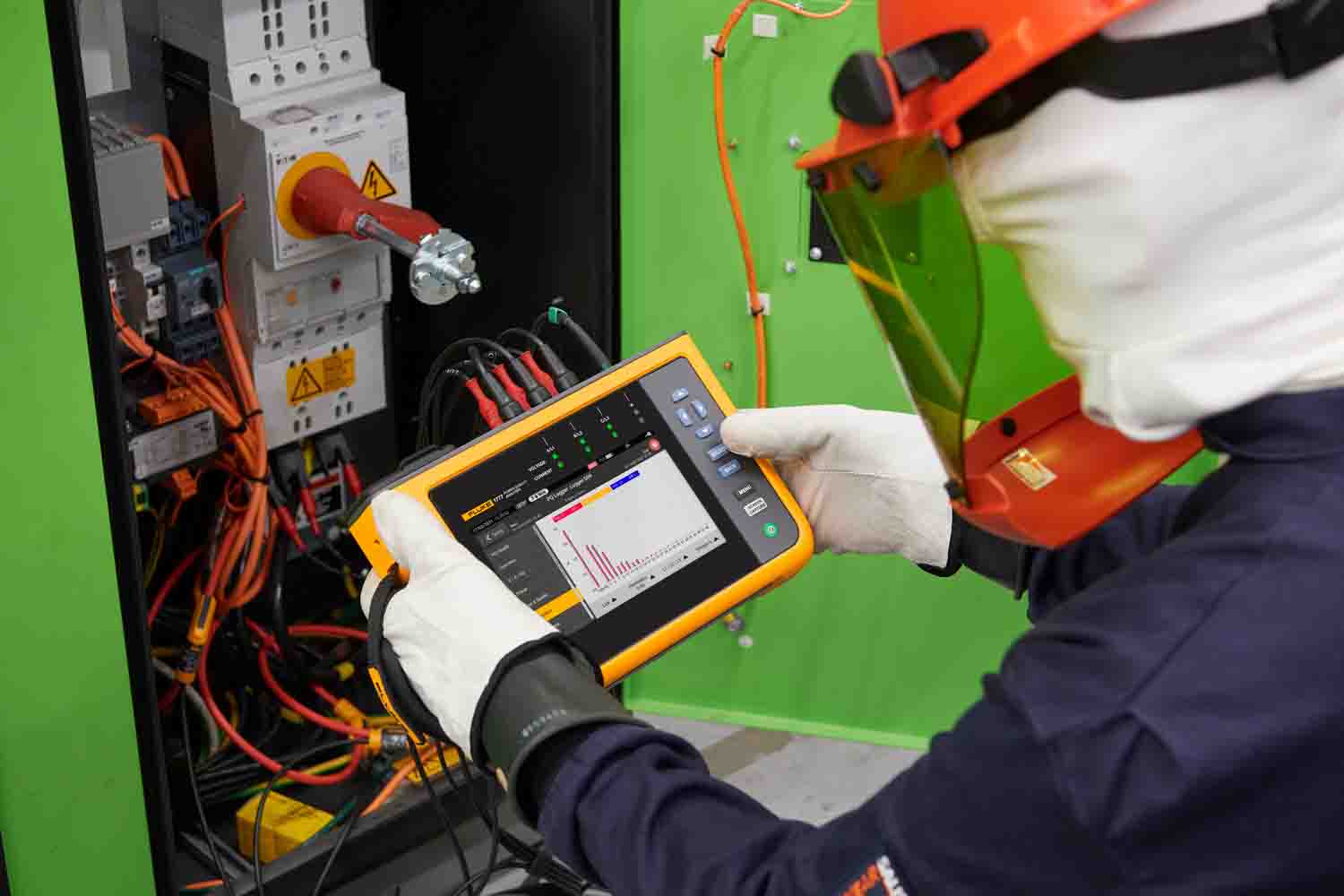

Fluke 1777 Analizador trifásico Calidad Eléctrica
Fluke 1777 Analizador trifásico Calidad Eléctrica
Fluke 1777 Analizador trifásico Calidad Eléctrica
Fluke 1777 Analizador trifásico Calidad Eléctrica

Fluke 1777 Analizador trifásico Calidad Eléctrica

SKU: FLUKE-1777

·         Analizador de calidad eléctrica FLUKE-1777 incluye:

·         Sondas de corriente I17XX-FLEX1500 24 iFLEX 1500A 24 2,0 M (24\")

·         Cable de prueba de tensión plano FLUKE-17XX de 3 fases + neutro

·         Pinzas de cocodrilo negras AC285 y verdes AC285

·         Cable USB-C negro de 1 m. Cable de alimentación

·         Juego de cables de prueba FLK-17XX de 0,18 M

·         Cable de prueba verde

·         Juego de sondas magnéticas MP1-3R/1B

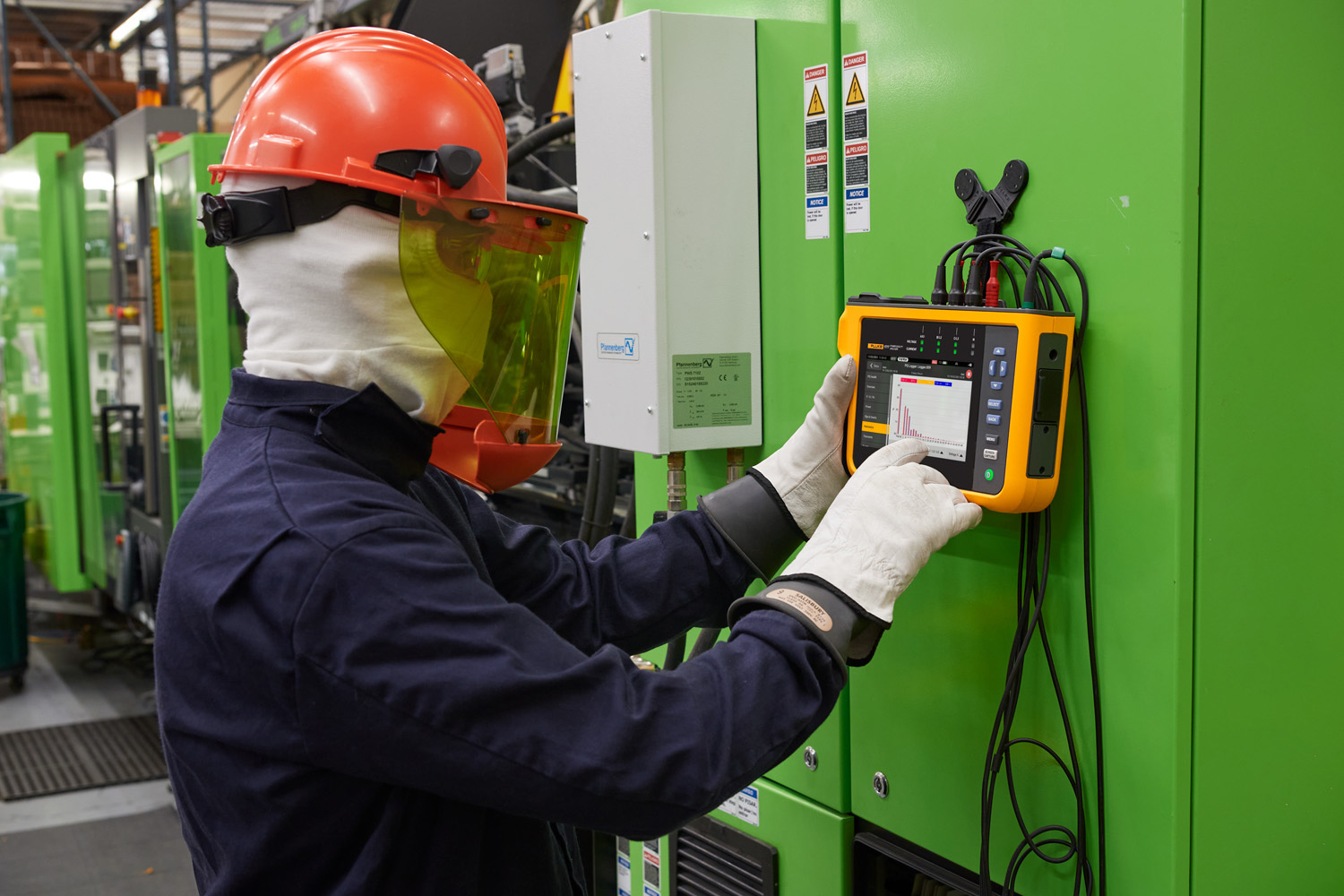

·         Juego de accesorios magnéticos para colgar FLUKE-174X-HANGER

·         FLUKE-177X-4204, módulo WiFi/BLE

·         Juego de marcadores de cable (para tensión y corriente)

·         Adaptador para toma de corriente FLUKE-174X-MA-C8

·         Estuche rígido con ruedas FLUKE-1777 HARDCASE



Entradas de tensión

Número de entradas

4 entradas, 3 fases y neutro conectado a tierra de protección (PE) (5 conectores)

Categoría de seguridad

CAT III 1000 V / CAT IV 600 V

Tensión máxima de entrada

1000 V rms / 1000 V CC (1700 V pico)

Rango de tensión nominal

Fase en estrella y monofásica: variable (50 V – 1000 V)
Delta: Variable (100 V – 1000 V)
Conforme a la norma IEC 61000-4-30 Clase A para tensiones nominales (V
din) 100 V – 690 V

Impedancia de entrada

10 MΩ entre P-P y P-N, 5 MΩ entre P-PE y N-PE

Ancho de banda

CC a 30 kHz para medidas de calidad eléctrica, excepto transitorios

Resolución

Muestreo síncrono de 24 bit

Frecuencia de muestreo

80 kS/s a 50/60 Hz

Escala

1:1, variable para el uso de transformadores de potencial



Transitorios de tensión

Rango de medida

±8 kV

Velocidad de muestreo

1775: 1 MS/s
1777: 1 MS/s, 20 MS/s

Ancho de banda

CC a 1 MHz

Disparador

Nivel de disparo ajustable. Se dispara en componentes de alta frecuencia > 1,5 kHz

Resolución

Muestreo síncrono de 14 bit



Entradas de corriente

Número de entradas

4 entradas, 3 fases y neutro, rango seleccionado automáticamente para el sensor conectado

Rango

CA

1 A a 1500 A con i17XX-FLEX1500 12
1 A a 1500 A con i17XX-FLEX1500 24
3 A a 3000 A con i17XX-FLEX3000 24
6 A a 6000 A con i17XX-FLEX6000 36
40 mA a 40 A con la pinza i40s-EL
4 A a 400 A con la pinza i400s-EL

CC

20 A a 2000 A con la pinza 80i-2010-EL

Ancho de banda

CC a 30 kHz

Resolución

Muestreo síncrono de 24 bit

Frecuencia de muestreo

80 kS/s a 50/60 Hz

Escala

1:1, variable

Tensión de entrada

Pinza: 50 mV / 500 mV rms; CF 2,8
Bobina de Rogowski: 15 mV /150 mV rms a 50 Hz, 18 mV / 180 mV rms a 60 Hz; CF 4
todo en el rango de sonda nominal

Impedancia de entrada

11 kΩ



Entradas auxiliares

Conexión por cable con adaptador 17XX-AUX

Número de entradas

2

Rango de entrada

Directo: 0 V CC a ±10 V CC
0 V a 1000 V CC

Impedancia de entrada

Directa: 2,92 MΩ

Factor de escala

Formato: mx + b (ganancia y compensación) configurable por el usuario

Unidades mostradas

Configurable por el usuario (hasta 8 caracteres, por ejemplo, °C, psi o m/s)



Adquisición de datos de tensión y corriente

Frecuencia de la red de entrada

CC, 50/60 Hz 15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)

Topologías

1-φ, 1-φ IT, fase dividida, 3-φ delta, 3-φ estrella IT, 3-φ Aron/Blondel (delta de 2 elementos), 3-φ delta terminal abierto, 3-φ delta terminal alto

Almacenamiento de datos

Fluke 1773/1775: Memoria interna de 8 GB (ampliable con tarjeta microSD)
Fluke 1777: Tarjeta microSD de 32 GB (instalada)

Tamaño de la memoria

Normalmente, 10 sesiones de registro de 8 semanas con intervalos de 1 minuto y 100 eventos.
El número de sesiones de registro y el periodo de registro dependen de los requisitos del usuario

Exactitud en tiempo real

Interna: 3 ppm (0,26 s al día, 8 s al mes)
NTP (hora de Internet): En función de la latencia de Internet, normalmente < 0,1 s absolutos respecto a la hora UTC
GPS: < 1 ms absoluto respecto a UTC



Intervalo de tendencia

Parámetro medido

Consulte el manual de usuario

Intervalo de tendencia

Seleccionable por el usuario: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min

Valores mín./máx. del intervalo promedio

Tensión, corriente: ½ ciclo RMS (20 ms a 50 Hz, 16,7 ms a 60 Hz)
Potencia auxiliar: 200 ms

Distorsión armónica total (THD)

La THD para tensión y corriente se calcula en 50 armónicos



Medidas de calidad eléctrica

Parámetro medido

Consulte el manual de usuario

Armónicos

h0 … h50
Porcentaje del valor fundamental y RMS para tensión, corriente y potencia
Ángulos de fase para tensión y corriente hasta h11

Interarmónicos

ih0… ih50
Porcentaje del valor fundamental y RMS de tensión y corriente

Superarmónicos

2–9 kHz con ubicaciones de 200 Hz
9–30 kHz con ubicaciones de 2 kHz
RMS para tensión y corriente

Método de medida de armónicos

Armónicos en grupos, en subgrupos y únicos de acuerdo con la norma IEC 61000-4-7.
Método seleccionado automáticamente basado en la norma de calidad eléctrica preestablecida o configurada por el usuario

Distorsión armónica total (THD)

Calculada en hasta 50 armónicos (dependiendo de la norma de calidad eléctrica seleccionada)

Señalización de la red de suministro

2 frecuencias en el rango de 110 Hz a 3000 Hz

Eventos

Tensión

Subidas y bajadas de tensión, interrupción, cambio rápido de tensión, señalización de la red de suministro, desviación de la forma de onda, transitorios

Corriente

Corriente de arranque

Registros disparados

RMS de medio ciclo de tensión y corriente durante 10 s
Forma de onda de tensión y corriente durante 10/12 ciclos
Señalización de la red de suministro: RMS de 200 ms de la tensión de señalización de la red de suministro de hasta 120 s
Transitorios: Forma de onda de tensión
(Fluke 1777: 1 MS/s o 20 MS/s, 500.000 puntos, Fluke 1775: 1 MS/s, 25.000 puntos)



Cumplimiento de las normativas

Alimentación

IEEE 1459

Armónicos

IEC 61000-4-7: Clase 1
IEEE 519 (armónicos de corta duración y de muy corta duración)

Flicker (parpadeo)

IEC 61000-4-15 Clase F1

Calidad eléctrica

IEC 61000-4-30 Clase A, IEC 62586 PQI-A-PI

Conformidad de calidad eléctrica

EN 50160 + GOST + NEQUAL + NETCODE + FOL



Interfaces

Ethernet

1 Gbit/s 1000BASE-T

USB tipo A

USB 2.0 de alta velocidad para unidades flash USB para transferir datos de medidas, actualizaciones de firmware e instalación de licencias. Corriente máxima de alimentación: 500 mA

USB-C

USB 2.0 de alta velocidad para la descarga de datos al PC y calibración (requiere un cable USB de tipo A a USB-C o USB-C a USB-C)
Fuente de alimentación auxiliar para el analizador (requiere un adaptador de alimentación USB C PD 2.0 o superior compatible con 9 V 1,8 A)
USB 3.0 de alta velocidad para unidades flash USB-C para transferir datos de medida, actualizaciones de firmware e instalación de licencias. Corriente máxima de alimentación: 900 mA

Módulo WiFi/BLE1

802.11 CA 2,4 GHz / 5 GHz, compatibilidad con punto de acceso simultáneo y modo cliente
Bluetooth 5.0/BLE
Antena: Interna y externa
2

Módulo LTE/4G3

LTE-A Cat 12
Cobertura internacional LTE-A y UMTS/HSPA+
Antena: Externa
2

GPS

Conector MCX para conectar una antena GNSS para GPS/GLONASS2

1 No disponible en las versiones 177X/BASIC.
2 Requiere un cable de extensión de 5 m, ref. de Fluke 5263915.
3 La disponibilidad y los proveedores compatibles varían según el país. Consulte a su representante local de Fluke.

Exactitud de medida eléctrica

Parámetro

Rango

Resolución

Exactitud intrínseca en las condiciones de referencia
% de la lectura + % de la escala completa

Tensión

1000 V

0,1 V

0,1% de la tensión nominal
conforme a la norma
IEC 61000-4-30 Clase A
1,2
±(0,04% + 0,004%)
3

Subidas y bajadas de tensión

0,1 V

0,2% de Vnom1,2

Transitorios de tensión

±8 kV pico

±(5% + 0,25%)

Armónicos/interarmónicos de tensión

100%

0,1% / 0,1 mV

≥1% Vnom1:  ±2,5% lectura
<1% Vnom1:  ±0,025 Vnom

THD de tensión

100%

0,1% / 0,1 V

±(2,5% + 0,5%)

Distorsiones de tensión de 2-9 kHz

100 V máx

0,1 mV

±(2,5% + 0,1 V)

Distorsiones de tensión de 9-30 kHz

100 V máx

0,1 mV

±(2,5% + 0,1 V)

Corriente
(modo de pinza de Rogowski)

Con iFlex 1500A,
i17XX-FLEX1500 24

150 A
1500 A

0,01%
0,1 A

±(1% + 0,02%)

Con iFlex 3000A,
i17XX-FLEX3000 24

300 A
3000 A

0,01 A
0,1 A

±(1% + 0,03%)

Con iFlex 6000A,
i17XX-FLEX6000 36

600 A
6000 A

0,1 A
1 A

±(1,5% + 0,03%)

Con pinza de CA 40 A,
i40s-EL

4 A
40 A

0,001 A
0,01 A

±(0,7% + 0,02%)

Con pinza de CA 400 A,
i400s-EL

40 A
400 A

0,01 A
0,1 A

±(2% + 0,2%)
±(0,7% + 0,1%)

Con pinza de CA/CC
2000 A, 80i-2010s-EL

200 A
2000 A

0,01 A
0,1 A

±(0,8% + 0,2%)

Corriente mín./máx.

100%

definida por el accesorio

x2 exactitud intrínseca

Armónicos/interarmónicos de corriente

100%

0,1% / 0,01 A

≥3% Inom:  ±2,5% sobre la lectura 4
<3% Inom:  ±0,15% de Inom

THD de corriente

100%

0,1%

±(2,5% + 0,5%)

Frecuencia

42,5 Hz … 69 Hz

0,001 Hz

±0,01 Hz

Desequilibrio de tensión

100%

0,1%

±0,15%

Desequilibrio de corriente

100%

0,1%

±0,15%

Flicker (parpadeo): Pinst, Pst, Plt (instantáneo, corta duración y larga duración)

0 a 20

0,01

5%

Tensión de señalización de la red de suministro

Hasta 3 kHz
0-15% de Vnom

0,1 V / 0,1%

1-3% Vnom: ±0,15% de Vnom
3-15% Vnom: ±5% lectura

Entrada auxiliar

±10 V

0,1 mV

±(0,2% + 0,05%)

1 Tensión nominal en un rango de 100 a 690 V, también denominada Udin.
2 0 °C a 45 °C: x2 exactitud intrínseca. Fuera del rango de 0 °C a 45 °C: x3 exactitud intrínseca.
3 Solo para laboratorios de calibración.
4 Con iFlex 1500A, I17XX-FLEX1500 24

Potencia/energía

Parámetro

Entrada directa1

Pinza i40s-EL

Rango de potencia W, VA, var

Pinza: 50 mV / 500 mV
Rogowski: 15 mV / 150 mV

4 A / 40 A

Pinza: 50 W / 500 W
Rogowski: 15 W / 150 W

4 kW / 40 kW

Resolución máxima W, VA, var

0,1 W

1 W / 10 W

Fase (tensión a corriente)1

±0,2°

±1°



Parámetro

iFlex 1500A, I17XX-FLEX1500 24

iFlex 3000A, I17XX-FLEX3000

iFlex 6000A, I17XX-FLEX6000

Rango de potencia W, VA, var

150 A / 1500 A

300 A / 3000 A

600 A / 6000 A

150 kW / 1,5 MW

300 kW / 3 MW

600 kW / 6 MW

Resolución máxima W, VA, var

0,1 kW / 1 kW

1 kW / 10 kW

1 kW / 10 kW



Parámetro



I17XX-FLEX1500 24

I17XX-FLEX3000

I17XX-FLEX6000

Potencia activa P

FP ≥ 0,99

150 A / 1500 A

300 A / 3000 A

600 / 6000 A

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

Energía activa Ea

0,1 ≤ FP < 0,99

(1,2+√(1-PF2)/(2 PF)) % + 0,005%

(1,2+√(1-PF2)/(2 PF)) % + 0,0075%

(1,7+√(1-PF2)/(2 PF)) % + 0,0075%

Potencia aparente S
Energía aparente E
ap

0 ≤ FP ≤1

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

Potencia reactiva Q
Energía reactiva E
r

0 ≤ FP ≤1

2,5% de la energía/potencia aparente medida

Incertidumbre adicional
(% de rango alto de potencia)

VP-N > 250 V

0,02%

0,02%

0,02%

Fase (tensión a corriente)

0,28°

0,28°

0,28°

1 Tensión nominal en un rango de 100 a 690 V, también denominada Udin.

Condiciones de referencia

Condiciones ambientales: 23 °C ±5 °C, instrumento en funcionamiento durante un mínimo de 30 minutos, sin campos magnéticos/eléctricos externos, HR < 65%

Condiciones de entrada: Cos φ/FP=1, señal sinusoidal f=50/60 Hz, alimentación 120 V / 230 V ±10%

Especificaciones de corriente y potencia: Carga de tensión de entrada >100 V

Corriente de entrada > 10% del rango de corriente

Conductor principal de las pinzas o bobina de Rogowski en posición central

Coeficiente de temperatura: Sumar 0,1 x la exactitud especificada por cada grado por encima de 28 °C o por debajo de 18 °C

Especificaciones generales

Principales características

Garantía

Analizador: 2 años (batería no incluida)
Accesorios: 1 año (incluida la batería)

Ciclo de calibración

2 años

Tamaño (largo x ancho x alto)

28,0 cm x 19,0 cm x 6,2 cm (11,0" x 7,5" x 2,4")

Peso

2,1 kg (4,6 lb)

Protección antirrobo

Ranura para candado Kensington



Especificaciones ambientales

Rango de temperaturas de funcionamiento

-10 °C a 50 °C

Rango de temperatura de almacenamiento

-20 °C a 60 °C

Humedad de funcionamiento

IEC 60721-3-3: 3K5, modificado:
-10
°C a 30 °C ≤95%, sin condensación ni hielo
35
°C: 70%
40
°C: 55%
50
°C: 35%

Protección de la carcasa

IEC 60529: IP50

Vibraciones

IEC 60721-3-3 / 3M2



Alimentación

Rango de tensión

100 V – 600 V -15% / +10% (85 V … 660 V)

Consumo

Máx. 40 VA

Frecuencia de la red

50/60 Hz (42,5 Hz … 69 Hz)

SAI

Batería de ión-litio BP1770 con un mayor rango de temperatura, sustituible por el cliente
Autonomía de la batería en funcionamiento: 1,5 h



Seguridad

Especificaciones generales

IEC 61010-1: Grado de contaminación 2

Alimentación

Categoría de sobretensión IV 600 V
Con adaptador de red MA-C8: Categoría de sobretensión CAT II 300 V

Medida

IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V

Altitudes de 2000 m a 4000 m

Con reducción a:
Alimentación: CAT IV 300 V
Con adaptador MA-C8: CAT II 150 V
Medida: CAT IV 300 V, CAT III 600 V, CAT II 1000 V



Productos Relacionados
