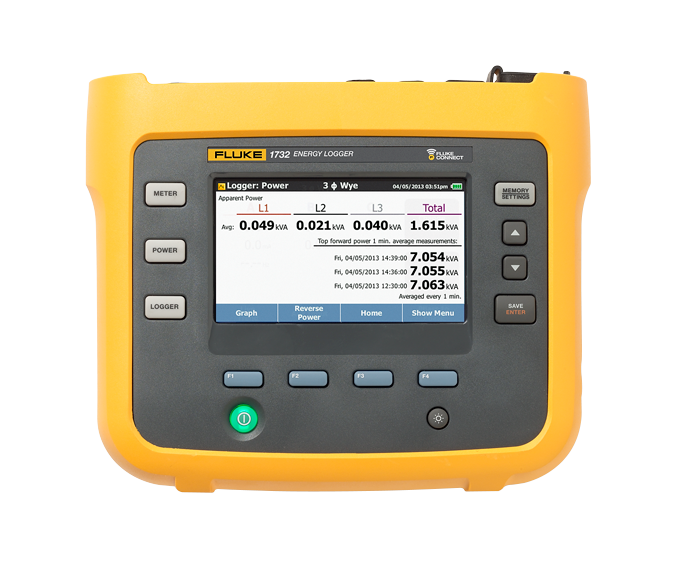

· Mediciones clave: Capture y registre automáticamente tensión, corriente, potencia, factor de potencia, energía y valores asociados
· Alimentación conveniente del instrumento: conecte y cargue el instrumento directamente desde el circuito medido

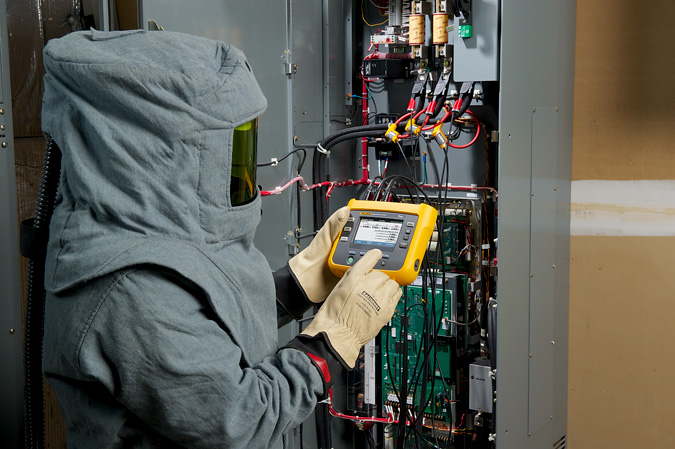

· La clasificación de seguridad más alta de la industria: Clasificación 600 V CAT IV/1000 V CAT III para uso en la entrada de servicio y en los sistemas posteriores
.png)
| Especificaciones | |||||
| Exactitud | |||||
| Parámetro | Rango | Resolución | Precisión intrínseca en las condiciones de referencia (% de la lectura + % de la escala completa) | ||
| Tensión | 1000 V | 0,1 V | ±(0,2 % + 0,01 %) | ||
| Corriente: entrada directa | i17xx-flex 1500 12" | 150 A | 0,1 A | ±(1 % + 0,02 %) | |
| 1500 A | 1 A | ±(1 % + 0,02 %) | |||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0,03%) | ||
| 3000 A | 10 A | ±(1% + 0,03%) | |||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1,5% + 0,03%) | ||
| 6000 A | 10 A | ±(1,5% + 0,03%) | |||
| Pinza i40s-EL | 4 A | 1 mA | ±(0,7 % + 0,02 %) | ||
| 40 A | 10 mA | ±(0,7 % + 0,02 %) | |||
| Frecuencia | De 42,5 a 69 Hz | 0.01 Hz | ±(0.1 %) | ||
| Entrada auxiliar | ±10 V CC | 0,1 mV | ±(0,2 % + 0,02 %) | ||
| Tensión mín./máx. | 1000 V | 0,1 V | ±(1% + 0,1%) | ||
| Corriente mín./máx. | Definida según el accesorio | Definida según el accesorio | ±(5 % + 0,2 %) | ||
| THD en tensión | 1000 % | 0,1 % | ±0,5 | ||
| THD en corriente | 1000 % | 0,1 % | ±0,5 | ||
| Incertidumbre intrínseca ± (% de la lectura + % del rango)¹ | |||||
| Parámetro | Cantidad de influencia | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A/1500 A | 300 A/3000 A | 600 A/6000 A | 4 A/40 A | ||
| Potencia activa P | FP ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7% + 0,0075 % | 1,2 % + 0,005 % |
| Energía activa Ea | FP ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7% + 0,0075 % | 1,2 % + 0,005 % |
| Potencia aparente S | 0 ≤ FP ≤1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7% + 0,0075 % | 1,2 % + 0,005 % |
| Energía aparente Eap | 0 ≤ FP ≤1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7% + 0,0075 % | 1,2 % + 0,005 % |
| Potencia reactiva Q | 0 ≤ FP ≤1 | 2,5 % de potencia aparente medida | |||
| Energía reactiva Er | 0 ≤ FP ≤1 | 2,5 % de potencia aparente medida | |||
| Factor de potencia PF | - | ±0,025 | |||
| Factor de potencia de desplazamiento | - | ±0,025 | |||
| DBF/cosϕ | - | ±0,025 | |||
| Incertidumbre adicional en % del rango¹ | V P-N>250 V | 0,015 % | 0,0225 % | 0,0225 % | 0,015 % |
| ¹Rango = 1000 V x I rango Condiciones de referencia:
|
|||||
| Especificaciones eléctricas | |||
| Alimentación de energía | |||
| Rango de tensión | De 100 a 500 V al usar una entrada de enchufe de seguridad cuando se alimenta del circuito de medición | ||
| De 100 V a 240 V al usar un cable de alimentación estándar (IEC 60320 C7) | |||
| Consumo de energía | Máximo 50 VA (máx. 15 VA cuando se alimenta utilizando una entrada IEC 60320) | ||
| Eficiencia | ≥ 68,2 % (de conformidad con las regulaciones de eficiencia de energía) | ||
| Consumo en vacío máximo | < 0,3 W solo cuando se alimenta utilizando una entrada IEC 60320 | ||
| Frecuencia de potencia de red | 50/60 Hz ±15 % | ||
| c | Iones de litio de 3,7 V, 9,25 Wh, reemplazable por el usuario | ||
| Autonomía de la batería en modo activo | Cuatro horas en el modo de funcionamiento estándar, hasta 5,5 horas en el modo de ahorro de energía | ||
| Tiempo de carga | < 6 horas | ||
| Adquisición de datos | |||
| Resolución | Muestreo síncrono de 16 bits | ||
| Frecuencia de muestreo | 10,24 kHz en 50/60 Hz, sincronizada a la frecuencia fundamental | ||
| Frecuencia de la señal de entrada | 50/60 Hz (de 42,5 a 69 Hz) | ||
| Tipos de circuito | 1-φ, 1-φ IT, fase dividida, 3-φ en triángulo, 3-φ en estrella, 3-φ en estrella IT, 3-φ en estrella equilibrada, 3-φ Aron/Blondel (triángulo de 2 elementos), 3-φ en triángulo abierto, solo corrientes (estudios de carga) | ||
| Almacenamiento de datos | Memoria flash interna (no reemplazable por el usuario) | ||
| Tamaño de la memoria | Normalmente 10 sesiones de registro de 8 semanas con intervalos de 1 minuto y 500 sucesos¹ | ||
| ¹La cantidad de sesiones de registro y el periodo de registro dependen de los requisitos del usuario. | |||
| Intervalo básico | |||
| Parámetros medidos | Tensión, corriente, auxiliar, frecuencia, THD V, THD A, energía, factor de energía, energía fundamental, DPF, energía | ||
| Intervalo de tiempo medio | Seleccionable por el usuario: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min | ||
| Tiempo promedio de valores mín./máx. | Tensión, corriente: RMS de ciclo completo actualizado cada medio ciclo. Aux, Potencia: 200 ms | ||
| Intervalo de demanda (modo contador de energía) | |||
| Parámetros medidos | Energía (Wh, varh, VAh), PF, demanda máxima, costo de energía | ||
| Intervalo | Seleccionable por el usuario: 5 min, 10 min, 15 min, 20 min, 30 min, apagado | ||
| Acatamiento con las normas | |||
| Alimentación | IEEE 1459 | ||
| Interfaces | |||
| USB-A | Transferencia de archivos mediante unidad de almacenamiento USB, actualizaciones de firmware Máx. corriente: 120 mA |
||
| Wi-Fi | Transferencia de archivos y control remoto mediante conexión directa o infraestructura Wi-Fi | ||
| Bluetooth | Lea datos de mediciones auxiliares desde los módulos de la serie Fluke Connect® 3000 (requiere el 1734 o la opción de actualización del 1732) | ||
| Mini USB | Dispositivo de descarga de datos al PC | ||
| Entradas de tensión | |||
| Número de entradas | 4 (3 fases y neutro) | ||
| Tensión máxima de entrada | 1000 Vrms, CF 1,7 | ||
| Impedancia de entrada | 10 MΩ | ||
| Ancho de banda (-3 dB) | De 42,5 Hz a 3,5 kHz | ||
| Escala | 1:1 y variable | ||
| Clasificación de medición | CAT III 1000 V/CAT IV 600 V | ||
| Entradas de corriente | |||
| Número de entradas | 3, modo seleccionado automáticamente para el sensor conectado | ||
| Tensión de entrada | Entrada de la pinza: 500 mVrms/50 mVrms; CF 2,8 | ||
| Entrada de la bobina de Rogowski | 150 mVrms / 15 mVrms a 50 Hz, 180 mVrms / 18 mVrms a 60 Hz; CF 4; todo en rango de sonda nominal | ||
| Rango | 1 A a 150 A/10 a 1500 A con sonda de corriente flexible i17XX-flex1500 de 12” | ||
| De 3 a 300 A/de 30 a 3000 A con sonda de corriente flexible i17XX-flex3000 de 24” | |||
| 6 a 600 A/60 a 6000 A con sonda de corriente flexible i17XX-flex6000 de 36” | |||
| De 40 mA a 4 A/de 0,4 a 40 A con pinza de 40 A i40s-EL | |||
| Ancho de banda (-3 dB) | De 42,5 Hz a 3,5 kHz | ||
| Escala | 1:1 y variable | ||
| Entradas auxiliares | |||
| Número de entradas | ="2" | ||
| Rango de entrada | 0 a ± 10 V CC, 1 lecturas | ||
| Factor de escala (disponible en 2014) | Formato: mx + b (beneficio y compensación) configurable por el usuario | ||
| Unidades mostradas (disponible en 2014) | Configurable por el usuario (7 caracteres, por ejemplo, °C, psi, o m/s) | ||
| Conexión inalámbrica | |||
| Número de entradas | ="2" | ||
| Módulos compatibles | Serie Fluke Connect® 3000 | ||
| Compra | 1 lectura/s | ||
| Especificaciones ambientales | |||
| Temperatura de trabajo | -10 a +50 °C (14 a 122 °F) | ||
| Temperatura de almacenamiento | -20 °C a +60 °C (-4 °F a 140 °F), con batería, -20 °C a +50 °C (-4 °F a 122 °F) | ||
| Humedad de funcionamiento | 10 °C a 30 °C (50 °F a 86 °F) máx. 95 % de HR | ||
| 30 °C a 40 °C (86 °F a 104 °F) máx. 75 % de HR | |||
| 40 °C a 50 °C (104 °F a 122 °F) máx. 45 % HR | |||
| Altitud de trabajo | 2000 m (hasta 4000 m disminuir a CAT II 1000 V/CAT III 600 V/CAT IV 300 V) | ||
| Altitud de almacenamiento | 12 000 m | ||
| Caja | IP50 de conformidad con EN60529 | ||
| Vibración | MIL-T-28800E, Tipo 3, Categoría III, Clase B | ||
| Seguridad | IEC 61010-1 | ||
| Principales entradas de IEC: Categoría de sobrevoltaje II, grado de contaminación 2 | |||
| Terminales de voltaje: Categoría IV de sobrevoltaje, grado de contaminación 2 | |||
| IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V | |||
| Compatibilidad electromagnética | EN 61326-1: CISPR 11 Industrial: Grupo 1, clase A | ||
| Corea (KCC): Equipo de Clase A (Equipo de difusión y comunicación industrial) | |||
| Estados Unidos (FCC): 47 CFR 15 subsección B. Este producto se considera un dispositivo exento según la cláusula 15.103 | |||
| Coeficiente de temperatura | 0,1 x especificación de precisión/°C | ||
| Especificaciones generales | |||
| Pantalla LCD color | Panel táctil resistente de matriz activa TFT de 4,3 pulgadas, 480 x 272 píxeles | ||
| Garantía | Instrumento y alimentación eléctrica: Dos años (batería no incluida) | ||
| Accesorios: una año | |||
| Ciclo de calibración: dos años | |||
| Dimensiones | Instrumento: 19,8 x 16,7 x 5,5 cm (7,8 x 6,6 x 2,2 pulg.) | ||
| Fuente de alimentación: 13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 pulg.) | |||
| Instrumento con la fuente de alimentación conectada: 19,8 x 16,7 x 9 cm (7,8 x 6,6 x 3,5 pulg.) | |||
| Peso | Instrumento: 1,1 kg (2,5 lb) | ||
| Alimentación eléctrica: 400 g (0,9 lb) | |||
| Protección contra fraudes | Ranura de seguridad de Kensington | ||

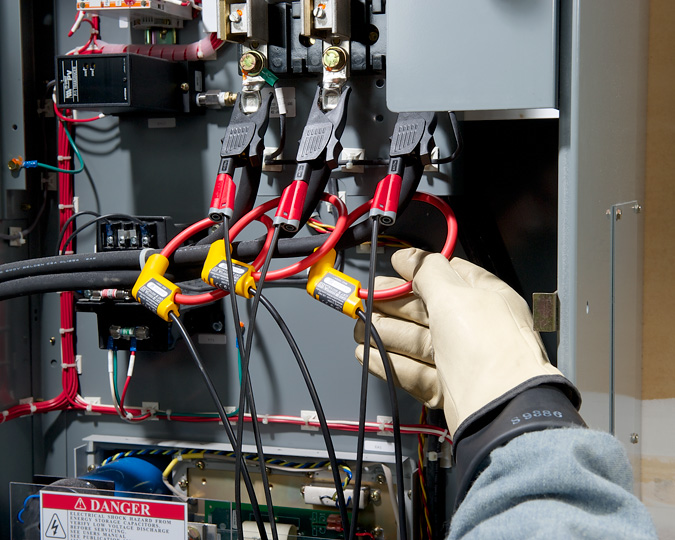

| Especificaciones de la sonda de corriente flexible i17xx-flex 1500 de 12” | |||
| Rango de medición | 1 a 150 A CA/10 a 1500 A CA | ||
| Corriente no destructiva | 100 kA (50/60 Hz) | ||
| Error intrínseco en la condición de referencia* | ±0,7% de lectura | ||
| Exactitud de 173x + iFlex | ±(1 % de la lectura + 0,02 % del rango) | ||
| Coeficiente de temperatura sobre el rango de la temperatura de trabajo | 0,05 % de la lectura/°C 0,09 % de la lectura/°F | ||
| Tensión de servicio | CAT III 1000 V, CAT IV 600 V | ||
| Longitud del cable de la sonda | 305 mm (12 pulg.) | ||
| Diámetro del cable de la sonda | 7,5 mm (0,3 pulg.) | ||
| Radio de curvatura mínima | 38 mm | ||
| Longitud del cable de salida | 2 m | ||
| Peso | 115 g | ||
| Material del cable de la sonda | TPR | ||
| Material de acoplamiento | POM + ABS/PC | ||
| Cable de salida | TPR/PVC | ||
| Temperatura de trabajo | -20 °C a +70 °C (-4 °F a 158 °F) la temperatura del conductor bajo prueba no debe superar los 80 °C (176 °F) | ||
| Temperatura de almacenamiento | De -40 °C a +80 °C (-40 °F a 176 °F) | ||
| Humedad relativa en funcionamiento | Del 15 % al 85 %, sin condensación | ||
| Clasificación IP | IEC 60529:IP50 | ||
| Garantía | Un año | ||
* Condición de referencia:
|
|||
