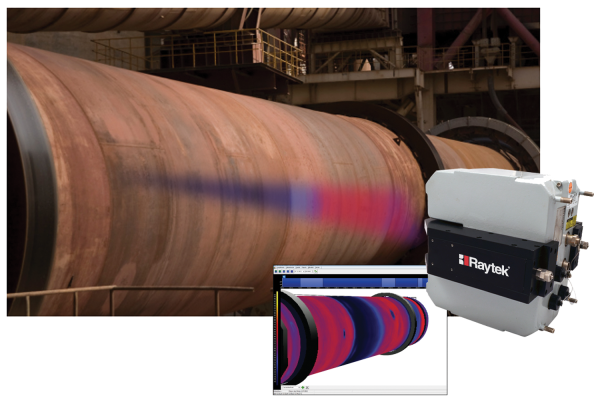

Sistema de hornos rotatorios Raytek® CS210

Sistema que monitorea hornos rotatorios para detectar puntos calientes

  • Detecta puntos calientes debidos a pérdida, daño o desgaste de refractarios
  • Detecta condiciones anormales de operación tales como posición y forma defectuosas de la flama
  • Optimiza y administra el mantenimiento del hormo
  • Extiende la vida operacional del horno y refractarios
  • Software para vista en 3D y administración de refractarios soporta hasta 4 exploradores de líneas
  • Mapea la superficie completa del horno y la muestra en formato de termograma en tiempo real
  • Detección de puntos calientes con resolución de “un ladrillo” en las áreas ocultas
  • Salidas de alarma a prueba de fallos para “puntos calientes” (independiente de la PC)
  • Software para administración de refractarios
  • Diseño modular que simplifica la instalación y el servicio
  • Todos los datos, alarmas y errores almacenados y accesibles en una base de datos común
  • Ajustes de seguridad multi-nivel

Específicamente diseñado para el monitoreo de hornos rotatorios, el CS210 es un sistema completamente integrado que monitorea hornos rotatorios para detectar puntos calientes y evita daños costosos y tiempos muertos no programados. Accesorios opcionales, completamente integrados, extienden la capacidad al incluir detección de zonas ocultas, monitoreo de la zona de combustión, deslizamiento de llantas, control de ventiladores, administración de refractarios y vista en 3D del horno rotatorio en tiempo real.

Las temperaturas de coraza de hornos se monitorean a todo lo largo del horno proporcionando una indicación esencial de la salud del material refractario. Se pueden entregar datos de temperatura de las áreas “sombreadas” (ocultas) del sensor principal por medio de sensores puntuales e integrarlos sin complicaciones en una imagen térmica completa. Opcionalmente se puede integrar un sensor para la zona de combustión y el monitoreo del deslizamiento de llantas al sistema de modo que toda la información sea mostrada en una pantalla en el cuarto de control y todos los eventos estarán permanentemente enlazados en una base de datos histórica extremadamente versátil.

Con  mas que 500 instalaciones en casi todas las regiones del mundo, el sistema CS ha tenido un éxito fenomenal desde su lanzamiento hace casi 15 años y es el producto más ampliamente adoptado en el mercado.

El Software DataTemp CS Corriendo Bajo Windows®, amigable con el usuario, provee una fácil configuración y puesta en marcha. El software del Sistema CS corre en PC’s convencionales, usando puertos Ethernet y/o COM estándar. La interfaz gráfica de usuario está diseñada específicamente para aplicaciones en hornos rotatorios, haciéndola fácil de configurar y usar, con muy poca capacitación del operador necesaria.

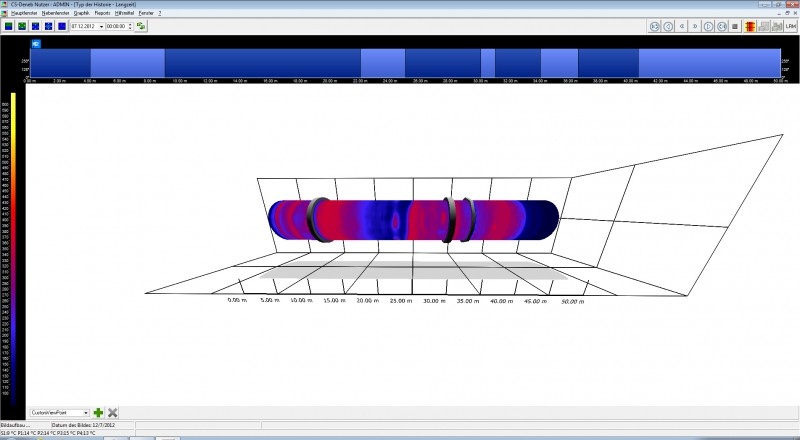

Las opciones de Vista 3D y el software de Administración de Refractarios permiten que el horno y el refractario sean controlados y rastreados a través de una base de datos integrada de administración de refractarios y visualizada a través de una vista 3D en vivo, amigable con el usuario .

CS210

Sistema de Procesamiento de Imágenes para Monitoreo de Temperatura de Corazas de Hornos Rotatorios

Descargar hoja de datos técnicos
