Registradores trifásicos Fluke 1742, 1746 y 1748
Registradores trifásicos Fluke 1742, 1746 y 1748
Registradores trifásicos Fluke 1742, 1746 y 1748

Registradores trifásicos Fluke 1742, 1746 y 1748

SKU: FLK-1748

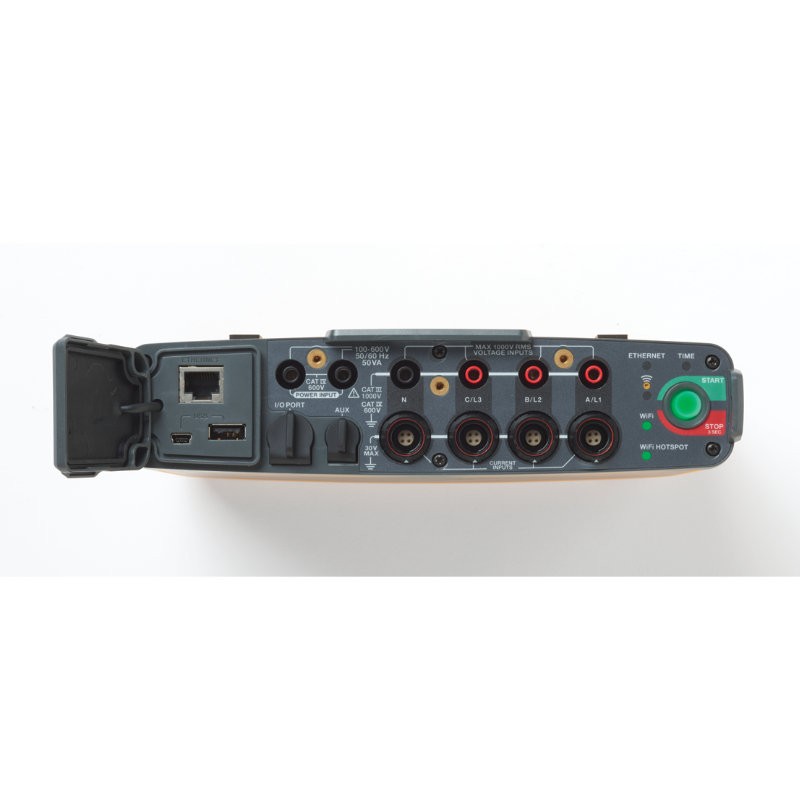

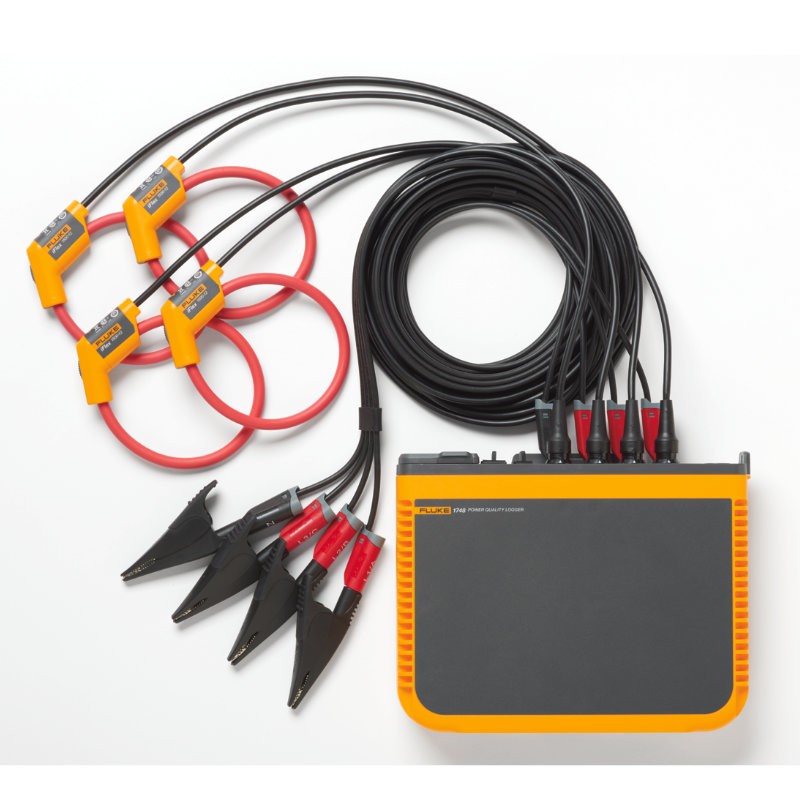

Registradores trifásicos de calidad eléctrica Fluke 1742, 1746 y 1748

Los registradores trifásicos de calidad eléctrica 1742, 1746 y 1748 de Fluke permiten un acceso rápido y sencillo a los datos que necesita para tomar decisiones cruciales relativas a la energía y la calidad eléctrica en tiempo real.

Los registradores trifásicos de calidad eléctrica de la serie 1740 de Fluke son compactos y resistentes, y están especialmente diseñados para técnicos e ingenieros que requieren la flexibilidad necesaria para solucionar problemas, cuantificar el consumo y analizar sistemas de distribución. Puesto que cumple totalmente las normas internacionales de calidad eléctrica como IEC 61000-4-30 y es capaz de registrar de forma simultánea hasta 500 parámetros y, a la vez, de capturar eventos, la serie Fluke 1740 permite descubrir problemas de calidad eléctrica intermitentes y de difícil acceso de forma más sencilla que nunca. El software Energy Analyze Plus incluido evalúa rápidamente la calidad eléctrica en la acometida de servicio, subestación o en la carga, de acuerdo con las normales nacionales e internacionales como la EN 50160 y IEEE 519.

La interfaz de usuario mejorada, las sondas flexibles de corriente y la función de verificación de medida inteligente, que permite verificar y corregir las conexiones de forma digital, hacen la configuración más fácil que nunca y reducen la incertidumbre de medida. Minimice su tiempo en entornos potencialmente peligrosos y reduzca los problemas asociados a la adaptación a PPE mediante una conexión inalámbrica (Wi-Fi) para consultar los datos directamente en el campo.
¿Qué registrador de la calidad eléctrica es mejor para usted?

Grabación 1742 1746 1748
Energía • • •
Calidad eléctrica básica Opcional • •
Calidad eléctrica avanzada Opcional Opcional •
Características del hardware
  • Mida las tres fases de tensión y corriente y, además, la corriente de neutro: Cables de tensión trifásica y neutro y cuatro sondas flexibles de corriente.
  • Registros integrales: Se pueden almacenar más de 20 sesiones de registro distintas en el instrumento. Se registra automáticamente una gran diversidad de variables de energía y calidad eléctrica para que nunca pierda las tendencias de medida.
  • Mida con la máxima precisión: El instrumento cumple la rigurosa norma IEC 61000-4-30 Clase A Edición 3 para "Técnicas de prueba y medición: métodos de medida de calidad eléctrica".
  • Capture caídas, sobretensiones e interrupciones: El 1748 incluye imágenes de la forma de onda del evento y el perfil del evento del verdadero valor eficaz, así como la fecha, la hora e información de severidad para ayudar a detallar el origen de los problemas de calidad eléctrica.
  • Mida los principales parámetros de calidad eléctrica:Permite medir los armónicos e interarmónicos de tensión y corriente y, además, incluye desequilibrio, parpadeo y cambios rápidos de tensión.
  • Interfaz de usuario optimizada: Capture siempre los datos correctos con una configuración gráfica rápida y guiada de la aplicación basada en PC y reduzca la incertidumbre acerca de las conexiones con una función de verificación inteligente y la única función de corrección automática destinada a un registrador de calidad eléctrica. Los errores de conexión se indican automáticamente mediante una luz ámbar situada en el botón de encendido de las unidades, que se ilumina en verde una vez se haya corregido el error pertinente.
  • Interfaz de usuario optimizada: La configuración gráfica rápida y guiada garantiza que capture siempre los datos correctos y la función de verificación inteligente señala que se han establecido las conexiones correctas, lo que reduce la incertidumbre del usuario
  • Fuente de alimentación flexible: Se alimenta directamente desde el circuito medido con el rango más amplio disponible para un registrador de calidad eléctrica, que va desde 100 V a 500 V, o desde un cable de línea de pared, para que pueda realizar pruebas desde cualquier lugar.
  • Robusto y fiable: Diseñado para soportar entornos de instalación adversos con grado de protección IP65 cuando se utiliza con un adaptador de entrada de tensión IP65.
  • Conectividad Ethernet: Conexiones con cable e inalámbricas para configurar el instrumento y descargar datos a alta velocidad.
  • Tamaño compacto: Diseñado para adaptarse a espacios ajustados y cuadros gracias a su tamaño reducido de 23 x 18 x 5,4 cm.
  • La clasificación de seguridad más alta de la industria:Clasificación 600 V CAT IV/1000 V CAT III para uso en la entrada de servicio y en los sistemas posteriores.
  • Accesorios de medición optimizados: El exclusivo cable de tensión plano sin enredos y las sondas de corriente finas y flexibles aseguran una instalación sencilla incluso en espacios reducidos.
  • Vida útil de la batería: Cuatro horas de funcionamiento (tiempo de reserva) por carga en una batería de ion-litio para soportar interrupciones temporales de suministro.
  • Seguridad: Proteja su mejor activo ante un posible robo con una cadena estándar u otro dispositivo de seguridad.
  • Juego de colgador magnético: Guarde de forma práctica y segura el instrumento en el interior o en el exterior de los cuadros eléctricos; compatible con todos los modelos e incluido con el modelo 1748 como estándar.
Características del software
  • Configuración "en taller" o "sobre el terreno" y descarga a través del software para PC: Descarga sencilla mediante lápiz de memoria USB, descarga WiFi, conexión ethernet con cable o a través de cable USB.
  • Software de aplicación Energy Analyze Plus: Descargue y analice cualquier detalle medido de consumo y estado de mantenimiento de la calidad eléctrica con nuestra función de generación automática de informes.
  • Informes con un solo toque: Genere informes estandarizados de acuerdo con las normas de uso común como EN 50160, IEEE 519, GOST 33073 o exporte datos en formato compatible NeQual o PQDIF para su uso con software de terceros
  • Análisis avanzado: Elija cualquier parámetro registrado disponible para crear una vista altamente personalizada de medidas registradas para correlación avanzada de datos.
  •

¿Qué registrador de la calidad eléctrica es el adecuado para usted?

Características Registradores de calidad eléctrica 1742 Registradores de calidad eléctrica 1746 Registradores de calidad eléctrica 1748
Funciones
Tensión, corriente, potencia, factor de potencia, frecuencia • • •
Energía directa/inversa • • •
Pico de demanda • • •
THD • • •
Parpadeo de tensión • • •
Armónicos de tensión y corriente (hasta el número 50)1   • •
Desequilibrio1   • •
Eventos de cambios rápidos de tensión1   • •
Interarmónicos (hasta el número 50)1   • •
Tablas de eventos de caídas, sobretensiones, interrupciones y transitorios1   • •
Corriente inrush1   • •
Transitorios (baja frecuencia)/Eventos de desviación de forma de onda2     •
Grabación
Tendencia • • •
Instantáneas de forma de onda2     •
Perfil del verdadero valor eficaz2     •
Comunicación
Ethernet • • •
USB (mini B) • • •
Descarga Wi-Fi del instrumento al dispositivo • • •
Descarga Wi-Fi mediante concentrador Wi-Fi (registro necesario) Opcional Opcional Opcional
Accesorios incluidos
Sonda de corriente flexible no/ versión B no/ versión B no/ versión B
Memoria USB • • •
Cable USB • • •
3PHVL-1730: cable de prueba de tensión 3 fases + neutro • • •
Juego de cables de prueba color rojo/negro 0,18 m • • •
Juego de cables de prueba color rojo/negro 1,5 m • • •
Pinzas de cocodrilo 4 4 4
Estuche flexible 173x/174x • • •
Juego de marcadores de cables • • •
Sonda magnética MP1-3R/1B, 1 juego (3 rojas, 1 negra) Opcional 1 1
Juego de pinzas tipo gancho 174x Opcional Opcional •
="1"Se incluye con la opción 1742-6/UPGRADE
="2"Se incluye con la opción 1742-8/UPGRADE o 1746-8/UPGRADE



Especificaciones
Precisión
Parámetro Rango Resolución máxima Exactitud intrínseca bajo las condiciones de referencia (% de la lectura + % del rango)
Tensión 1.000 V 0,1 V ±0,1 % de la tensión nominal1, 2
Corriente: entrada directa i17xx-flex 1500IP 24 1500 A 150 A 0,01 A (mín. 1,5 A)3 ± (1 % + 0,02 %)
1.500 A 0,1 A
i17xx-flex 3000IP 24 3000 A 300 A 0,01 A (mín. 3,0 A)3 ± (1% + 0,03%)
3.000 A 0,1 A
i17xx-flex 6000IP 36 6000 A 600 A 0,01 A (mín. 6,0 A)3 ± (1,5 % + 0,03 %)
6.000 A 0,1 A
Pinza i40s-EL 4 A 1 mA ± (0,7 % + 0,02 %)
40 A 10 mA
Frecuencia 42,5 Hz a 69 Hz 0,01 Hz ±(0,1%)2
Entrada auxiliar ± 10 V CC 0,1 mV. ± (0,2 % + 0,02 %)
Tensión mín./máx. 1.000 V 0,1 V ±0,2 % de la tensión de entrada nominal1
Corriente mín./máx. Definida según el accesorio Definida según el accesorio ± (5% + 0,2%)
THD en tensión 1.000 % 0,10 % ± 2,5 %
THD en corriente 1.000 % 0,10 % ± 2,5 %
Del 2.º al 50.º armónico de tensión 1.000 V 0,1 V ≥ 1 V: ± 5 % de la lectura
< 1 V: ±0,05V
Del 2.º al 50.º armónico de corriente Definida según el accesorio Definida según el accesorio ≥ 3 % del rango de corriente: ± 5 % de la lectura
< 3 % del rango de corriente: ± 0,15 % del rango
Parpadeo P LT, PST 0 a 20 0,01 5 %
Precisión de la sonda de corriente
Parámetro Cantidad de influencia iFlex1500IP-24 iFlex3000IP-24 iFlex6000IP-36 i40S-EL
150 A/1.500 A 300 A/3.000 A 600 A/6.000 A 4 A/40 A
Potencia activa P FP ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Energía activa Ea
Potencia aparente S 0 ≤ FP ≤1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Energía aparente Eap
Potencia reactiva Q 0 ≤ FP ≤1 2,5 % de potencia aparente medida
Energía reactiva Er
Factor de potencia FP - ±0,025
Potencia de desplazamiento
Factor DPF/cosΦ
Incertidumbre adicional en % de rango V P-N>250 V 0,015 % 0,023% 0,023% 0,015 %
1 En el rango de 100 V … 500 V; también conocida como Udin
2 0 °C … 45 °C: precisión intrínseca x 2, fuera de 0 °C … 45 °C: precisión intrínseca x 3
3 Consulte el manual del usuario para obtener más información

Condiciones de referencia:
Ambientales: 23 °C ± 5 °C, instrumento en marcha durante un mínimo de 30 minutos, sin campos magnéticos/eléctricos externos, HR <65 %
Condiciones de entrada: cosφ/PF=1, señal sinusoidal f=50 Hz/60 Hz, suministro de energía 120 V/230 V ±10 %.
Especificaciones de corriente y potencia: tensión de entrada 1 ph: 120 V/230 V o 3 ph en estrella/triángulo: 230 V/400 V
Corriente de entrada: I > 10 % de rango I
Conductor primario de pinzas o espiral Rogowski en posición central
Coeficiente de temperatura: agregar 0,1 x precisión especificada para cada grado C por encima de 28 °C o por debajo de 18 °C



Especificaciones eléctricas
Suministro eléctrico
Rango de tensión De 100 a 500 V al utilizar una entrada de enchufe de seguridad cuando se alimenta del circuito de medición
100 a 240 V MA-C8 y utilizando un cable de alimentación estándar (IEC 60320 C7)
Consumo de energía Máxima 50 VA (máx. 15 VA cuando se alimenta utilizando un adaptador MA-C8)
Eficiencia ≥ 68,2 % (de conformidad con las regulaciones de eficiencia de energía)
Consumo en vacío máximo < 0,3 W solo cuando se alimenta utilizando una entrada IEC 60320
Frecuencia de potencia de red 50/60 Hz ± 15 %
c Iones de litio de 3,7 V, 9,25 Wh, reemplazable por el usuario
Autonomía de la batería en modo activo Típica, 4 horas
Tiempo de carga < 6 horas
Adquisición de datos
Resolución Muestreo síncrono de 16 bits
Frecuencia de muestreo 10,24 kHz a 50/60 Hz sincronizados a la frecuencia de la red
Frecuencia de la señal de entrada 50/60 Hz (de 42,5 a 69 Hz)
Tipos de circuito 1- φ, 1- φ IT, fase dividida, 3- φ en triángulo, 3- φ en estrella, 3- φ en estrella IT, 3- φ en estrella equilibrada, 3- φ Aron/Blondel (triángulo de 2 elementos), 3- φ triángulo de terminal abierto, solo corrientes (estudios de carga)
Almacenamiento de datos Memoria flash interna (no reemplazable por el usuario)
Tamaño de la memoria Normalmente 20 sesiones de registro de 4 semanas con intervalos de 1 minuto y 500 eventos
Intervalo básico
Parámetros medidos Tensión, corriente, aux., frecuencia, THD V, THD A, potencia, factor de potencia, potencia fundamental, DPF, energía
Intervalo promedio Seleccionable por el usuario: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Valores mín/máx del tiempo promedio Tensión, corriente: ciclo completo del verdadero valor eficaz actualizado cada medio ciclo (URMS1/2 de acuerdo con IEC61000-4-30, alimentación auxiliar: 200 ms)
Intervalo de demanda (Modo de medida de energía)
Parámetros medidos Energía (Wh, Varh, VAh), FP, demanda máxima, coste de energía
Intervalo Seleccionable por el usuario: 5 min, 10 min, 15 min, 20 min, 30 min, apagado
Mediciones de calidad eléctrica
Parámetro medido Tensión, frecuencia, desequilibrio, armónicos de tensión, THD V, corriente, armónicos, THD A, TDD, interarmónicos de tensión, TID V, interarmónicos de corriente, TID A, parpadeo, señalización de la red, desviación por exceso/por defecto
Intervalo promedio 10 min para todos los parámetros
2 h (parpadeo PLT de larga duración)
150/180 ciclos (3 s) para armónicos (requiere licencia de software IEEE519/REPORT)
Armónicos individuales Del 2.º al 50.º armónico
Agrupación en función de IEC 61000-4-7 configurable por el usuario según la aplicación: subgrupos (armónicos + interarmónicos), grupos o solo intervalos de armónicos
Interarmónicos Interarmónicos del 1º al 50º
Distorsión armónica total (THD) Calculada en 50 armónicos de tensión
Eventos Tensión: bajadas, aumentos, interrupciones, corriente: sobrecarga de corriente
1748: señalización de la red, transitorios (baja frecuencia)
Registros disparados Perfil del verdadero valor eficaz: ciclo completo del verdadero valor eficaz actualizado cada medio ciclo de tensión y corriente hasta 11 s (URMS1/2 según IEC 61000-4-30)
Forma de onda de tensión y corriente hasta 200 ms, 10/12 ciclos
Señalización de la red: guarda el verdadero valor eficaz de 10/12 ciclos de las frecuencias configuradas hasta 120 s
Corriente de arranque Perfil del verdadero valor eficaz basado en la activación del estado constante del verdadero valor eficaz de 1/2 ciclos
Parpadeo de tensión Conforme a IEC 61000-4-15 e IEEE 1453
Señalización de la red eléctrica Dos frecuencias definidas por el usuario hasta 3 kHz
Estado de CE Resume las medidas de calidad eléctrica en una tabla. Datos detallados disponibles para cada parámetro
EN 50160 Conforme a la norma
Límites de CE programables Habilita los límites definidos por el usuario para conformidad a las normas de cada país
Acatamiento con las normas
Armónicos IEC 61000-4-7: Clase 1
IEEE 519 (tiempo reducido y armónicos de tiempo muy reducido)
Calidad de la energía eléctrica IEC 61000-4-30 Clase A, IEC 62586-1, IEC 62586-2 (dispositivo PQI-A-PI)
Alimentación IEEE 1459
Conformidad de calidad eléctrica EN 50160
Seguridad General: IEC 61010-1: grado de contaminación 2
Medida: IEC 61010-2-033: CAT IV 600 V / CAT III 1000 V
Alimentación eléctrica: categoría IV de sobretensión, grado de contaminación 2
Batería de iones de litio: IEC 62133
Interfaces
USB-A Transferencia de archivos mediante unidad de almacenamiento USB, actualizaciones de firmware, suministro de corriente máx.: 120 mA
Wi-Fi Transferencia de archivos y control remoto a través de conexión directa o infraestructura Wi-Fi
Bluetooth Lectura de los datos de medida auxiliares de los módulos de la serie Fluke Connect® 3000 (requiere adaptador compatible Wi-Fi/BLE o USB a BLE; compruebe la disponibilidad)
mini USB Dispositivo de descarga de datos al PC
Entradas de tensión
Número de entradas 4 (3 fases referenciadas a neutro)
Tensión máxima de entrada 1.000 Vrms, CF 1,7
Impedancia de entrada 10 MΩ
Ancho de banda De 42,5 Hz a 3,5 kHz
Escala 1:1 y variable
Categoría de medición 1.000 V CAT III/600 V CAT IV
Entradas de corriente
Número de entradas 4 (3 fases y neutro), modo seleccionado automáticamente para el sensor conectado
Tensión de entrada Entrada de la pinza: 500 mV RMS/50 mV RMS; CF 2,8
Entrada de la bobina de Rogowski: 150 mVrms/15 mVrms a 50 Hz, 180 mVrms/18 mVrms a 60 Hz; CF 4 todo en rango de sonda nominal
Rango 1 A a 150 A/10 A a 1500 A con sonda de corriente flexible fina i17XX-flex1500 IP 24
3 A a 300 A/30 A a 3000 A con sonda de corriente flexible fina i17XX-flex3000 IP 24
6 A a 600 A/60 A a 6000 A con sonda de corriente flexible fina i17XX-flex6000 IP 36
40 mA a 4 A / 0,4 a 40 A con pinza i40s-EL de 40 A
Ancho de banda 42,5 Hz - 3,5 kHz
Escala 1:1 y variable
Entradas auxiliares
Número de entradas 2 (analógicas con adaptador auxiliar o hasta 2 dispositivos BLE simultáneamente)
Rango de entrada 0 a ± 10 V CC, o 0 a ± 1000 V CC (con adaptador opcional), 1 lectura/s
Factor de escala Formato: mx + b (ganancia y offset) configurable por el usuario
Unidades visualizadas Configurable por el usuario (7 caracteres, por ejemplo, °C, psi, o m/s)
Conexión Bluetooth inalámbrica (consultar disponibilidad)
Número de entradas 2
Módulos compatibles Fluke Connect® serie 3000
Adquisición 1 lectura
Especificaciones ambientales
Temperatura de funcionamiento -25 °C a +50 °C (-13 °F a 122 °F)1
Temperatura de almacenamiento Sin batería: -25 °C a +60 °C (-13 °F a 140 °F), con batería: -20 °C a +50 °C (−4 °F a 122 °F)
Humedad de funcionamiento IEC 60721-3-3: 3K6:
-25 °C a +30 °C (-13 °F a +86 °F): ≤100 %
40 °C (104 °F): 55 %
50 °C (122 °F): 35 %
Altitud de funcionamiento 2000 m (hasta 4000 m disminuir a 1000 V CAT II / 600 V CAT III / 300 V CAT IV)
Altitud de almacenamiento 12.000 m
Caja IEC 60529: IP50
IEC 60529: IP65 con conector de tensión conforme a IP65
Vibraciones IEC 60721-3-3 / 3M2
Compatibilidad electromagnética EN 61326-1: Industrial CISPR 11: Grupo 1, Clase A
IEC 61000-6-5 Entorno de central eléctrica
Corea (KCC): Equipo de Clase A (Equipo de difusión y comunicación industrial)
EE. UU. (FCC): 47 CFR 15 subparte B. Este producto está considerado un dispositivo exento por la cláusula 15.103
Especificaciones generales
Garantía Dos años (batería no incluida)
Accesorios: un año
Ciclo de calibración: dos años
Dimensiones 23,0 cm x 18,0 cm x 5,4 cm (9,1 x 7,1 x 2,1 pulgadas)
Peso Instrumento: 1 kg
Protección contra manipulaciones: Acepta cables de seguridad (máx. φ 6mm)
1Caliente el producto hasta -10 °C antes de encender la unidad
i17XX-FLEX1.5KIP Especificaciones de la sonda de corriente flexible
Rango de medición 1 a 150 A CA / 10 a 1500 A CA
Longitud del cable de la sonda 610 mm (24 pulg.)
Diámetro del cable de la sonda 7,5 mm
Peso 170 g (0,38 lb)
Radio de curvatura mínima 38 mm
Corriente no destructiva 100 kA (50/60 Hz)
Coeficiente de temperatura por encima
del rango de la temperatura de funcionamiento		 0,05 % de lectura/°C
Tensión de encendido 1.000 V CAT III, 600 V CAT IV
Longitud del cable de salida 2,0 m (6,5 pies)
Material del cable de la sonda TPR
Peso 115 g
Material del cable de la sonda TPR
Material de acoplamiento POM + ABS/PC
Cable de salida TPR/PVC
Temperatura de funcionamiento -20 °C a +70 °C (-4 °F a 158 °F) la temperatura del conductor bajo prueba no debe superar los 80 °C (176 °F)
Temperatura de almacenamiento De -40 °C a +80 °C
Humedad relativa en funcionamiento Del 15 % al 85 %, sin condensación
Clasificación IP IEC 60529: IP65
Garantía Un año
Especificaciones
Precisión
Parámetro Rango Resolución máxima Exactitud intrínseca bajo las condiciones de referencia (% de la lectura + % del rango)
Tensión 1.000 V 0,1 V ±0,1 % de la tensión nominal1, 2
Corriente: entrada directa i17xx-flex 1500IP 24 1500 A 150 A 0,01 A (mín. 1,5 A)3 ± (1 % + 0,02 %)
1.500 A 0,1 A
i17xx-flex 3000IP 24 3000 A 300 A 0,01 A (mín. 3,0 A)3 ± (1% + 0,03%)
3.000 A 0,1 A
i17xx-flex 6000IP 36 6000 A 600 A 0,01 A (mín. 6,0 A)3 ± (1,5 % + 0,03 %)
6.000 A 0,1 A
Pinza i40s-EL 4 A 1 mA ± (0,7 % + 0,02 %)
40 A 10 mA
Frecuencia 42,5 Hz a 69 Hz 0,01 Hz ±(0,1%)2
Entrada auxiliar ± 10 V CC 0,1 mV. ± (0,2 % + 0,02 %)
Tensión mín./máx. 1.000 V 0,1 V ±0,2 % de la tensión de entrada nominal1
Corriente mín./máx. Definida según el accesorio Definida según el accesorio ± (5% + 0,2%)
THD en tensión 1.000 % 0,10 % ± 2,5 %
THD en corriente 1.000 % 0,10 % ± 2,5 %
Del 2.º al 50.º armónico de tensión 1.000 V 0,1 V ≥ 1 V: ± 5 % de la lectura
< 1 V: ±0,05V
Del 2.º al 50.º armónico de corriente Definida según el accesorio Definida según el accesorio ≥ 3 % del rango de corriente: ± 5 % de la lectura
< 3 % del rango de corriente: ± 0,15 % del rango
Parpadeo P LT, PST 0 a 20 0,01 5 %
Precisión de la sonda de corriente
Parámetro Cantidad de influencia iFlex1500IP-24 iFlex3000IP-24 iFlex6000IP-36 i40S-EL
150 A/1.500 A 300 A/3.000 A 600 A/6.000 A 4 A/40 A
Potencia activa P FP ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Energía activa Ea
Potencia aparente S 0 ≤ FP ≤1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
Energía aparente Eap
Potencia reactiva Q 0 ≤ FP ≤1 2,5 % de potencia aparente medida
Energía reactiva Er
Factor de potencia FP - ±0,025
Potencia de desplazamiento
Factor DPF/cosΦ
Incertidumbre adicional en % de rango V P-N>250 V 0,015 % 0,023% 0,023% 0,015 %
1 En el rango de 100 V … 500 V; también conocida como Udin
2 0 °C … 45 °C: precisión intrínseca x 2, fuera de 0 °C … 45 °C: precisión intrínseca x 3
3 Consulte el manual del usuario para obtener más información

Condiciones de referencia:
Ambientales: 23 °C ± 5 °C, instrumento en marcha durante un mínimo de 30 minutos, sin campos magnéticos/eléctricos externos, HR <65 %
Condiciones de entrada: cosφ/PF=1, señal sinusoidal f=50 Hz/60 Hz, suministro de energía 120 V/230 V ±10 %.
Especificaciones de corriente y potencia: tensión de entrada 1 ph: 120 V/230 V o 3 ph en estrella/triángulo: 230 V/400 V
Corriente de entrada: I > 10 % de rango I
Conductor primario de pinzas o espiral Rogowski en posición central
Coeficiente de temperatura: agregar 0,1 x precisión especificada para cada grado C por encima de 28 °C o por debajo de 18 °C



Especificaciones eléctricas
Suministro eléctrico
Rango de tensión De 100 a 500 V al utilizar una entrada de enchufe de seguridad cuando se alimenta del circuito de medición
100 a 240 V MA-C8 y utilizando un cable de alimentación estándar (IEC 60320 C7)
Consumo de energía Máxima 50 VA (máx. 15 VA cuando se alimenta utilizando un adaptador MA-C8)
Eficiencia ≥ 68,2 % (de conformidad con las regulaciones de eficiencia de energía)
Consumo en vacío máximo < 0,3 W solo cuando se alimenta utilizando una entrada IEC 60320
Frecuencia de potencia de red 50/60 Hz ± 15 %
c Iones de litio de 3,7 V, 9,25 Wh, reemplazable por el usuario
Autonomía de la batería en modo activo Típica, 4 horas
Tiempo de carga < 6 horas
Adquisición de datos
Resolución Muestreo síncrono de 16 bits
Frecuencia de muestreo 10,24 kHz a 50/60 Hz sincronizados a la frecuencia de la red
Frecuencia de la señal de entrada 50/60 Hz (de 42,5 a 69 Hz)
Tipos de circuito 1- φ, 1- φ IT, fase dividida, 3- φ en triángulo, 3- φ en estrella, 3- φ en estrella IT, 3- φ en estrella equilibrada, 3- φ Aron/Blondel (triángulo de 2 elementos), 3- φ triángulo de terminal abierto, solo corrientes (estudios de carga)
Almacenamiento de datos Memoria flash interna (no reemplazable por el usuario)
Tamaño de la memoria Normalmente 20 sesiones de registro de 4 semanas con intervalos de 1 minuto y 500 eventos
Intervalo básico
Parámetros medidos Tensión, corriente, aux., frecuencia, THD V, THD A, potencia, factor de potencia, potencia fundamental, DPF, energía
Intervalo promedio Seleccionable por el usuario: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Valores mín/máx del tiempo promedio Tensión, corriente: ciclo completo del verdadero valor eficaz actualizado cada medio ciclo (URMS1/2 de acuerdo con IEC61000-4-30, alimentación auxiliar: 200 ms)
Intervalo de demanda (Modo de medida de energía)
Parámetros medidos Energía (Wh, Varh, VAh), FP, demanda máxima, coste de energía
Intervalo Seleccionable por el usuario: 5 min, 10 min, 15 min, 20 min, 30 min, apagado
Mediciones de calidad eléctrica
Parámetro medido Tensión, frecuencia, desequilibrio, armónicos de tensión, THD V, corriente, armónicos, THD A, TDD, interarmónicos de tensión, TID V, interarmónicos de corriente, TID A, parpadeo, señalización de la red, desviación por exceso/por defecto
Intervalo promedio 10 min para todos los parámetros
2 h (parpadeo PLT de larga duración)
150/180 ciclos (3 s) para armónicos (requiere licencia de software IEEE519/REPORT)
Armónicos individuales Del 2.º al 50.º armónico
Agrupación en función de IEC 61000-4-7 configurable por el usuario según la aplicación: subgrupos (armónicos + interarmónicos), grupos o solo intervalos de armónicos
Interarmónicos Interarmónicos del 1º al 50º
Distorsión armónica total (THD) Calculada en 50 armónicos de tensión
Eventos Tensión: bajadas, aumentos, interrupciones, corriente: sobrecarga de corriente
1748: señalización de la red, transitorios (baja frecuencia)
Registros disparados Perfil del verdadero valor eficaz: ciclo completo del verdadero valor eficaz actualizado cada medio ciclo de tensión y corriente hasta 11 s (URMS1/2 según IEC 61000-4-30)
Forma de onda de tensión y corriente hasta 200 ms, 10/12 ciclos
Señalización de la red: guarda el verdadero valor eficaz de 10/12 ciclos de las frecuencias configuradas hasta 120 s
Corriente de arranque Perfil del verdadero valor eficaz basado en la activación del estado constante del verdadero valor eficaz de 1/2 ciclos
Parpadeo de tensión Conforme a IEC 61000-4-15 e IEEE 1453
Señalización de la red eléctrica Dos frecuencias definidas por el usuario hasta 3 kHz
Estado de CE Resume las medidas de calidad eléctrica en una tabla. Datos detallados disponibles para cada parámetro
EN 50160 Conforme a la norma
Límites de CE programables Habilita los límites definidos por el usuario para conformidad a las normas de cada país
Acatamiento con las normas
Armónicos IEC 61000-4-7: Clase 1
IEEE 519 (tiempo reducido y armónicos de tiempo muy reducido)
Calidad de la energía eléctrica IEC 61000-4-30 Clase A, IEC 62586-1, IEC 62586-2 (dispositivo PQI-A-PI)
Alimentación IEEE 1459
Conformidad de calidad eléctrica EN 50160
Seguridad General: IEC 61010-1: grado de contaminación 2
Medida: IEC 61010-2-033: CAT IV 600 V / CAT III 1000 V
Alimentación eléctrica: categoría IV de sobretensión, grado de contaminación 2
Batería de iones de litio: IEC 62133
Interfaces
USB-A Transferencia de archivos mediante unidad de almacenamiento USB, actualizaciones de firmware, suministro de corriente máx.: 120 mA
Wi-Fi Transferencia de archivos y control remoto a través de conexión directa o infraestructura Wi-Fi
Bluetooth Lectura de los datos de medida auxiliares de los módulos de la serie Fluke Connect® 3000 (requiere adaptador compatible Wi-Fi/BLE o USB a BLE; compruebe la disponibilidad)
mini USB Dispositivo de descarga de datos al PC
Entradas de tensión
Número de entradas 4 (3 fases referenciadas a neutro)
Tensión máxima de entrada 1.000 Vrms, CF 1,7
Impedancia de entrada 10 MΩ
Ancho de banda De 42,5 Hz a 3,5 kHz
Escala 1:1 y variable
Categoría de medición 1.000 V CAT III/600 V CAT IV
Entradas de corriente
Número de entradas 4 (3 fases y neutro), modo seleccionado automáticamente para el sensor conectado
Tensión de entrada Entrada de la pinza: 500 mV RMS/50 mV RMS; CF 2,8
Entrada de la bobina de Rogowski: 150 mVrms/15 mVrms a 50 Hz, 180 mVrms/18 mVrms a 60 Hz; CF 4 todo en rango de sonda nominal
Rango 1 A a 150 A/10 A a 1500 A con sonda de corriente flexible fina i17XX-flex1500 IP 24
3 A a 300 A/30 A a 3000 A con sonda de corriente flexible fina i17XX-flex3000 IP 24
6 A a 600 A/60 A a 6000 A con sonda de corriente flexible fina i17XX-flex6000 IP 36
40 mA a 4 A / 0,4 a 40 A con pinza i40s-EL de 40 A
Ancho de banda 42,5 Hz - 3,5 kHz
Escala 1:1 y variable
Entradas auxiliares
Número de entradas 2 (analógicas con adaptador auxiliar o hasta 2 dispositivos BLE simultáneamente)
Rango de entrada 0 a ± 10 V CC, o 0 a ± 1000 V CC (con adaptador opcional), 1 lectura/s
Factor de escala Formato: mx + b (ganancia y offset) configurable por el usuario
Unidades visualizadas Configurable por el usuario (7 caracteres, por ejemplo, °C, psi, o m/s)
Conexión Bluetooth inalámbrica (consultar disponibilidad)
Número de entradas 2
Módulos compatibles Fluke Connect® serie 3000
Adquisición 1 lectura
Especificaciones ambientales
Temperatura de funcionamiento -25 °C a +50 °C (-13 °F a 122 °F)1
Temperatura de almacenamiento Sin batería: -25 °C a +60 °C (-13 °F a 140 °F), con batería: -20 °C a +50 °C (−4 °F a 122 °F)
Humedad de funcionamiento IEC 60721-3-3: 3K6:
-25 °C a +30 °C (-13 °F a +86 °F): ≤100 %
40 °C (104 °F): 55 %
50 °C (122 °F): 35 %
Altitud de funcionamiento 2000 m (hasta 4000 m disminuir a 1000 V CAT II / 600 V CAT III / 300 V CAT IV)
Altitud de almacenamiento 12.000 m
Caja IEC 60529: IP50
IEC 60529: IP65 con conector de tensión conforme a IP65
Vibraciones IEC 60721-3-3 / 3M2
Compatibilidad electromagnética EN 61326-1: Industrial CISPR 11: Grupo 1, Clase A
IEC 61000-6-5 Entorno de central eléctrica
Corea (KCC): Equipo de Clase A (Equipo de difusión y comunicación industrial)
EE. UU. (FCC): 47 CFR 15 subparte B. Este producto está considerado un dispositivo exento por la cláusula 15.103
Especificaciones generales
Garantía Dos años (batería no incluida)
Accesorios: un año
Ciclo de calibración: dos años
Dimensiones 23,0 cm x 18,0 cm x 5,4 cm (9,1 x 7,1 x 2,1 pulgadas)
Peso Instrumento: 1 kg
Protección contra manipulaciones: Acepta cables de seguridad (máx. φ 6mm)
1Caliente el producto hasta -10 °C antes de encender la unidad
i17XX-FLEX1.5KIP Especificaciones de la sonda de corriente flexible
Rango de medición 1 a 150 A CA / 10 a 1500 A CA
Longitud del cable de la sonda 610 mm (24 pulg.)
Diámetro del cable de la sonda 7,5 mm
Peso 170 g (0,38 lb)
Radio de curvatura mínima 38 mm
Corriente no destructiva 100 kA (50/60 Hz)
Coeficiente de temperatura por encima
del rango de la temperatura de funcionamiento		 0,05 % de lectura/°C
Tensión de encendido 1.000 V CAT III, 600 V CAT IV
Longitud del cable de salida 2,0 m (6,5 pies)
Material del cable de la sonda TPR
Peso 115 g
Material del cable de la sonda TPR
Material de acoplamiento POM + ABS/PC
Cable de salida TPR/PVC
Temperatura de funcionamiento -20 °C a +70 °C (-4 °F a 158 °F) la temperatura del conductor bajo prueba no debe superar los 80 °C (176 °F)
Temperatura de almacenamiento De -40 °C a +80 °C
Humedad relativa en funcionamiento Del 15 % al 85 %, sin condensación
Clasificación IP IEC 60529: IP65
Garantía Un año

Productos Relacionados
