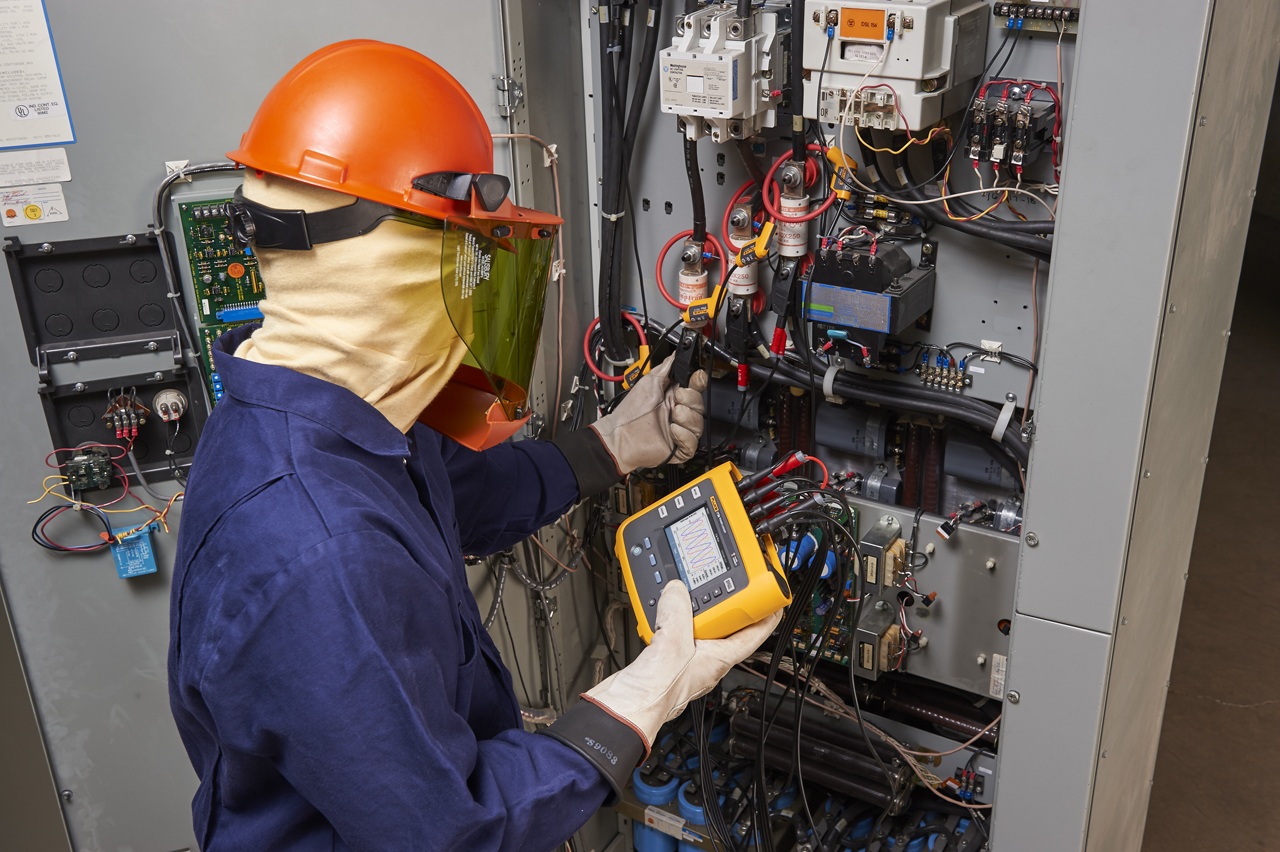

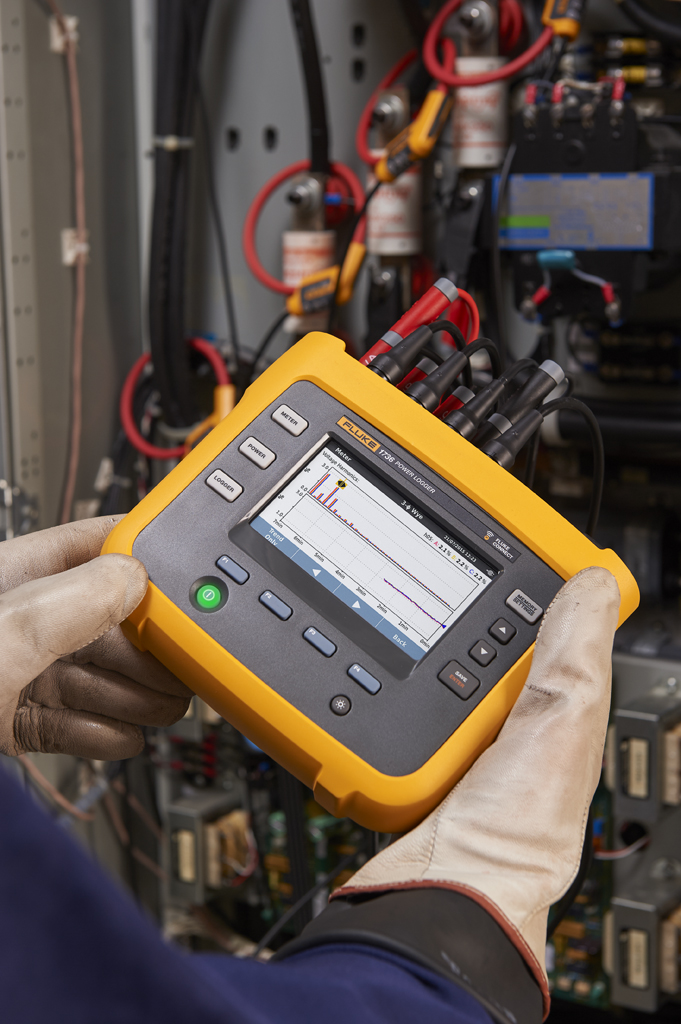

Especificaciones

Precisión

Parámetro

Rango

Resolución

Precisión intrínseca en las condiciones de referencia (% de la lectura + % de la escala completa)

Tensión

1000 V

0,1 V

± (0,2% + 0,01%)

Corriente: entrada directa

i17xx-flex 1500 12"

150 A

0,1 A

± (1% + 0,02%)

1500 A

1 A

± (1% + 0,02%)

i17xx-flex 3000 24"

300 A

1 A

± (1% + 0,03%)

3000 A

10 A

± (1% + 0,03%)

i17xx-flex 6000 36"

600 A

1 A

± (1,5% + 0,03%)

6000 A

10 A

± (1,5% + 0,03%)

Pinza i40s-EL

4 A

1 mA

± (0,7% + 0,02%)

40 A

10 mA

± (0,7% + 0,02%)

Frecuencia

42,5 Hz a 69 Hz

0,01 Hz

± (0,1%)

Entrada auxiliar

± 10 V CC

0,1 mV

± (0,2% + 0,02%)

Tensión mín./máx.

1000 V

0,1 V

± (1% + 0,1%)

Corriente mín./máx.

Definida según el accesorio

Definida según el accesorio

± (5% + 0,2%)

Distorsión armónica total (THD) en tensión

1000%

0,1%

± 0,5

THD de corriente

1000%

0,1%

± 0,5

2º a 50º armónico de tensión

1000 V

0,1 V

≥ 10 V: ± 5% de lectura

< 10 V: ± 0,5 V

2º a 50º armónico de corriente

Definida según el accesorio

Definida según el accesorio

≥ 3% del rango de corriente: ± 5% de lectura

< 3% del rango de corriente: ± 0,15% de rango

Desequilibrio

100%

0,1%

± 0,2

Incertidumbre intrínseca ± (% de lectura + % de rango)¹

Parámetro

Cantidad de influencia

iFlex1500-12

iFlex3000-24

iFlex6000-36

i40S-EL

150 A / 1500 A

300 A / 3000 A

600 A / 6000 A

4 A / 40 A

Potencia activa P

FP ≥ 0,99

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

1,2% + 0,005%

Energía activa E_a

FP ≥ 0,99

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

1,2% + 0,005%

Potencia aparente S

0 ≤ FP ≤1

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

1,2% + 0,005%

Energía aparente E_ap

0 ≤ FP ≤1

1,2% + 0,005%

1,2% + 0,0075%

1,7% + 0,0075%

1,2% + 0,005%

Potencia reactiva Q

0 ≤ FP ≤1

2,5% de la potencia aparente medida

Energía reactiva E_r

0 ≤ FP ≤1

2,5% de la potencia aparente medida

Factor de potencia FP

–

± 0,025

Factor de potencia de desplazamiento

–

± 0,025

DBF/cosϕ

–

± 0,025

Incertidumbre adicional en % de rango¹

V_P-N> 250 V

0,015%

0,0225%

0,0225%

0,015%

¹Rango = 1000 V x Irango
Condiciones de referencia:

• Condiciones ambientales: 23 °C ± 5 °C, instrumento en marcha durante un mínimo de 30 minutos, sin campos magnéticos/eléctricos externos, HR < 65%
• Condiciones de entrada: Cosϕ/FP=1, señal sinusoidal f=50/60 Hz, alimentación eléctrica 120 V/230 V ± 10%.
• Especificaciones de corriente y potencia: Entrada de tensión monofásica: 120 V/230 V o trifásico en estrella/triángulo: Corriente de entrada 230 V/400 V: I > 10% de Irango
• Conductor principal de las pinzas o bobina Rogowski en posición central
• Coeficiente de temperatura: Sumar 0,1 x la precisión especificada por cada grado Celsius por encima de 28 °C o por debajo de 18 °C.

Especificaciones eléctricas

Alimentación

Rango de tensión

100 V a 500 V si se utiliza un conector de entrada seguro cuando se alimenta desde el circuito de medida

100 V a 240 V al utilizar un cable de alimentación estándar (IEC 60320 C7)

Consumo

50 VA como máximo (15 VA como máximo cuando se alimenta utilizando una entrada IEC 60320)

Eficiencia

≥ 68,2% (conforme a las normas de eficiencia energética)

Consumo máximo sin carga

< 0,3 W solamente cuando se alimenta utilizando una entrada IEC 60320

Frecuencia de red

50/60 Hz ± 15%

Batería

Ión-litio de 3,7 V, 9,25 Wh, reemplazable por el usuario

Autonomía de la batería en funcionamiento

Cuatro horas en modo de funcionamiento estándar, hasta 5,5 horas en modo de ahorro de energía

Tiempo de carga

< 6 h

Adquisición de datos

Resolución

Muestreo síncrono de 16 bit

Frecuencia de muestreo

10,24 kHz a 50/60 Hz sincronizados a la frecuencia de la red

Frecuencia de la señal de entrada

50/60 Hz (42,5 a 69 Hz)

Tipos de circuitos

1-φ, 1-φ IT, fase dividida, 3-φ en triángulo, 3-φ en estrella, 3-φ en estrella IT, 3-φ en estrella equilibrada, 3-φ Aron/Blondel (triángulo de 2 elementos), 3-φ en triángulo abierto, solo corrientes (estudios de carga)

Almacenamiento de datos

Memoria flash interna (no reemplazable por el usuario)

Tamaño de la memoria

Normalmente 10 sesiones de registro de 8 semanas con intervalos de 1 minutos y 500 eventos¹

¹La cantidad de sesiones de registro y el periodo de registro dependen de los requisitos del usuario.

Intervalo básico

Parámetros medidos

Tensión, corriente, aux., frecuencia, THD V, THD A, potencia, factor de potencia, potencia fundamental, DPF, energía

Intervalo promedio

Seleccionable por el usuario: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min

Valores mín/máx del tiempo promedio

Tensión, corriente: Ciclo completo del verdadero valor eficaz actualizado cada medio ciclo (URMS1/2 de acuerdo con IEC61000-4-30 Alimentación auxiliar: 200 ms

Intervalo de demanda (Modo de medida de energía)

Parámetros medidos

Energía (Wh, Varh, VAh), FP, demanda máxima, coste de energía

Intervalo

Seleccionable por el usuario: 5 min, 10 min, 15 min, 20 min, 30 min, apagado

Medidas de calidad eléctrica

Parámetro medido

Tensión, frecuencia, desequilibrio, armónicos de tensión, THD V, corriente, armónicos, THD A, TDD

Intervalo promedio

10 min.

Armónicos

2º a 50º armónico

Distorsión armónica total (THD)

Calculado en 50 armónicos

Eventos

Tensión: bajadas, aumentos, interrupciones, corriente: sobrecarga de corriente

Registros disparados

Ciclo completo del verdadero valor eficaz actualizado cada medio ciclo de tensión y corriente (Urms1/2 de acuerdo con IEC61000-4-30)

Forma de onda de la tensión y corriente (1738)

Cumplimiento de las normas

Armónicos

IEC 61000-4-7: Clase 1

IEEE 519 (armónicos de corta duración)

Calidad eléctrica

IEC 61000-4-30 Clase S, IEC62586-1 (dispositivo PQI-S)

Alimentación

IEEE 1459

Conformidad de calidad eléctrica

EN50160 (para los parámetros medidos)

Interfaces

USB-A

Transferencia de archivos a través de unidad flash USB, actualizaciones de firmware
Corriente máx.: 120 mA

Wi-Fi

Transferencia de archivos y control remoto a través de conexión directa o infraestructura Wi-Fi

Bluetooth

Lectura de datos de medida auxiliar de los módulos de la serie Fluke Connect® 3000 (opción de actualización de 1738 o 1736 necesaria)

Mini USB

Dispositivo de descarga de datos a PC

Entradas de tensión

Número de entradas

4 (3 fases y neutro)

Tensión máxima de entrada

1000 Vrms, CF 1,7

Impedancia de entrada

10 MΩ

Ancho de banda (-3 dB)

42,5 Hz - 3,5 kHz

Escala

1:1 y variable

Categoría de seguridad

CAT III 1000 V / CAT IV 600 V

Entradas de corriente

Número de entradas

4, modo seleccionado automáticamente para el sensor conectado

Tensión de entrada

Entrada de pinza: 500 mVrms/50 mVrms; CF 2,8

Entrada de bobina de Rogowski

150 mVrms/15 mVrms a 50 Hz, 180 mVrms/18 mVrms a 60 Hz; CF 4; todo en rango de sonda nominal

Rango

1 A a 150 A / 10 A a 1500 A con sonda de corriente flexible i17XX-flex1500, 12"

3 A a 300 A / 30 A a 3000 A con sonda de corriente flexible i17XX-flex3000, 24"

6 A a 600 A / 60 A a 6000 A con sonda de corriente flexible i17XX-flex6000, 36"

40 mA a 4 A / 0,4 a 40 A con pinza i40s-EL de 40 A

Ancho de banda (-3 dB)

42,5 Hz - 3,5 kHz

Escala

1:1 y variable

Entradas auxiliares

Número de entradas

2

Rango de entrada

0 a ± 10 V CC, 1 lectura/s

Factor de escala

Formato: mx + b (ganancia y offset) configurable por el usuario

Unidades mostradas

Configurable por el usuario (7 caracteres, por ejemplo, °C, psi, o m/s)

Conexión inalámbrica

Número de entradas

2

Módulos compatibles

Fluke Connect® serie 3000

Adquisición

1 lectura

Especificaciones ambientales

Temperatura de funcionamiento

-10 °C a +50 °C (14 °F a 122 °F)

Temperatura de almacenamiento

-20 °C a +60 °C (de -4 °F a 140 °F) con batería: -20 °C a +50 °C (-4 °F a 122 °F)

Humedad de funcionamiento

10 °C a 30 °C (50 °F a 86 °F ) máx 95% HR

30 °C a 40 °C (86 °F a 104 °F ) máx 75% HR

40 °C a 50 °C (104 °F a 122 °F ) máx 45% HR

Altitud de funcionamiento

2000 m (hasta 4000 m disminuir a 1000 V CAT II / 600 V CAT III / 300 V CAT IV)

Altitud de almacenamiento

12.000 m

Carcasa

IP50 conforme a EN60529

Vibraciones

MIL-T-28800E, Tipo 3, Categoría III, Clase B

Seguridad

IEC 61010-1

Entrada de toma eléctrica IEC: Categoría de sobretensión II, grado de contaminación 2

Terminales de tensión: Categoría de sobretensión CAT IV, grado de contaminación 2

IEC 61010-2-031: CAT IV 600 V/CAT III 1000 V

Compatibilidad electromagnética

EN 61326-1: CISPR 11 industrial: Grupo 1, clase A

Corea (KCC): Equipo de Clase A (equipo de difusión y comunicación industrial)

EE.UU. (FCC): 47 CFR 15 apartado B. Este producto se considera exento según la cláusula 15.103

Coeficiente de temperatura

0,1 x especificación de precisión/°C

Especificaciones generales

Pantalla LCD en color

Panel táctil resistiva de matriz activa TFT de 4,3 pulgadas y 480 x 272 píxeles

Garantía

Instrumento y alimentación: Dos años (batería no incluida)

Accesorios: un año

Ciclo de calibración: dos años

Dimensiones

Instrumento: 19,8 cm x 16,7 cm x 5,5 cm (7,8 x 6,6 x 2,2 pulgadas)

Fuente de alimentación: 13,0 cm x 13,0 cm x 4,5 cm (5,1 x 5,1 x 1,8 pulgadas)

Instrumento con fuente de alimentación conectada: 19,8 cm x 16,7 cm x 9 cm (7,8 x 6,6 x 3,5 pulgadas)

Peso

Instrumento: 1,1 kg (2,5 libras)

Fuente de alimentación: 400 g (0,9 libras)

Protección contra manipulaciones

Ranura de seguridad de Kensington

Especificaciones de la sonda de corriente flexible i17xx-flex 1500 12"

Rango de medida

1 a 150 A CA / 10 a 1500 A CA

Corriente no destructiva

100 kA (50/60 Hz)

Error intrínseco para la condición de referencia*

± 0,7% de la lectura

Precisión de 173x + iFlex

± (1% de la lectura + 0,02% del rango)

Coeficiente de temperatura en el rango de la temperatura de funcionamiento

0,05% de la lectura/°C 0,09% de la lectura/°F

Tensión de funcionamiento

CAT III 1000 V, CAT IV 600 V

Longitud del cable de la sonda

305 mm (12 pulgadas)

Diámetro del cable de la sonda

7,5 mm (0,3 pulgadas)

Radio mínimo de curvatura

38 mm (1,5 pulgadas)

Longitud del cable de salida

2 m (6,6 pies)

Peso

115 g

Material del cable de la sonda

TPR

Material del acoplamiento

POM + ABS/PC

Cable de salida

TPR/PVC

Temperatura de funcionamiento

-20 °C a +70 °C (-4 °F a 158 °F) la temperatura del conductor bajo prueba no debe superar los 80 °C (176 °F)

Temperatura en reposo

-40 °C a +80 °C (-40 °F a 176 °F)

Humedad relativa de trabajo

15% a 85% sin condensación

Protección IP

IEC 60529:IP50

Garantía

Un año

*Condición de referencia:

• Condiciones ambientales: 23 °C ± 5 °C, sin campos magnéticos/eléctricos externos, HR 65%
• Conductor primario en posición central
