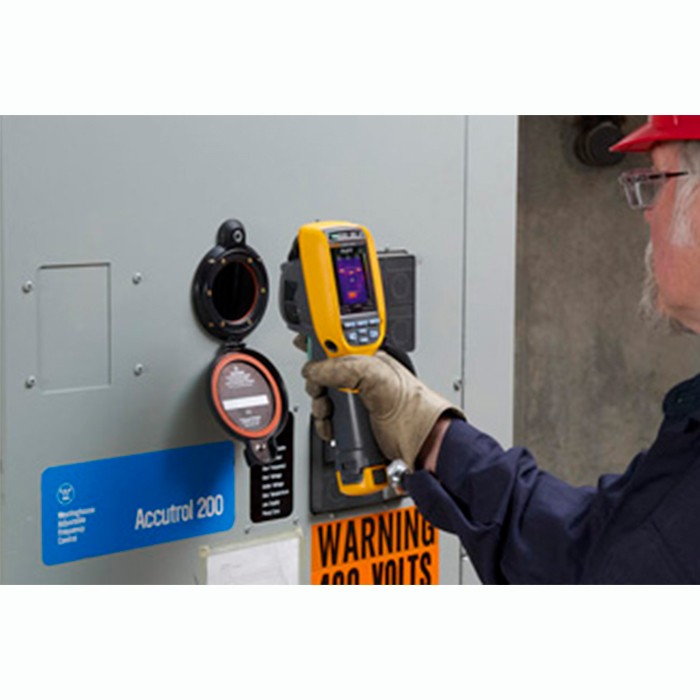

La mayor inversión de una empresa no es el equipo que está detrás de la puerta del panel; la prioridad principal es ofrecer la máxima protección a los electricistas, ingenieros e inspectores que arriesgan sus vidas todos los días haciendo su trabajo.
El revestimiento ClirVu ® - exclusivo de las ventanas infrarrojas de Fluke - sella la óptica antes del montaje para proteger contra la degradación de la humedad, por lo que es perfecto para ambientes muy calientes o muy fríos.
Cada ventana infrarroja de Fluke incorpora una placa de identificación con un número exclusivo que permite confirmar la localización y efectuar reparaciones rápidamente.
Para obtener una opción de acceso con llave de seguridad, consulte CV301 IR Window.
La serie CV de ventanas infrarrojas está también disponible en los tamaños de 50 mm (2 pulg) y 95 mm (4 pulg).
| Especificaciones generales |
| Dimensiones |
75 mm (3 pulg.) |
| Rango de tensión |
Todos |
| Tipo de entorno NEMA |
Tipo 4/12 (interior/exterior) |
| AutoGround™ |
Sí |
| Óptica de ClirVu® |
Sí |
| Temperatura de trabajo |
-40 °C a +232 °C (-40 ° F a +450 °F) y +260 °C (500 °F) intermitente |
| Compatible con todas las cámaras Fluke |
Sí |
| Sistema de bloqueo de contratuerca |
Sí |
| Carcasa y cierre unidos permanentemente |
Sí |
| Instalación de un solo orificio |
Sí |
| Opciones de cierre de giro manual o con clave de seguridad para la puerta |
Sí |
| Capacidad de fusión e inspección visual |
Sí |
| Infrarrojos de onda corta/media/larga y resistencia a los rayos ultravioleta |
Sí |
| Clasificaciones y pruebas |
| Prueba con arco (IEEE C37.20.7) |
63 kA durante 30 ciclos a 60 Hz conforme a KEMA |
| Reconocimiento de componentes de 50 V de UL |
Sí |
| UL 50 / clasificación medioambiental NEMA |
NEMA tipo 4/12 |
| UL1558 |
Sí |
| CSA C22.2 No. |
Sí |
| Tipo de clasificación CSA |
Tipo 4 |
| Clasificación IP |
IP67 a TUV |
| Registro de Lloyds |
Dispositivos de distribución marinos de hasta 11 kV, para su uso en interiores y exteriores (sólo mar adentro) |
| Resistencia a la vibración |
IEC60068-2-6 a TUV |
| Resistencia a la humedad |
IEC60068-2-3 a TUV |
| Instalación |
| Diámetro de orificio de montaje requerido |
89,89 mm (3,539 pulg.) |
| Kit de perforadora Greenlee® = perforadora/matriz |
739BB = 1431AV/1432AV |
| Grosor máximo recomendado para el panel |
Calibre 10 |
| Altura total de la ventana |
141,5 mm (5,57 pulg.) |
| Anchura total de la ventana |
111,5 mm (4,39 pulg.) |
| Grosor total de la ventana |
16,2 mm (0,64 pulg.) |
| Cierre de la puerta |
Manual |
| Componentes ópticos |
| Diámetro del inserto óptico |
75 mm (2,96 pulg.) |
| Diámetro de la abertura de visualización |
67,95 mm (2,675 pulg.) |
| Área de la abertura de visualización |
3.626 mm cuadrados (5,62 pulgadas cuadradas) |
| Grosor |
2 mm (0,08 pulg.) |
| Otros |
| Garantía |
Sustitución de por vida en caso de defectos de fabricación |
