UAT-505 Localizador servicios subterráneos

Detecta y mide la profundidad de tuberías y cables enterrados

Aumente la productividad en el lugar de trabajo con una localización exacta y precisa

El Kit del Localizador de servicios públicos subterráneos Amprobe UAT-505 es la solución robusta y económica para localizar alambres, cables y tuberías subterráneos energizados y desenergizados. El Transmisor utiliza la frecuencia probada de 33 kHz, ideal para la mayoría de las aplicaciones de localización. Rastree la señal en los Modos de Conexión de cables de prueba directa o de inducción con el Receptor. El Receptor presenta una respuesta rápida de sonido y medidor y mediciones de profundidad fáciles a 20 pies con tan solo presionar un botón, al igual que Modos de Potencia y Radio altamente sensibles que detectan cables energizados y señales de radio en líneas subterráneas.



Características

     Localiza alambres y cables subterráneos energizados y desenergizados.

    •     Localiza tuberías de metal subterráneas.

    •     Múltiples modos de rastreo para localizar y rastrear servicios energizados y desenergizados en una variedad de aplicaciones: Modo de Potencia, Modo de Radio, Modo de Inducción y Modo de Conexión de cables de prueba directos

     Medición de profundidad de hasta 20 pies, detección y seguimiento de servicios públicos enterrados hasta 100 pies de profundidad (solo en el Modo de Conexión de cables de prueba directa)

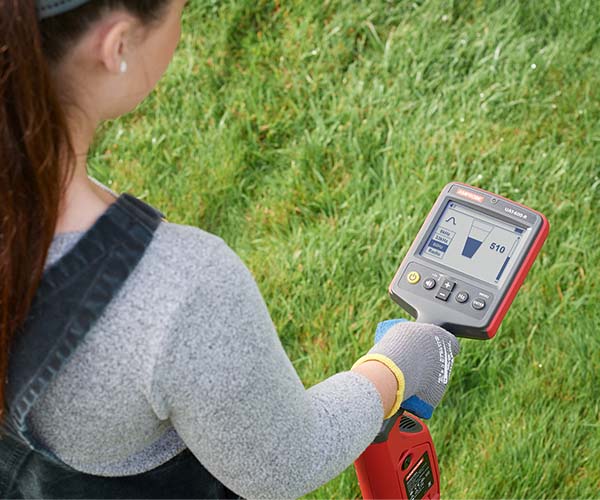

     El Receptor cuenta con una pantalla de alto contraste con retroiluminación automática y control de ganancia semiautomático para una rápida ubicación y control de la señal.

      •     Frecuencia de transmisión de 33 kHz: la mejor frecuencia para localizaciones generales

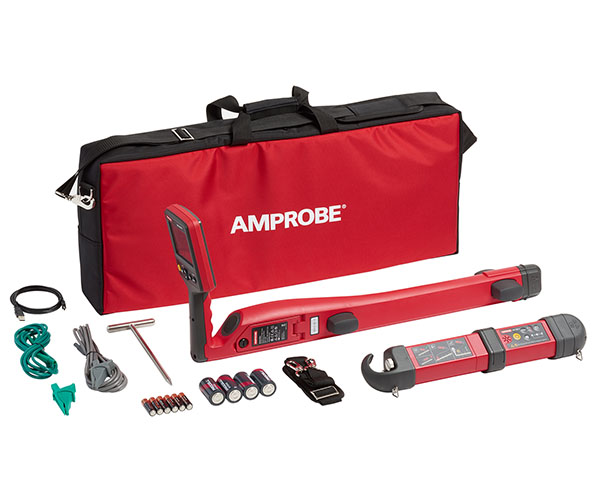

Kit completo listo para usar: Receptor, Transmisor, cables de prueba, pilas y estuche de transporte



Transmisor UAT-500-T

Tensión de funcionamiento

Circuito desenergizado solo para Modo de Conexión directa

Frecuencia de transmisión

33 kHz

Modos de rastreo

Desenergizado:

Modo de inducción Modo de conexión directa. Modo abrazadera

Salida de potencia del Modo de

transmisión

Máx. 1 vatio

Tensión de salida

Máx. 35 V rms

Corriente de salida

Máx. 100 mA rms

Modos de localización

Ajuste de sensibilidad (control

de ganancia)

Medida de profundidad

Exactitud de la medición de

profundidad

Sensibilidad a 1 m (normal)

Retroiluminación de pantalla

Indicación de señal visual

Dos LED que indican Señal Alta y Baja

Indicación de señal de audio

Modos de señal continua: Tono de audio continuo

Modo de señal de pulso: Tono de audio pulsado rápido

Receptor compatible

Receptor UAT-600-R

Transmisor compatible

Accesorios compatibles

Abrazadera de señal SC-600 Conjunto de cable de prueba TL-UAT-500

Pantalla

Tasa de actualización

Temperatura y humedad de

funcionamiento

De -4 °F a 122 °F (De -20 °C a 50 °C), ≤ 80 % HR

Temperatura y humedad de almacenamiento

De -40 °F a 140 °F (De -40 °C a 60 °C), 80 % HR

Altitud de funcionamiento

< 6561 pies (< 2000 m)

Grado de polución

2

Clasificación de IP

IP54

Prueba de caídas



Fuente de alimentación

Cuatro pilas alcalinas D de 1,5 V

Apagado automático



Vida útil de las pilas

Aprox. 12 horas a 70 °F (21 °C) (Normal)

Indicación de pilas por

agotarse

                   Los LED Bajo y Alto parpadean cada 1,5 segundos y el sonido de audio emite un pulso cada 1,5 segundos

Categoría de medición

Aprobación de agencias



Cumplimiento de seguridad

IEC 61010-1, CSA/UL 61010-1,

IEC 61010-031, CSA/UL 61010-031 (terminales de prueba)



Compatibilidad electromagnética

                  IEC 61326-1 Corea (KCC): Equipo de Clase A (Equipo de difusión y comunicación industrial) [1]

[1] Este producto cumple los requisitos de un equipo industrial de onda electromagnética (Clase A), y el vendedor o el usuario deberán estar al

tanto de esto. Este equipo está diseñado para el uso en entornos

comerciales y no se deberá utilizar en hogares.

Tamaño (A x L x P)

Aprox. 18,1 x 3,5 x 2,6 pulgadas (460 x 90 x 65 mm)

Peso

Aprox. 3,9 lb (1,77 kg) (pilas instaladas)
