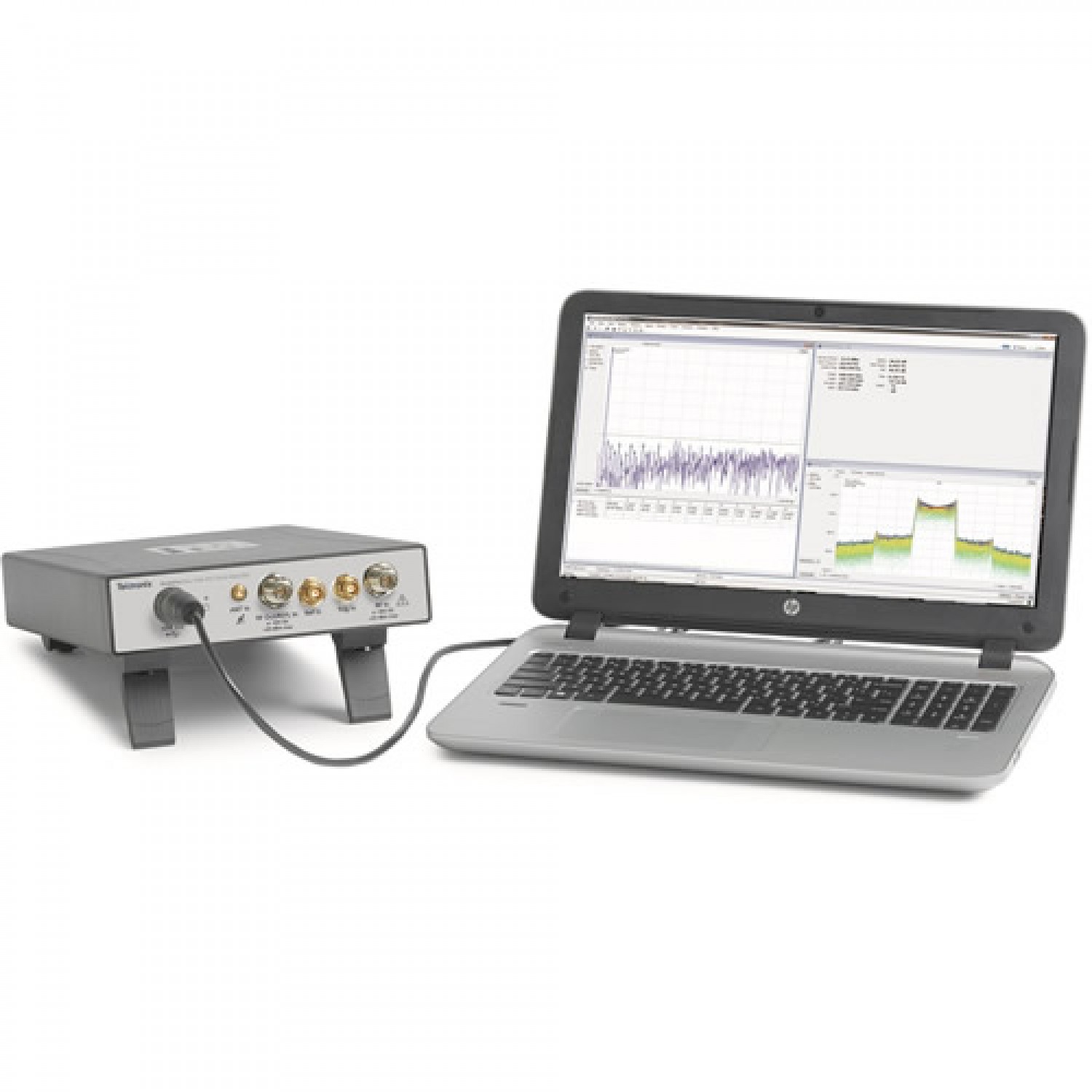

Rango de frecuencia de entrada de RF

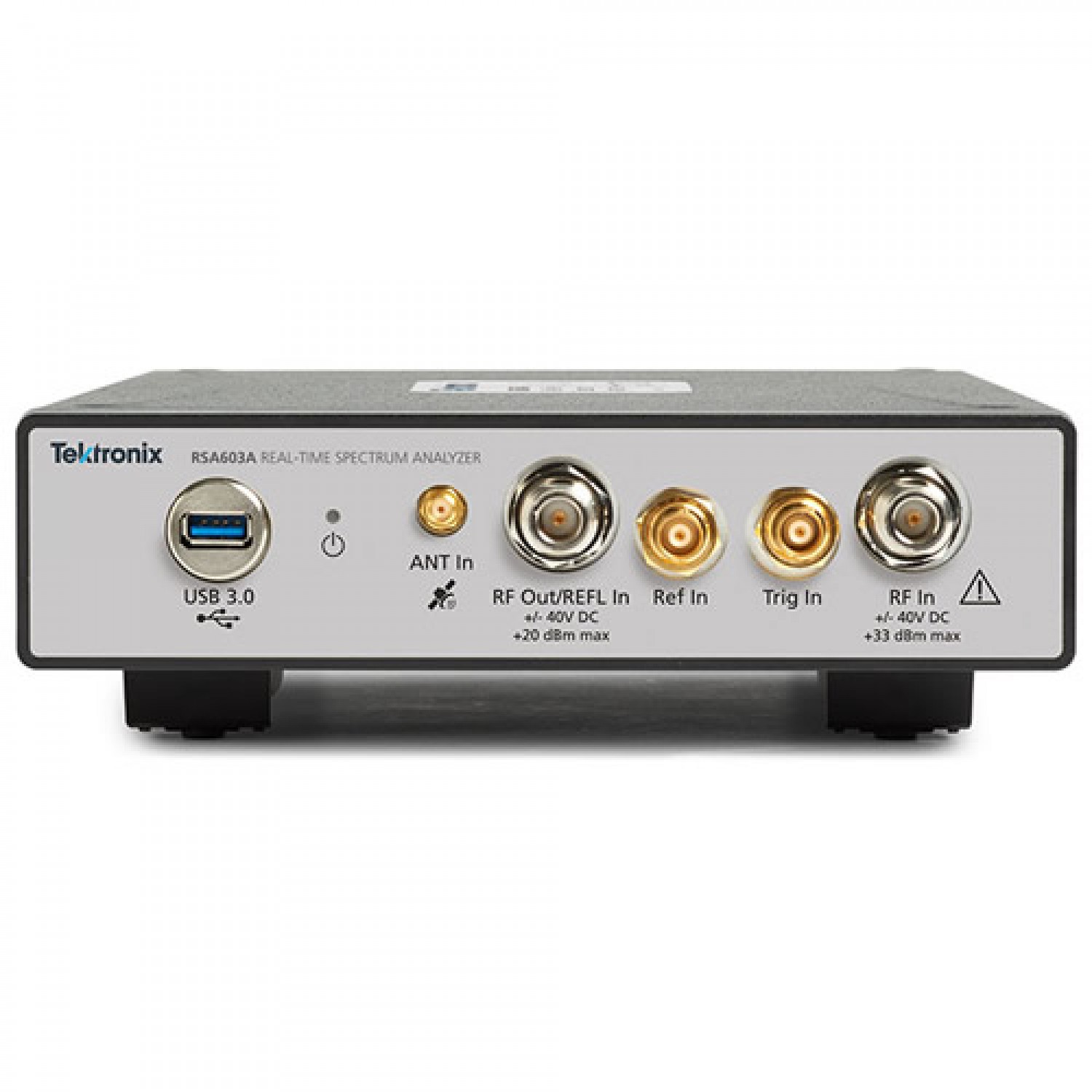

RSA603A
9 kHz a 3 GHzRSA607A
9 kHz a 7.5 GHz

Precisión de lectura del marcador de frecuencia

± (RE × MF + 0.001 × Span) Hz

RE: Error de frecuencia de referencia

MF: frecuencia de marcador [Hz]

Precisión de referencia de frecuencia

Precisión inicial en la calibración (30 minutos de calentamiento)

± 1 x 10 -6

Primer año de envejecimiento, típico

± 1 x 10 -6 (1 año)

Error acumulativo (precisión inicial + temperatura + envejecimiento), típico

3 x 10 -6 (1 año)

Deriva de temperatura

± 0.9 x 10 -6 (-10 a 60 ° C)

Entrada de referencia externa

Conector BNC, 50 Ω nominal

Frecuencia de entrada de referencia externa

Cada 1 MHz de 1 a 20 MHz más lo siguiente: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz y 19.6608 MHz.Cada 1 MHz de 1 a 20 MHz más lo siguiente: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz y 19.6608 MHz.

El nivel espurio en la señal de entrada debe ser inferior a -80 dBc dentro de un desplazamiento de 100 kHz para evitar la espuria en pantalla.

Rango de entrada de referencia externa

± 5 ppm

Nivel de entrada de referencia externa

-10 a +10 dBm

GNSS

Precisión, cuando está bloqueado a GNSS 1

± 0.025 ppm 2

Precisión entrenada GNSS, cuando la antena GNSS está desconectada 3 , 4

± 0.025 ppm 5
± 0.08 ppm 6
1 Probado con el sistema GPS.
2 Para usar con una estabilidad de ± 0.025ppm, la unidad debe encenderse continuamente durante 2 a 5 días después del desembalaje inicial.
3 Probado con el sistema GPS.
4 Durante 24 horas de operación continua dentro de los límites de temperatura (ver notas al pie 5 y 6) después del entrenamiento GNSS. Consulte la especificación de error acumulativo si opera en modo entrenado GNSS más de 24 horas desde el último entrenamiento.
5 Para menos de 3 ° C, cambie la temperatura ambiente después del entrenamiento.
6 Para menos de 10 ° C, cambie la temperatura ambiente después del entrenamiento.

Entrada RF

Impedancia RF

50 Ω

RF VSWR (RF Attn = 20 dB), típico

<1.2 (10 MHz a 3 GHz)
<1.5 (> 3 GHz a 7.5 GHz)

Preamplificador RF VSWR activado, RSA503A y RSA507A, típico

<1.5 (10 MHz a 6 GHz, RF ATT = 10 dB, preamplificador activado)
<1.7 (> 6 GHz a 7.5 GHz, RF ATT = 10 dB, preamplificador activado)

Nivel de entrada de RF máximo

Tensión DC máxima

±40 V (entrada de RF)

Máxima potencia de entrada segura

(+) 33 dBm (entrada de RF, 10 MHz a 7.5 GHz, RF Attn ≥ 20 dB)
(+)13 dBm (entrada de RF, 9 kHz a 10 MHz)
(+)20 dBm (entrada de RF, RF Attn <20 dB)

Máxima potencia de entrada segura (preamplificador activado)

(+)33 dBm (entrada de RF, 10 MHz a 7.5 GHz, RF Attn ≥ 20 dB)
(+)13 dBm (entrada de RF, 9 kHz a 10 MHz)

Máxima potencia de entrada medible

(+)30 dBm (entrada RF, ≥10 MHz a Fmax, RF ATT Auto)
(+)20 dBm (entrada de RF, <10 MHz, RF ATT Auto)

Atenuador RF de entrada

0 dB a 51 dB (paso de 1 dB)

Amplitud y RF

Amplitud y planitud de RF

Rango de ajuste del nivel de referencia

-170 dBm a +40 dBm, paso de 0.1 dB, (entrada RF estándar)

Precisión de amplitud en todas las frecuencias centrales

Rango de frecuencia central 18 ⁰C a 28 ⁰C
9 kHz ≤ 3.0 GHz ± 0.8 dB
> 3 a 7,5 GHz ± 1.5 dB

Precisión de amplitud en todas las frecuencias centrales: preamplificador activado (18 28 a 28 ℃, atenuador de RF de 10 dB)

Rango de frecuencia central 18 ⁰C a 28 ⁰C
100 kHz a ≤3.0 GHz ± 1.0 dB
> 3 a 7,5 GHz ± 1.75 dB

Ganancia de preamplificador

27 dB a 2 GHz
21 dB a 6 GHz (RSA607A)

Respuesta de canal (amplitud y desviación de fase), típica

Para estas especificaciones, use una ventana superior plana para una precisión máxima de verificación de amplitud de CW con la configuración del atenuador de RF a 10 dB.

Característica Descripción

Frecuencia central de medida Lapso Amplitud plana, típica Amplitud plana, RMS, típica Linealidad de fase, RMS, típica
9 kHz a 40 MHz ≤40 MHz 1 ± 1.0 dB 0.60 dB
> 40 MHz a 4.0 GHz ≤20 MHz ± 0,10 dB 0.08 dB 0.3 °
> 4 GHz a 7.5 GHz ≤20 MHz ± 0.35 dB 0,20 dB 0.7 °
> 40 MHz a 4 GHz ≤40 MHz ± 0.15 dB 0.08 dB 0.6 °
> 4 GHz a 7.5 GHz ≤40 MHz ± 0,40 dB 0,20 dB 1.0 °

Respuesta del canal (amplitud plana)
Para estas especificaciones, use una ventana superior plana para una precisión máxima de verificación de amplitud de CW con la configuración del atenuador de RF a 10 dB. Las especificaciones son válidas para las frecuencias de los centros de prueba enumeradas al final de la tabla.

Característica Descripción
Planitud de amplitud

Lapso
≤20 MHz ± 0.5 dB
≤40 MHz ± 0.5 dB
Frecuencias del centro de prueba (en MHz) 21, 30, 500, 1000, 1500, 2000, 2500, 3000, 3500, 3950, 4050, 4500, 4850, 4950, 5500, 5750, 5850, 6200, 6650, 6750, 7000, 7450

1 Las extensiones de alcance no pueden exceder el límite de frecuencia inferior del instrumento

Desencadenar

Entrada de disparo / sincronización, típica

Rango de voltaje: TTL, 0.0 V a 5.0 V
Nivel de activación (activación de Schmitt):
Tensión umbral positiva: 1.6 V min, 2.1 V max
Tensión umbral negativa: 1.0 V mín., 1.35 V máx.
Impedancia: 10 k ohmios con pinzas schottky a 0 V, +3.4 V

Incertidumbre de sincronización del disparador externo

> Ancho de banda de adquisición de 20 MHz a 40 MHz: ± 250 ns
La incertidumbre aumenta a medida que disminuye el ancho de banda de adquisición.

Disparador de potencia

Activador de potencia, típico
Rango: 0 dB a -50 dB desde el nivel de referencia, para niveles de activación> 30 dB por encima del nivel de ruido.
Tipo: borde ascendente o descendente
Tiempo de rearmado del disparador: ≤ 100 μseg

Incertidumbre de temporización de posición del disparador

> Ancho de banda de adquisición de 20 MHz a 40 MHz: ± 250 ns
La incertidumbre aumenta a medida que disminuye el ancho de banda de adquisición.

Precisión de nivel de disparo de potencia

± 1.5 dB para señal CW a frecuencia central sintonizada para niveles de disparo> 30 dB por encima del nivel de ruido.
Esta especificación es adicional a la incertidumbre de precisión de amplitud general para el modo SA.

Ruido y distorsión
Nota: Todas las mediciones de ruido y distorsión se realizan con Preamp OFF, excepto donde se indique.

Intercepción de mensajería instantánea de tercer orden (TOI)

(+)12 dBm a 2.130 GHz

Intercepción de mensajería instantánea de tercer orden (TOI),

Preamplificador, típico

Preamplificador, típico
+10 dBm (9 kHz a 25 MHz)
+15 dBm (25 MHz a 3 GHz)
+15 dBm (3 GHz a 4 GHz, RSA607A)
+10 dBm (4 GHz a 7.5 GHz, RSA607A)

Preamplificador, típico
-20 dBm (9 kHz a 25 MHz)
-15 dBm (25 MHz a 3 GHz)
-15 dBm (3 GHz a 4 GHz)
-20 dBm (4 GHz a 7.5 GHz, RSA607A)

Distorsión de intermodulación de tercer orden

-74 dBc a 2.130 GHz
Cada nivel de señal -25 dBm en la entrada de RF. Separación de tonos de 2 MHz. Atenuador = 0, Nivel de referencia = -20 dBm.

Distorsión de intermodulación de tercer orden

Preamplificador, típico

<-70 dBc (10 kHz a 25 MHz)
<-80 dBc (25 MHz a 3 GHz)
<-80 dBc (3 GHz a 4 GHz)
<-70 dBc (4 GHz a 6 GHz, RSA607A)
<-70 dBc (6 GHz a 7.5 GHz, RSA607A)

Cada nivel de señal -25 dBm en la entrada de RF. Separación de tonos de 2 MHz. Atenuador = 0, Nivel de referencia = -20 dBm.

Preamplificador, típico

<-70 dBc (9 kHz a 25 MHz)
<-80 dBc (25 MHz a 3 GHz)
<-80 dBc (3 GHz a 4 GHz)
<-70 dBc (4 GHz a 6 GHz, RSA607A)
<-70 dBc (6 GHz a 7.5 GHz, RSA607A)

Cada nivel de señal -55 dBm en la entrada de RF. Separación de tonos de 2 MHz. Atenuador = 0, Nivel de referencia = -50 dBm.

Segunda distorsión armónica, típica

2da distorsión armónica

<-75 dBc (40 MHz a 1.5 GHz)
<-75 dBc (1.5 GHz a 3.75 GHz, RSA607A)

Segunda distorsión armónica, preamplificador activado

<- 60 dBc, 40 MHz a 3.75 GHz, frecuencia de entrada

Intercepción de distorsión armónica segunda (SHI)

(+) 35 dBm (40 MHz a 1.5 GHz)
(+) 35 dBm (1.5 GHz a 3.75 GHz)

Intercepción de distorsión armónica segunda (SHI), preamplificador activado

(+) 15 dBm, 40 MHz a 3.75 GHz, frecuencia de entrada

Nivel de ruido promedio mostrado (DANL)

(Normalizado a 1 Hz RBW, con detector de registro promedio)

Rango de frecuencia Preamplificador Preamplificador, típico Preamplificador, típico

500 kHz a 1 MHz -138 dBm / Hz -145 dBm / Hz -130 dBm / Hz
1 MHz a 25 MHz -153 dBm / Hz -158 dBm / Hz -130 dBm / Hz
> 25 MHz a 1 GHz -161 dBm / Hz -164 dBm / Hz -141 dBm / Hz
> 1 GHz a 2 GHz -159 dBm / Hz -162 dBm / Hz -141 dBm / Hz
> 2 GHz a 3 GHz -156 dBm / Hz -159 dBm / Hz -138 dBm / Hz
> 3 GHz a 4.2 GHz, RSA607A -153 dBm / Hz -156 dBm / Hz -138 dBm / Hz
> 4.2 GHz a 6 GHz, RSA607A -159 dBm / Hz -162 dBm / Hz -147 dBm / Hz
> 6 GHz a 7.5 GHz, RSA607A -155 dBm / Hz -158 dBm / Hz -145 dBm / Hz

Ruido de fase

Compensar 1 GHz CF 1 GHz CF (típico) 2 GHz CF (típico) 6 GHz CF, (RSA607A) (típico) 10 MHz (típico)

10 kHz -94 dBc / Hz -97 dBc / Hz -96 dBc / Hz -94 dBc / Hz -120 dBc / Hz
100 kHz -94 dBc / Hz -98 dBc / Hz -97 dBc / Hz -96 dBc / Hz -124 dBc / Hz
1 MHz -116 dBc / Hz -121 dBc / Hz -120 dBc / Hz -120 dBc / Hz -124 dBc / Hz

** Para más características ver Ficha Técnica
