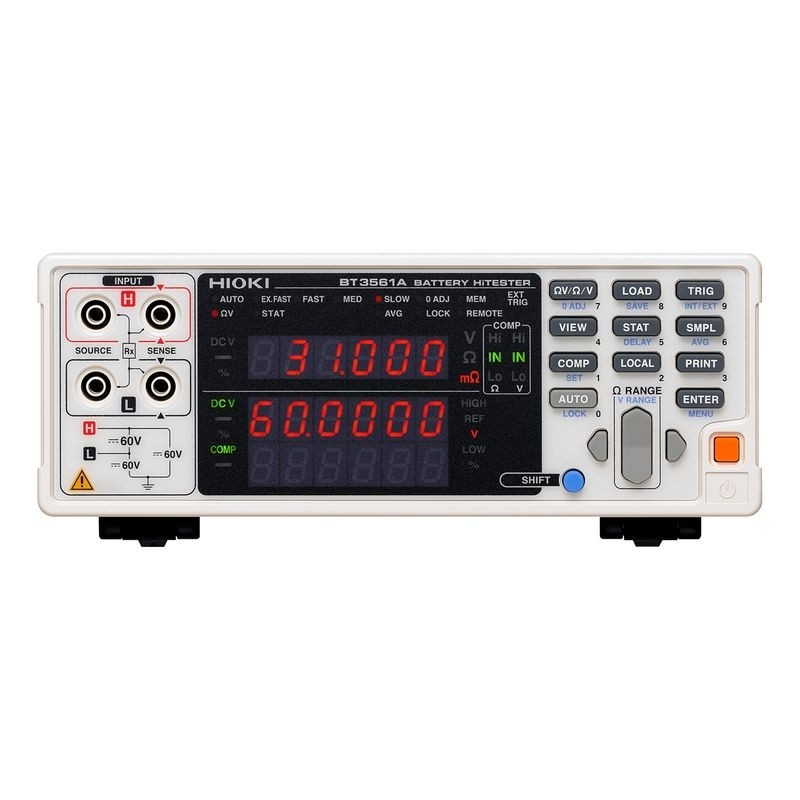

Probador de Batería BT3561A

Para inspección automatizada en línea de producción de celdas pequeñas para motores de potencia o paquetes pequeños de hasta 60 V.

Medición del rendimiento y la seguridad de las baterías mediante la resistencia interna (AC-IR) y la tensión en circuito abierto (OCV)

Inspeccionar la calidad de las celdas, los módulos y los paquetes terminados en las líneas de producción. Medir la resistencia interna (AC-IR) y la tensión de circuito abierto (OCV) para comprobar la calidad de las baterías. Las celdas producidas en la fábrica baterías se envían a la fábrica de producción de módulos después de someterse a una inspección previa al despacho. Dado que factores como las vibraciones durante el transporte e incluso el paso del tiempo pueden causar defectos, las baterías se someten a una inspección de aceptación antes de ser ensambladas en módulos y paquetes.

Principales características:

- Medición simultánea de la resistencia interna y la tensión en circuito abierto.

- Pruebas totalmente automatizadas para líneas de producción de pequeñas baterías para motores de potencia o pequeños packs de hasta 60 V.

- Rangos de medición de la resistencia: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

- Rangos de medición de tensión: 6 V/60 V

- Equipado con LAN

Especificaciones Básicas (Precisión Garantizada por un año)

Rangos de Medición de Resistencia

30 mΩMax. display: 31.000 mΩ, resolution: 1 μΩ, measurement current: 100 mA

300 mΩMax. display: 310.00 mΩ, resolution: 10 μΩ, measurement current: 10 mA

3 ΩMax. display: 3.1000 Ω, resolution: 100 μΩ, measurement current: 1 mA

30 ΩMax. display: 31.000 Ω, resolution: 1 mΩ, measurement current: 100 μA

300 ΩMax. display: 310.00 Ω, resolution: 10 mΩ, measurement current: 10 μA

3 kΩMax. display: 3.1000 kΩ, resolution: 100 mΩ, measurement current: 10 μA



Precisión Básica: ±0.5% rdg ±5 dgt30 mΩ range or more

Medición de Frecuencia: 1 kHz ±0.2 Hz

Metodo de Medición: AC four-terminal method

Rangos de medición de Voltaje

6 VMax. display: 6.00000 V, resolution: 10 μV

60 VMax. display: 60.0000 V, resolution: 100 μV



Precisión Básica: ±0.01% rdg. ±3 dgt.

Tiempo de Respuesta

10 ms

Periodo de Muestreo

Ω or V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)

ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)



Ω or V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW)

ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)

Funciones

Contact check, Zero adjustment (±1000 counts), Pulse measurement, Comparator (Hi/ IN/ Lo), Statistical calculations (Max. 30,000), Delay, Average, Panel saving/loading, Memory storage, LabVIEW® driver

Interfaces de Comunicación

LAN (TCP/IP, 10BASE-T/100BASE-TX)

RS-232C (Max. 38.4 kbps, Available as printer I/F)

EXT I/O (37-pin Handler interface)

Analog output (DC 0 V to 3.1 V)

Voltaje de Alimentación

100 to 240 V AC, 50 Hz/60 Hz, 35 VA max.

Dimensiones y Peso

215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
