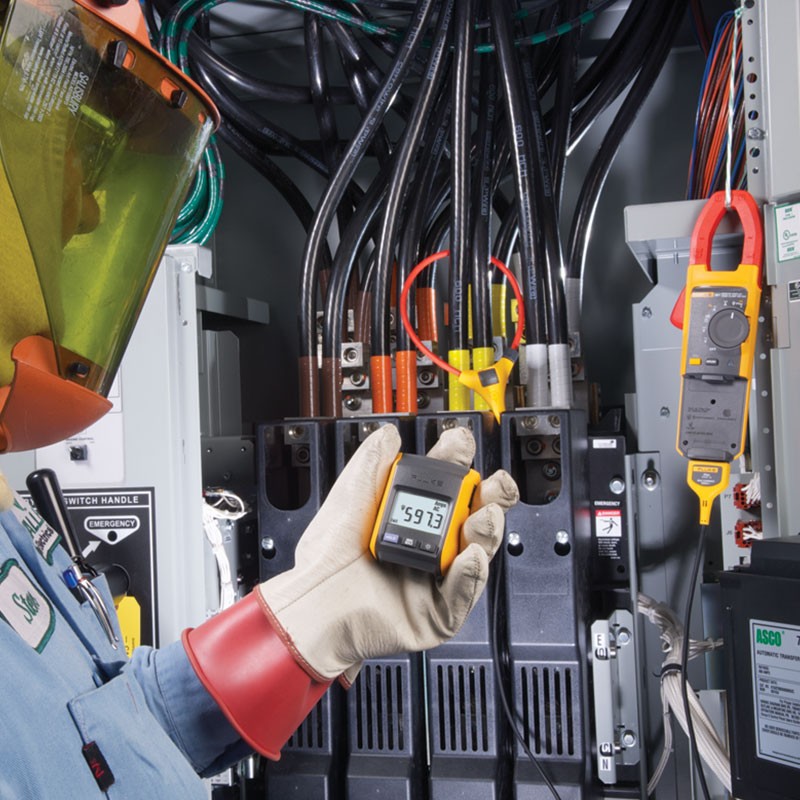

La pinza Fluke 381 realiza todas las tareas que puede esperar de una pinza amperimétrica y, además, le permite retirar la pantalla para disfrutar de una mayor flexibilidad. Un solo técnico ya puede realiza el trabajo que solía precisar de dos personas. Coloque la pinza Fluke 381 en el conductor, retire la pantalla y desplácese por la instalación para accionar los controles o retirar el equipo de protección, todo ello mientras observa lecturas en tiempo real.
La sonda de corriente flexible iFlex (incluida) amplía el rango de medida a 2.500 A de CA a la vez que proporciona una mayor flexibilidad de visualización, la posibilidad de medir en conductores con formas irregulares y un acceso a los cables mejorado.
Homologación de seguridad
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
| Especificaciones eléctricas | ||||
| Corriente CA por medio de mordaza | ||||
| Rango | 999,9 A | |||
| Resolución | 0,1 A | |||
| Exactitud | 2 % ± 5 dígitos (10-100 Hz) 5 % ± 5 dígitos (100-500 Hz) |
|||
| Factor de cresta (50/60 Hz) | 3 a 500 A 2,5 a 600 A 1,42 a 1000 A sume 2 % para factor de cresta > 2 |
|||
| Corriente CA por medio de sonda flexible de corriente | ||||
| Rango | 999,9 A / 2500 A (45 Hz – 500 Hz) | |||
| Resolución | 0,1 A/1 A | |||
| Exactitud | 3 % ± 5 dígitos | |||
| Factor de cresta (50/60 Hz) | 3.0 a 1100 A 2,5 a 1400 A 1,42 a 2500 A sume 2 % para factor de cresta > 2 |
|||
| Sensibilidad de posición | ||||
 |
Distancia desde la posición óptima | |||
| i2500-10 Flex | i2500-18 Flex | Error | ||
| A | 12,7 mm (0,5 pulg.) | 35,6 mm (1,4 pulg.) | ±0,5 % | |
| B | 20,3 mm (0,8 pulg.) | 50,8 mm (2,0 pulg.) | ±1,0 % | |
| C | 35,6 mm (1,4 pulg.) | 63,5 mm (2,5 pulg.) | ±2,0 % | |
| En la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo, y dentro del rango de temperaturas de trabajo. | ||||
| Corriente CC | ||||
| Rango | 999,9 A | |||
| Resolución | 0,1 A | |||
| Exactitud | 2 % ± 5 dígitos | |||
| Tensión CA | ||||
| Rango | 600 V/1000 V | |||
| Resolución | 0,1 V/1 V | |||
| Exactitud | 1,5 % ± 5 dígitos (20 - 500 Hz) | |||
| Tensión CC | ||||
| Rango | 600,0 V/1000 V | |||
| Resolución | 0,1 V/1 V | |||
| Exactitud | 1 % ± 5 dígitos | |||
| Frecuencia – Por medio de mordaza | ||||
| Rango | 5,0 – 500,0 Hz | |||
| Resolución | 0,1 Hz | |||
| Exactitud | 0,5 % ± 5 dígitos | |||
| Nivel de activación | 5 – 10 Hz, ≥ 10 A 10 – 100 Hz, ≥ 5 A 100 – 500 Hz, ≥ 10 A |
|||
| Frecuencia por medio de sonda flexible de corriente | ||||
| Rango | 5,0 a 500,0 Hz | |||
| Resolución | 0,1 Hz | |||
| Exactitud | 0,5 % ± 5 dígitos | |||
| Nivel de activación | 5 a 20 Hz, ≥ 25 A 20 a 100 Hz, ≥ 20 A 100 a 500 Hz, ≥ 25 A |
|||
| Resistencia | ||||
| Rango | 600 Ω/6 kΩ/60 kΩ | |||
| Resolución | 0,1 Ω/1 Ω/10 Ω | |||
| Exactitud | 1 % ± 5 dígitos | |||
| Especificaciones mecánicas | ||||
| Tamaño (largo x ancho x alto) | 277 x 88 x 43 mm (55 mm para unidad remota) | |||
| Peso | 350 g | |||
| Abertura de la mordaza | 34 mm | |||
| Diámetro de sonda flexible de corriente | 7,5 mm | |||
| Largo de cable de la sonda flexible de corriente (cabezal a conector electrónico) |
1,8 m | |||
| Especificaciones ambientales | ||||
| Temperatura de funcionamiento | -10 °C a +50 °C | |||
| Temperatura de almacenamiento | De -40 °C a +60 °C | |||
| Humedad de funcionamiento | No condensador (< 10 °C) ≤ 90 % RH (a 10 °C-30 °C) ≤ 75 % RH (a 30 °C-40 °C) ≤ 45 % RH (a 40 °C-50 °C) (Sin condensación) |
|||
| Altitud de funcionamiento | 2000 metros | |||
| Altitud de almacenamiento | 12.000 metros | |||
| EMI, RFI, EMC, RF | EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC Apartado 15 Subapartado C Secciones 15.207, 15.209, 15.249 FCCID: T68-F381 RSS-210 IC: 6627A-F381 |
|||
| Coeficientes de temperatura | Sumar 0,1 x la precisión especificada por cada grado centígrado por arriba de 28 °C o por debajo de 18 °C. | |||
| Frecuencia inalámbrica | Banda ISM de 2,4 GHz, rango de 10 metros | |||
| Conformidad de seguridad | ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 Núm. 61010-1-04 IEC/EN 61010-1:2001 a 1000V CAT III, 600V CAT IV. |
|||
| Separación de aislación doble | Según IEC 61010-2-032 | |||
| Fluencia de aislación doble | Según IEC 61010-1 | |||
| Aprobaciones de agencias regulatorias |  |
|||
