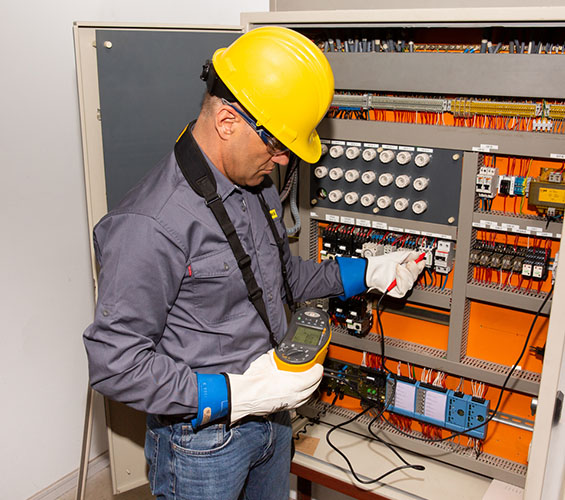

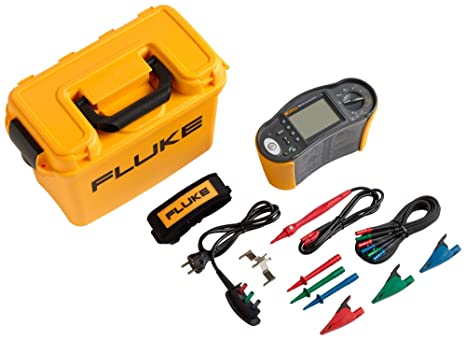

Medición de tensión de CA

Rango

500 V

Resolución

0,1 V

Exactitud entre 45 Hz ~ 66 Hz

0,8 % + 3

Impedancia de entrada

360 kΩ

Protección contra sobrecargas

660 V rms

Pruebas de continuidad (RLO)

Rango (selección automática de rangos)

20 Ω/200 Ω/2000 Ω

Resolución

0,01 Ω/0,1 Ω/1 Ω

Tensión de circuito abierto

> 4 V

Medición de resistencia de aislamiento (RISO)

Tensiones de prueba

50-100-250-500-1000 V

Exactitud de la tensión de prueba (a corriente de prueba nominal)

+10 %, -0 %

Tensión de prueba

50 V
100 V
250 V
500 V
1000 V

Intervalo de resistencia de aislamiento

20 MΩ /50 MΩ
20 MΩ / 100 MΩ
20 MΩ / 200 MΩ
20 MΩ / 200 MΩ / 500 MΩ
20 MΩ / 200 MΩ / 1000 MΩ

Resolución

0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ
0,01 MΩ / 0,1 MΩ / 1 MΩ

Corriente de prueba

1 mA a 50 kΩ
1 mA a 100 kΩ
1 mA a 250 kΩ
1 mA a 500 kΩ
1 mA a 1 MΩ

Impedancia de bucle y línea (ZI)

Rango

Modo 10 Ω/0,001 Ω/mΩ de corriente alta

Resolución

0,01 Ω/0,1 Ω/1 Ω

Prueba de corriente previsible de fallo a tierra y PSC

Rango

1000 A/10 kA (50 kA)

Resolución

1 A/0,1 kA

Cálculo

La corriente previsible de falla a tierra (PEFC) o la corriente previsible de cortocircuito (PSC) se determinan a partir de la división del valor medido de la tensión de alimentación entre los valores medidos de resistencia de bucle (L-PE) o resistencia de línea (L-N), respectivamente.

Pruebas de RCD, tipos de RCD probados

Tipo de RCD

AC¹
G²,S³

Modelo 1663

A ^="4", AC¹, G²,S³

Notas

¹Responde a CA
²General, sin retardo
³Retardo
^="4"Responde a señal de pulsos
^="5"Responde a una señal uniforme de CC

Prueba de velocidad de disparo (ΔT)

Ajustes de corriente¹

10-30-100-300-500-1000 mA a VAR
10-30-100 mA

Multiplicador

x ½, x 1
x 5

Rango de medida

RCD tipo G

310 ms
50 ms

RCD tipo S

510 ms
160 ms

Notas

¹Solo tipo CA de 1000 mA
Máximo de 700 mA en tipo A en modo VAR
El modo VAR no se encuentra disponible para el tipo B.

Pruebas de rampa/mediciones de corriente de disparo RCD/FI (IΔN)

Rango de corriente

Desde un 30 % 110 % de corriente nominal de RCD¹

Incremento

Un 10 % de IΔN²

Intervalo

Tipo G

300 ms/incremento

Tipo S

500 ms/escalón

Exactitud de la medida

± 5%

Rangos de corriente de prueba especificados (EN 61008-1)

Desde un 50 % al 100 % para el tipo CA
Desde un 35 % al 140 % para el tipo A (>10 mA)
Desde un 35 % al 200% para el tipo A (≤10 mA)
Desde un 50 % al 200 % para el tipo B
²Un 5 % para el tipo B

Notas

¹Desde un 30 % al 150 % para el tipo A IΔN > 10 mA
Desde un 30 % al 210 % para el tipo A IΔN = 10 mA
Desde un 20 % al 210 % para el tipo B

Prueba de resistencia a tierra (RE)

Rango

200 Ω/2000 Ω

Resolución

0,1 Ω/1Ω

Frecuencia

128 Hz

Tensión de salida

25 V

Indicación de secuencia de fases

Especificaciones generales

Tamaño (largo x ancho x alto)

10 x 25 x 12,5 cm

Peso (con baterías)

1,3 Kg

Tamaño y cantidad de las baterías

6 baterías tipo AA

Sellado

IP-40

Seguridad

Cumple con las normas EN61010-1 Ed. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 y CAN/CSA c22.2 n.° 1010, 2.ª edición

Sobretensión

CAT III/500 V; CAT IV 300 V

Rendimiento

EN61557-1 a EN61557-7 segunda edición y EN61557-10 segunda edición
