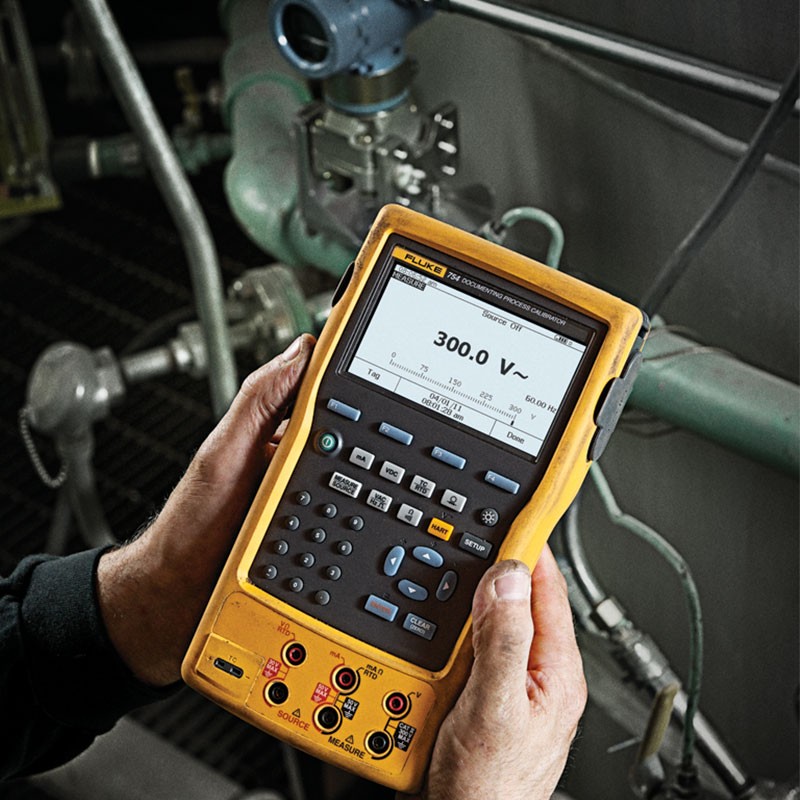

· El modo de transmisión punto a punto, el más usado, conecta el 754 a un único dispositivo HART en un lazo de 4 a 20 mA.
· En el modo de transmisión múltiple, pueden conectarse varios instrumentos HART al mismo tiempo. El calibrador 754 realiza la búsqueda de cada uno, identifica las direcciones en uso y le permite seleccionar el instrumento para la calibración y las operaciones relacionadas.
· En el modo de ráfaga, el instrumento HART transmite ráfagas de datos sin esperar a que lo interrogue una unidad principal. El calibrador 754 puede sacar a los transmisores del modo ráfaga y luego restaurarlos nuevamente a modo ráfaga.
Exactitud de la medición | |||||||||||||||||
Voltaje CC |
|
||||||||||||||||
Tensión CA |
|
||||||||||||||||
Corriente CC |
|
||||||||||||||||
Resistencia |
|
||||||||||||||||
Frecuencia |
|
Exactitud de la fuente | ||||||||||||||||
Voltaje CC |
|
|||||||||||||||
Corriente CC |
|
|||||||||||||||
Resistencia |
|
|||||||||||||||
Frecuencia |
|
Datos técnicos | |||||||||
Funciones de registro de datos |
|
||||||||
Funciones de rampa |
|
||||||||
Función de tensión de bucle |
|
||||||||
Funciones de incremento |
|
Especificaciones ambientales | |
Temperatura de funcionamiento | de -10 °C a + 50 °C: |
Temperatura de almacenamiento | de -20 °C a + 60 °C: |
Resistencia al polvo y al agua | Cumple IP52, IEC 529 |
Altitud de servicio | 3.000 m sobre el nivel medio del mar (9842 pies) |
Especificaciones de seguridad | |
Aprobaciones de agencias regulatorias | CAN/CSA C22.2 Nº 1010.1-92, ASNI/ISA S82.01-1994, UL3111, y EN610-1:1993 |
Especificaciones mecánicas y generales | ||||||
Tamaño | 136 x 245 x 63 mm (5,4 pulg. x 9,6 pulg. x 2,5 pulg.) | |||||
Peso | 1,2 kg (2,7 lb) | |||||
Baterías | 7,2 V, 4.400 mAh, 30 Wh | |||||
Duración de la batería |
|
|||||
Reemplazo de baterías | Sustituya la batería sin necesidad de abrir el calibrador; no se necesitan herramientas. | |||||
Conexiones de puerto lateral |
|
|||||
Capacidad de almacenamiento de datos |
|
|||||
Especificaciones de 90 días |
|
Temperatura, termodetectores de resistencia (RTD) | |||||||
Grados o % de lectura | |||||||
Tipo (α) | Rango °C | Medida °C1 | Intensidad de fuente | °C de fuente | Intensidad permitida2 | ||
1 año | 2 años | 1 año | 2 años | ||||
100 Ω Pt (385) | de -200 a 100 de 100 a 800 |
0,07 °C 0,02 % + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
1 mA | 0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
0,1 mA a 10 mA |
200 Ω Pt (385) | de -200 a 100 de 100 a 630 |
0,07 °C 0,02 % + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
500 μA | 0,06 °C 0,017 % + 0,05 °C |
0,12 °C 0,034 % + 0,10 °C |
de 0,1 mA a 1 mA |
500 Ω Pt (385) | de -200 a 100 de 100 a 630 |
0,07 °C 0,02 % + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
250 μA | 0,06 °C 0,017% + 0,05 °C |
0,12 °C 0,034 % + 0,10 °C |
de 0,1 mA a 1 mA |
1000 Ω Pt (385) | de -200 a 100 de 100 a 630 |
0,07 °C 0,02 % + 0,05 °C |
0,14 °C 0,04% + 0,10 °C |
150 μA | 0,06 C 0,017 % + 0,05 °C |
0,12 C 0,034 % + 0,10 °C |
de 0,1 mA a 1 mA |
100 Ω Pt (3916) | de -200 a 100 de 100 a 630 |
0,07 °C 0,02 % + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
1 mA | 0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
0,1 mA a 10 mA |
100 Ω Pt (3926) | de -200 a 100 de 100 a 630 |
0,08 °C 0,02 % + 0,06 °C |
0,16 °C 0,04 % + +0,12 °C |
1 mA | 0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
0,1 mA a 10 mA |
10 Ω Cu (427) | de -100 a 260 | 0,2 °C | 0,4 °C | 3 mA | 0,2 °C | 0,4 °C | 0,1 mA a 10 mA |
120 Ω Ni (672) | de -80 a 260 | 0,1 °C | 0,2 °C | 1 mA | 0,04 °C | 0,08 °C | 0,1 mA a 10 mA |
1Para medidas RTD de dos y tres cables, añadir 0,4°C a las especificaciones.
2Admite transmisores por pulsos y PLC con tiempos de pulso de solo 1 ms
Temperatura, termopares | |||||
Tipo | °C de fuente | °C de medida | °C de fuente | ||
1 año | 2 años | 1 año | 2 años | ||
E | de -250 a -200 | 1.3 | 2 | 0.6 | 0.9 |
de -200 a -100 | 0.5 | 0.8 | 0.3 | 0.4 | |
de -100 a 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
de 600 a 1.000 | 0.4 | 0.6 | 0.2 | 0.3 | |
N | de -200 a -100 | 1 | 1.5 | 0.6 | 0.9 |
de -100 a 900 | 0.5 | 0.8 | 0.5 | 0.8 | |
de 900 a 1.300 | 0.6 | 0.9 | 0.3 | 0.4 | |
J | de -210 a -100 | 0.6 | 0.9 | 0.3 | 0.4 |
de -100 a 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
de 800 a 1.200 | 0.5 | 0.8 | 0.3 | 0.3 | |
K | de -200 a -100 | 0.7 | 1 | 0.4 | 0.6 |
de -100 a 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
de 400 a 1.200 | 0.5 | 0.8 | 0.3 | 0.4 | |
de 1.200 a 1.372 | 0.7 | 1 | 0.3 | 0.4 | |
T | de -250 a -200 | 1.7 | 2.5 | 0.9 | 1.4 |
de -200 a 0 | 0.6 | 0.9 | 0.4 | 0.6 | |
de 0 a 400 | 0.3 | 0.4 | 0.3 | 0.4 | |
B | de 600 a 800 | 1.3 | 2 | 1 | 1.5 |
de 800 a 1.000 | 1 | 1.5 | 0.8 | 1.2 | |
de 1.000 a 1.820 | 0.9 | 1.3 | 0.8 | 1.2 | |
R | de -20 a 0 | 2.3 | 2.8 | 1.2 | 1.8 |
de 0 a 100 | 1.5 | 2.2 | 1.1 | 1.7 | |
de 100 a 1.767 | 1 | 1.5 | 0.9 | 1.4 | |
S | de -20 a 0 | 2.3 | 2.8 | 1.2 | 1.8 |
de 0 a 200 | 1.5 | 2.1 | 1.1 | 1.7 | |
de 200 a 1.400 | 0.9 | 1.4 | 0.9 | 1.4 | |
de 1.400 a 1.767 | 1.1 | 1.7 | 1 | 1.5 | |
C | de 0 a 800 | 0.6 | 0.9 | 0.6 | 0.9 |
de 800 a 1.200 | 0.8 | 1.2 | 0.7 | 1 | |
de 1.200 a 1.800 | 1.1 | 1.6 | 0.9 | 1.4 | |
de 1.800 a 2.316 | 2 | 3 | 1.3 | 2 | |
L | de -200 a -100 | 0.6 | 0.9 | 0.3 | 0.4 |
de -100 a 800 | 0.3 | 0.4 | 0.2 | 0.3 | |
de 800 a 900 | 0.5 | 0.8 | 0.2 | 0.3 | |
U | de -200 a 0 | 0.6 | 0.9 | 0.4 | 0.6 |
de 0 a 600 | 0.3 | 0.4 | 0.3 | 0.4 | |
BP | de 0 a 1.000 | 1 | 1.5 | 0.4 | 0.6 |
de 1.000 a 2.000 | 1.6 | 2.4 | 0.6 | 0.9 | |
de 2.000 a 2.500 | 2 | 3 | 0.8 | 1.2 | |
XK | de -200 a 300 | 0.2 | 0.3 | 0.2 | 0.5 |
de 300 a 800 | 0.4 | 0.6 | 0.3 | 0.6 |
