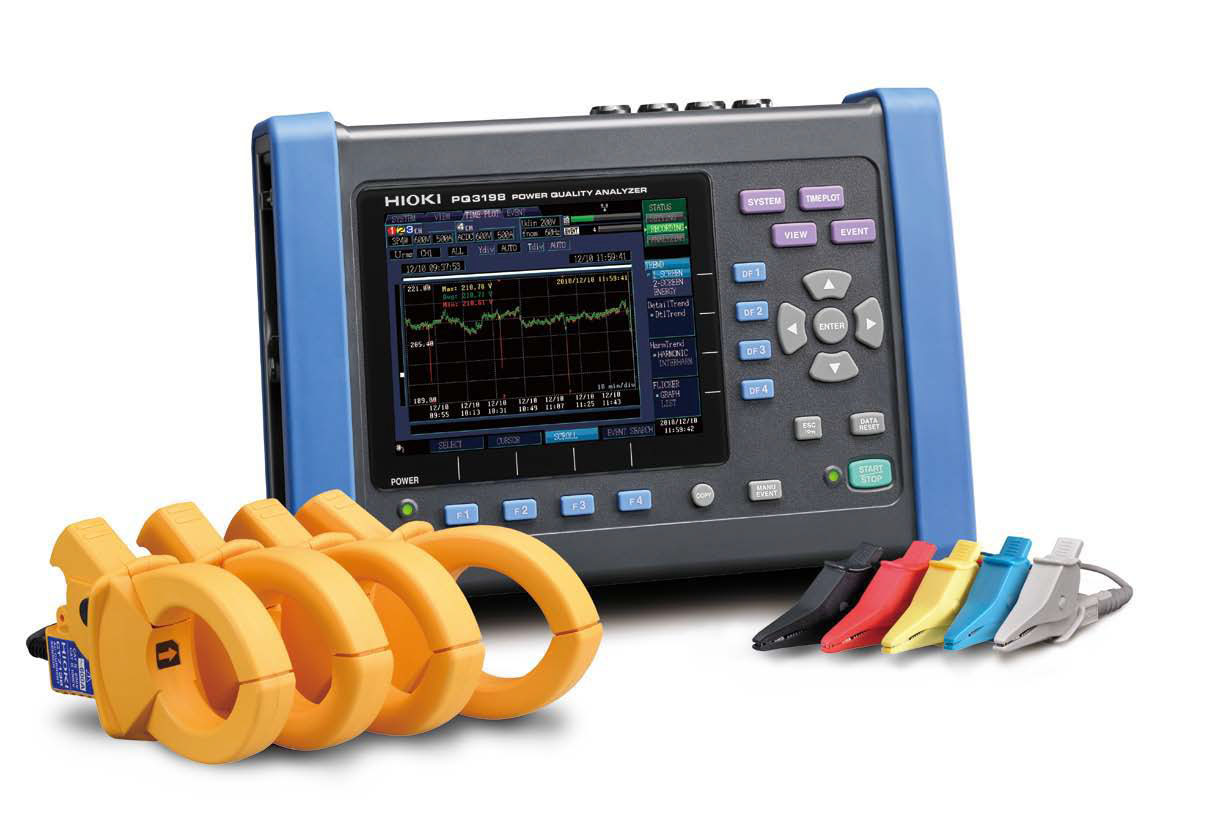

Analizador de calidad de energía Hioki PQ3198

Monitorea y registra anomalías en la fuente de alimentación: investigue causas y evalúe problemas de suministro de energía como caídas de tensión, parpadeo, armónicos, alto contenido armónico y otros .

Los medidores y analizadores de potencia portátiles Hioki son los mejores instrumentos de medición de potencia de su clase para medir líneas monofásicas a trifásicas con un alto grado de precisión y exactitud. El nuevo y mejorado PQ3198 es un analizador de calidad de energía para monitorear y registrar anomalías del suministro de energía, lo que permite investigar rápidamente sus causas, y también para evaluar problemas de suministro de energía como caídas de voltaje, parpadeo, armónicos y otros problemas eléctricos. Las nuevas características incluyen la capacidad de controlar sensores de corriente directamente desde el PQA y capacidades de grabación mejoradas.

Características clave:

• Verifique los problemas de energía de acuerdo con la norma IEC61000-4-30 Clase A

• Alta precisión y registro continuo sin interrupciones (V: ± 0,1% del voltaje nominal, A: ± 0,1% rdg. ± 0,1% fs, W: ± 0,2% rdg. ± 0.1% fs)

• El rango de voltaje de banda ancha le permite medir incluso componentes armónicos de alto orden de hasta 80 kHz

• Voltaje transitorio pico máximo de 6000 V hasta 700 kHz

• Mida hasta 6000 A CA

• Dos sistemas de medición de potencia y cálculo de eficiencia para (canal 1, canal 2, canal 3) y canal 4

• Realice mediciones simples de inversores con frecuencia fundamental de 40 a 70 Hz y máx. Frecuencia portadora de 20 kHz

• Cree informes fácilmente con el software de aplicación PQ ONE incluido

• GPS BOX opcional para sincronizar múltiples dispositivos



Tipo de línea de medida

Monofásico de 2 hilos, monofásico de 3 hilos, trifásico de 3 hilos o trifásico de 4 hilos más un canal de entrada adicional para medición de voltaje, corriente y potencia (medición de CA o CC)

Rangos de voltaje

Medida de tensión: 600,00 V rms
Medida transitoria 6,0000 kV pico

Rangos de corriente

500,00 mA a 5,0000 kA CA (depende del sensor de corriente en uso)

Rangos de potencia

300,00 W a 3,0000 MW (determinado automáticamente en función del voltaje y el rango de corriente en uso)

Precisión básica

Voltaje: ± 0,1% del voltaje nominal
Corriente: ± 0,1% rdg. ± 0.1% fs + precisión del sensor de corriente
Potencia activa: ± 0.2% rdg. ± 0.1% fs + precisión del sensor de corriente

Elementos de medida

1. Voltaje transitorio: muestreo de 2 MHz
2. Ciclo de frecuencia: calculado como un ciclo, 40 a 70 Hz
3. Voltaje (1/2) RMS: cálculo de un ciclo actualizado cada medio ciclo
Corriente (1/2) RMS: medio ciclo cálculo
4. Subida de tensión, caídas de tensión, interrupción de tensión
5. Corriente de irrupción
6. Comparación de forma de onda de tensión
7. Valor de parpadeo instantáneo: Según IEC61000-4-15
8. Frecuencia de 200 ms: Calculado como 10 o 12 ciclos, 40 a 70 Hz
9. Frecuencia de 10 segundos: calculada como el tiempo de ciclo completo durante el período especificado de 10 s, 40 a 70 Hz
10. Pico de forma de onda de voltaje, pico de forma de onda de corriente
11. Voltaje, corriente, potencia activa, potencia aparente, potencia reactiva, energía activa, energía reactiva, factor de potencia, factor de potencia de desplazamiento, factor de desequilibrio de voltaje, factor de desequilibrio de corriente y eficiencia
12. Componente armónico de alto orden (voltaje / corriente) : 2 kHz a 80 kHz
13. Ángulo de fase armónico / armónico (voltaje / corriente), potencia armónica: 0 a 50 ° órdenes
14. Ángulo de fase armónico voltaje-corriente: 1 ° a 50 ° órdenes
15. Factor de distorsión armónica total (voltaje / corriente)
16. Inter armónico (voltaje / corriente): 0,5 a 49,5 orden
17. Factor K (factor de multiplicación)
18. IEC Flicker, Δ V10 Flicker

Grabar

Encendido repetido: 1 año, evento de grabación máximo: 9999 × 366 días (hasta 9999 eventos por día)
Apagado repetido: 35 días, evento de grabación máximo: 9999 eventos

Interfaces

Tarjeta de memoria SD / SDHC, LAN (función de servidor HTTP / función FTP), USB2.0 (para comunicación)

Monitor

LCD TFT en color de 6,5 pulgadas (640 × 480 puntos)

Fuente de alimentación

Adaptador de CA Z1002 (100 V a 240 V CA, 50/60 Hz, corriente nominal de 1,7 A), Paquete de baterías Z1003 (Uso continuo: 180 minutos, Tiempo de carga: Máx.5 h 30 m con adaptador de CA)

Dimensiones y masa

300 mm (11,81 pulg.) De ancho × 211 mm (8,31 pulg.) De alto × 68 mm (2,68 pulg.) De profundidad, 2,6 kg (91,7 oz) (incluida la batería Z1003)

Accesorios

Manual de instrucciones × 1, guía de medición × 1, cable de voltaje L1000 × 1 juego (rojo / amarillo / azul / gris cada uno, negro 4, 3 m (9,84 pies) de longitud, pinza de cocodrilo × 8), pinza de color, adaptador de CA Z1002 × 1, correa × 1, cable USB (1 m 3.28 pies de largo) × 1, paquete de batería Z1003 × 1, tarjeta de memoria SD 2GB Z4001 × 1, software de aplicación (PQ ONE) × 1
