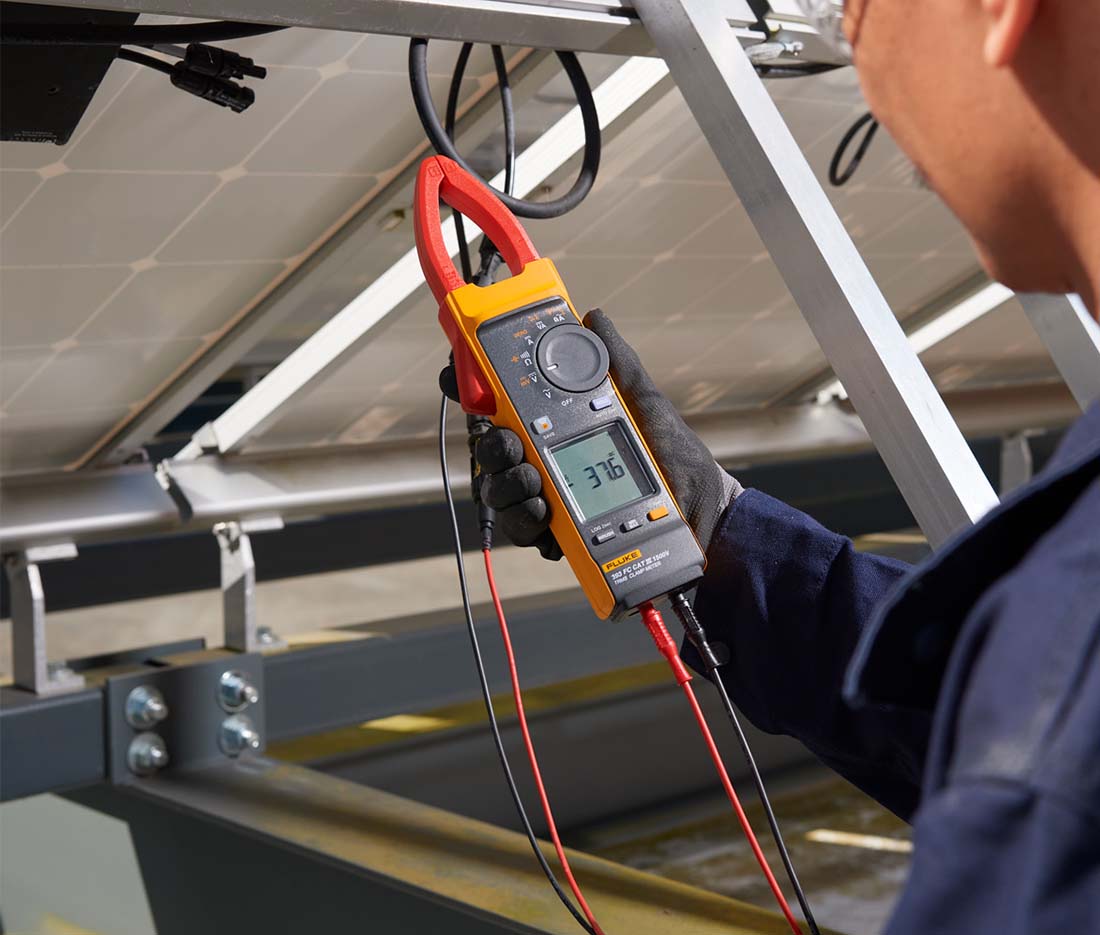

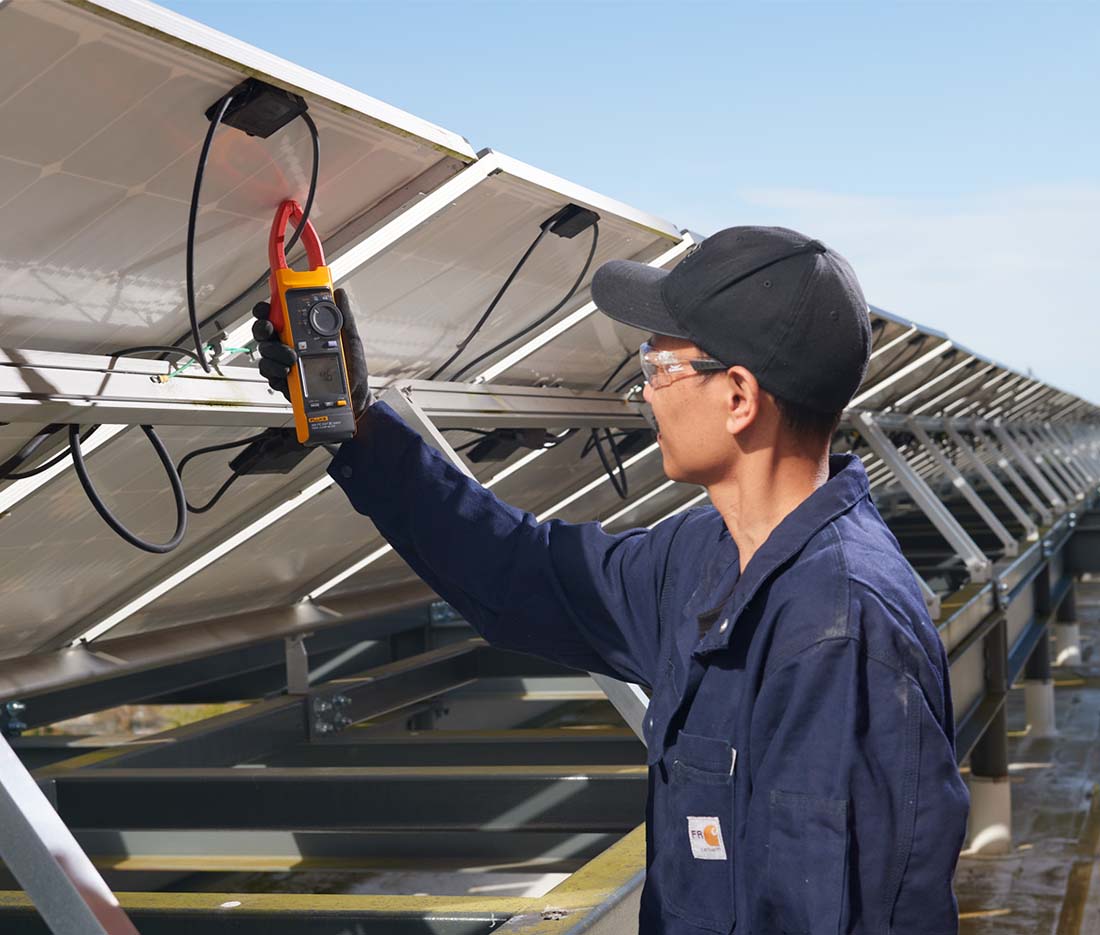

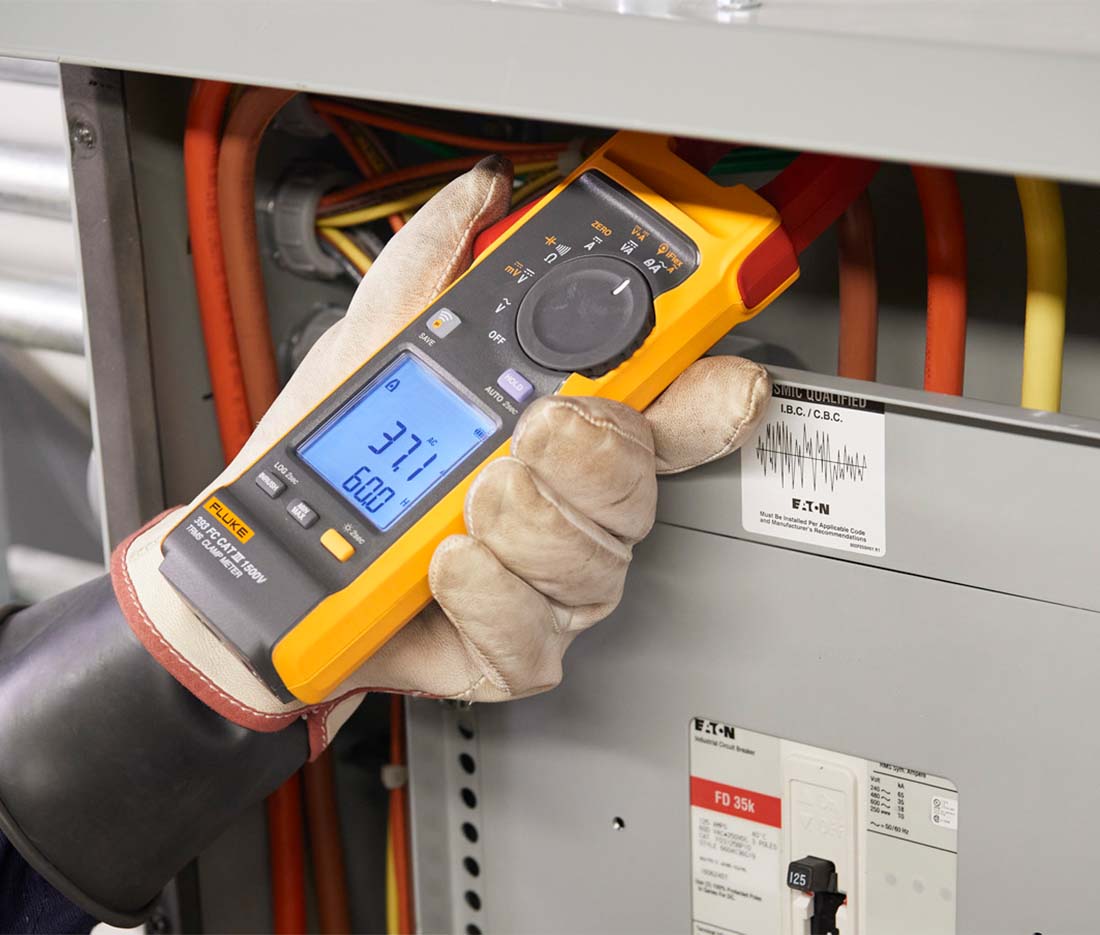

Pinza amperimétrica de verdadero valor eficaz (TRMS) CAT III 1500 V con iFlex diseñada específicamente para técnicos que trabajen en entornos de CC de alta tensión como el sector de la energía eólica, los paneles solares, los ferrocarriles eléctricos o los bancos de baterías de centros de datos que suministran energía ininterrumpidamente.
Especificaciones: |
|
|
|
Especificaciones generales |
|
|
|
Tensión máxima entre cualquier terminal y la conexión a tierra |
|
|
|
CA |
1000 V |
|
|
CC |
1500 V |
|
|
Pilas |
2 pilas AA IEC LR6 alcalinas |
|
|
Pantalla |
Pantalla doble con retroiluminación |
|
|
Apagado automático |
20 minutos |
|
|
Eléctricas |
|
|
|
Exactitud |
|
|
|
La exactitud especificada hace referencia al año siguiente a la calibración, a temperaturas de funcionamiento de 18 a 28 °C con una humedad relativa del 0 al 75%. Las especificaciones de exactitud son del tipo: ±([% de la lectura] + [número de dígitos menos significativos]). |
|||
Coeficientes de temperatura |
Añada 0,1 x la exactitud especificada por cada °C > 28 °C o < 18 °C |
||
Corriente CA: Mordaza |
|
|
|
Rango |
999,9 A |
|
|
Resolución |
0,1 A |
|
|
Exactitud |
2% + 5 dígitos (10 a 100 Hz) |
|
|
|
2,5% 5 dígitos (100 a 500 Hz) |
|
|
Factor de cresta (50/60 Hz) |
2,5 a 600,0 A |
|
|
|
3,0 a 500,0 A |
|
|
|
1,42 a 999,9 A |
|
|
|
Añadir un 2% para FC >2 |
|
|
Corriente CA: Sonda de corriente flexible |
|
|
|
Rango |
999,9 A |
|
|
|
2500 A |
|
|
Resolución |
0,1 A (≤999,9 A) |
|
|
|
1 A (≤2500 A) |
|
|
Exactitud |
3% RD + 5 dígitos (10 a 500 Hz) |
|
|
Factor de cresta (50/60 Hz) |
2,5 a 1400 A |
|
|
|
3,0 a 1100 A |
|
|
|
1,42 a 2500 A |
|
|
|
Añadir un 2% para FC >2 |
|
|
Sensibilidad de posición |
|
|
|
Distancia de la posición óptima |
i2500-10 Flex |
i2500-18 Flex |
Error |
A |
12,7 mm (0,5") |
35,6 mm (1,4") |
±0,5% |
B |
20,3 mm (0,8") |
50,8 mm (2,0") |
±1,0% |
C |
35,6 mm (1,4") |
63,5 mm (2,5") |
±2,0% |
Para la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo, y dentro del rango de temperaturas de trabajo. |
|||
|
|
|
|
Corriente CC |
|
|
|
Rango |
999,9 A |
|
|
Resolución |
0,1 A |
|
|
Exactitud |
2% RD + 5 dígitos[1] |
|
|
|
[1]Cuando se utiliza la función ZERO (B) para compensar las desviaciones. |
||
Tensión CA |
|
|
|
Rango |
600,0 V |
|
|
|
1000 V |
|
|
Resolución |
0,1 V (≤ 600,0 V) |
|
|
|
1 V (≤ 1000 V) |
|
|
Exactitud |
1% RD + 5 dígitos (20 a 500 Hz) |
|
|
Tensión CC |
|
|
|
Rango |
600,0 V |
|
|
|
1500 V |
|
|
Resolución |
0,1 V (≤ 600,0 V) |
|
|
|
1 V (≤ 1500 V) |
|
|
Exactitud |
1% RD + 5 dígitos |
|
|
mV CC |
|
|
|
Rango |
500,0 mV |
|
|
Resolución |
0,1 mV |
|
|
Exactitud |
1% RD + 5 dígitos |
|
|
Frecuencia (corriente): Mordaza |
|
|
|
Rango |
5,0 a 500,0 Hz |
|
|
Resolución |
0,1 Hz |
|
|
Exactitud |
0,5% RD + 5 dígitos |
|
|
Nivel de disparo |
5 a 10 Hz, ≥10 A |
|
|
|
10 a 100 Hz, ≥5 A |
|
|
|
100 a 500 Hz, ≥10 A |
|
|
Frecuencia (corriente): Sonda de corriente flexible |
|
|
|
Rango |
5,0 a 500,0 Hz |
|
|
Resolución |
0,1 Hz |
|
|
Exactitud |
0,5% RD + 5 dígitos |
|
|
Nivel de disparo |
5 a 20 Hz, ≥25 A |
|
|
|
20 a 100 Hz, ≥20 A |
|
|
|
100 a 500 Hz, ≥25 A |
|
|
Frecuencia (tensión) |
|
|
|
Rango |
5,0 a 500,0 Hz |
|
|
Resolución |
0,1 Hz |
|
|
Exactitud |
0,5% RD + 5 dígitos |
|
|
Nivel de disparo |
5 a 20 Hz, ≥5 V |
|
|
|
20 a 100 Hz, ≥5 V |
|
|
|
100 a 500 Hz, ≥10 V |
|
|
Potencia CC |
|
|
|
Rango |
600,0 kVA (rango de 600,0 V CC) |
|
|
|
1500 kVA (rango de 1500 V CC) |
|
|
Resolución |
0,1 kVA |
|
|
|
1 kVA |
|
|
Exactitud |
2% RD + 2,0 kVA |
|
|
|
2% RD + 20 kVA |
|
|
Resistencia |
|
|
|
Rango |
600,0 Ω |
|
|
|
6000 Ω |
|
|
|
60,00 kΩ |
|
|
Resolución |
0,1 Ω (≤600,0 Ω) |
|
|
|
1 Ω (≤6000 Ω) |
|
|
|
0,01 kΩ (≤60,00 kΩ) |
|
|
Exactitud |
1% RD + 5 dígitos |
|
|
Capacidad |
|
|
|
Rango |
100,0 μF |
|
|
|
1000 μF |
|
|
Resolución |
0,1 μF (≤ 100,0 μF) |
|
|
|
1 μF (≤ 1000 μF) |
|
|
Exactitud |
1% RD + 5 dígitos |
|
|
Nivel de activación de corriente de arranque |
5 A |
|
|
Mecánicas |
|
|
|
Tamaño (L x An x Al) |
281 mm x 84 mm x 49 mm |
|
|
Peso (con pilas) |
520 g |
|
|
Apertura de la mordaza |
34 mm |
|
|

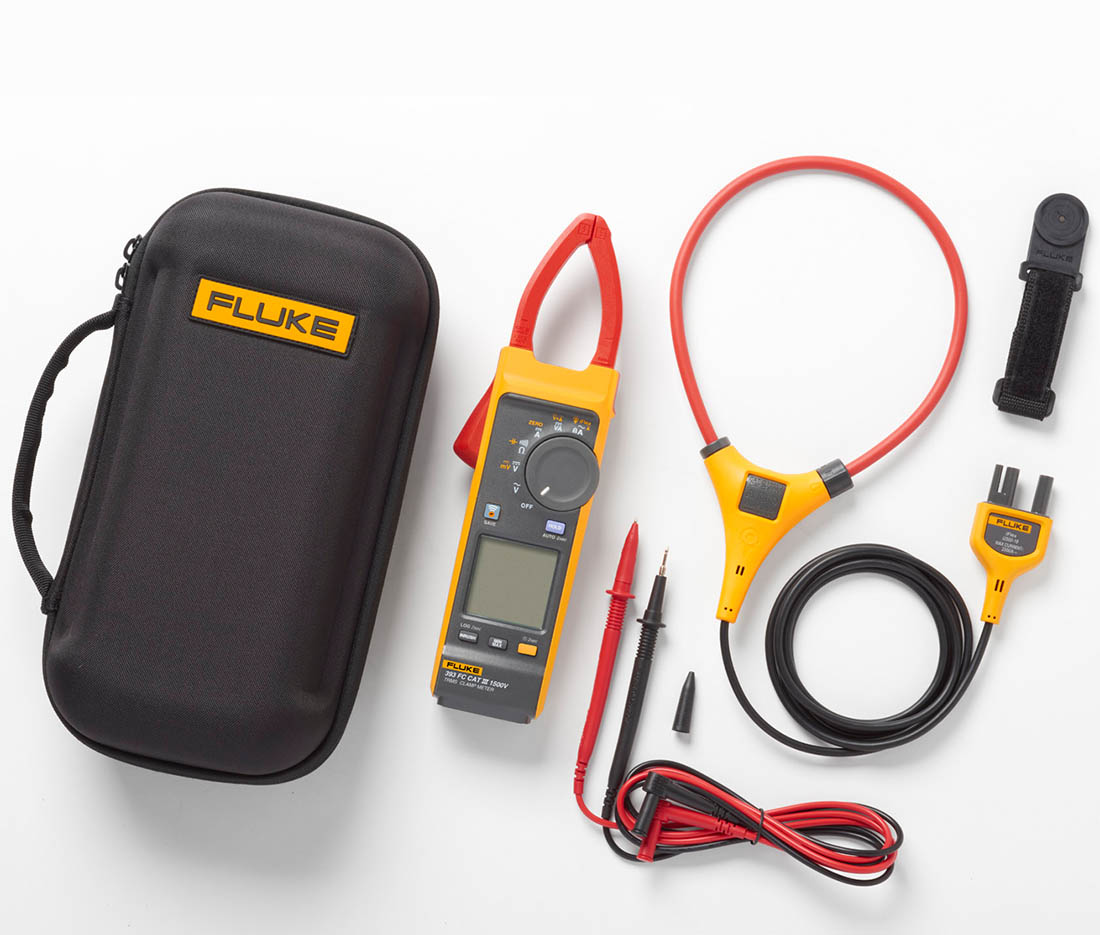

Diámetro de la sonda de corriente flexible |
7,5 mm |
|
|
Longitud del cable de la sonda de corriente flexible |
|
|
|
(desde el cabezal hasta el conector electrónico) |
1,8 m |
|
|
Ambientales |
|
|
|
Temperatura de funcionamiento |
-10 a 50 °C |
|
|
Temperatura de almacenamiento |
-40 a 60 °C |
|
|
Humedad de funcionamiento |
Sin condensación (<10 °C) |
|
|
|
≤90% de HR (10 a 30 °C) |
|
|
|
≤75% de HR (30 a 40 °C) |
|
|
|
≤45% de HR (40 a 50 °C) |
|
|
Altitud de funcionamiento |
2000 m |
|
|
Altitud de almacenamiento |
12.000 m |
|
|
Protección IP |
IEC 60529: IP54 desactivado |
|
|
Compatibilidad electromagnética (CEM) |
|
|
|
Internacional |
IEC 61326-1: Portátil, entorno electromagnético, IEC 61326-2-2 CISPR 11: Grupo 1, clase A |
||
|
Grupo 1: El equipo genera de forma intencionada o utiliza energía de radiofrecuencia acoplada conductora que es necesaria para el funcionamiento interno del propio equipo. |
||
Clase A: El equipo es adecuado para su uso en establecimientos que no sean domésticos y aquellos directamente conectados a una red de alimentación de baja tensión que suministra a edificios utilizados para fines domésticos. Podrían existir posibles dificultades para garantizar la compatibilidad electromagnética en otros entornos debido a las perturbaciones conducidas y radiadas. |
|||
Nota: Este equipo no está diseñado para su uso en entornos residenciales y es posible que no ofrezca la protección adecuada contra radiofrecuencia en estos entornos. |
|||
Corea (KCC) |
Equipo de Clase A (equipo industrial de difusión y comunicación) |
||
|
Clase A: El equipo satisface los requisitos para el equipo de onda electromagnética industrial y los vendedores o usuarios deberían tenerlo en cuenta. Este equipo está diseñado para su uso en entornos comerciales, no residenciales. |
||
EE.UU. (FCC) |
47 CFR 15 apartado B. Este producto se considera exento según la cláusula 15.103. |
||
Seguridad |
|
|
|
Especificaciones generales |
IEC 61010-1, grado de contaminación 2 |
|
|
Medida |
IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V |
|
|
|
IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V |
|
|

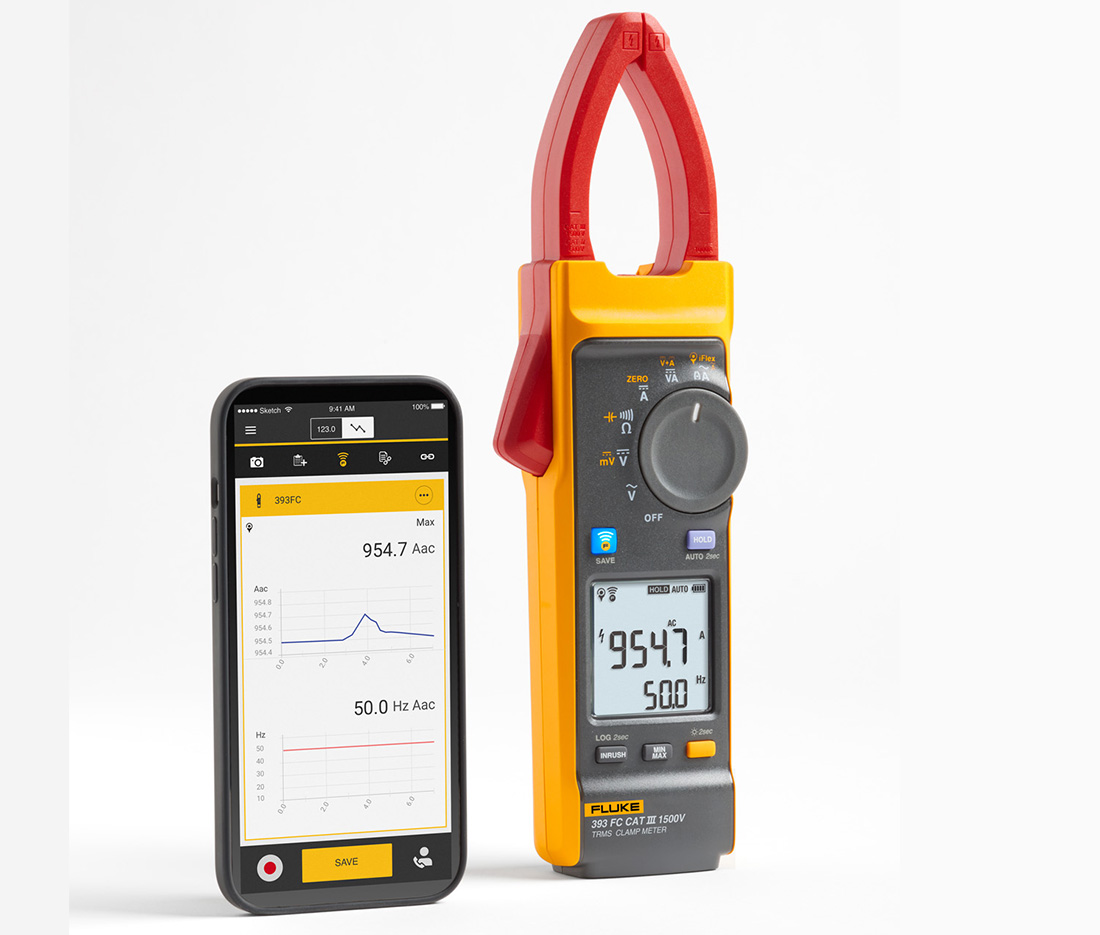

Radio inalámbrica |
|
|
|
Certificación de radiofrecuencia |
ID de FCC: T68-FBLE, IC: 6627A-FBLE |
|
|
Rango de radiofrecuencia inalámbrica |
2400 a 2483,5 MHz |
|
|
Potencia de salida |
<100 mW |
|
|
