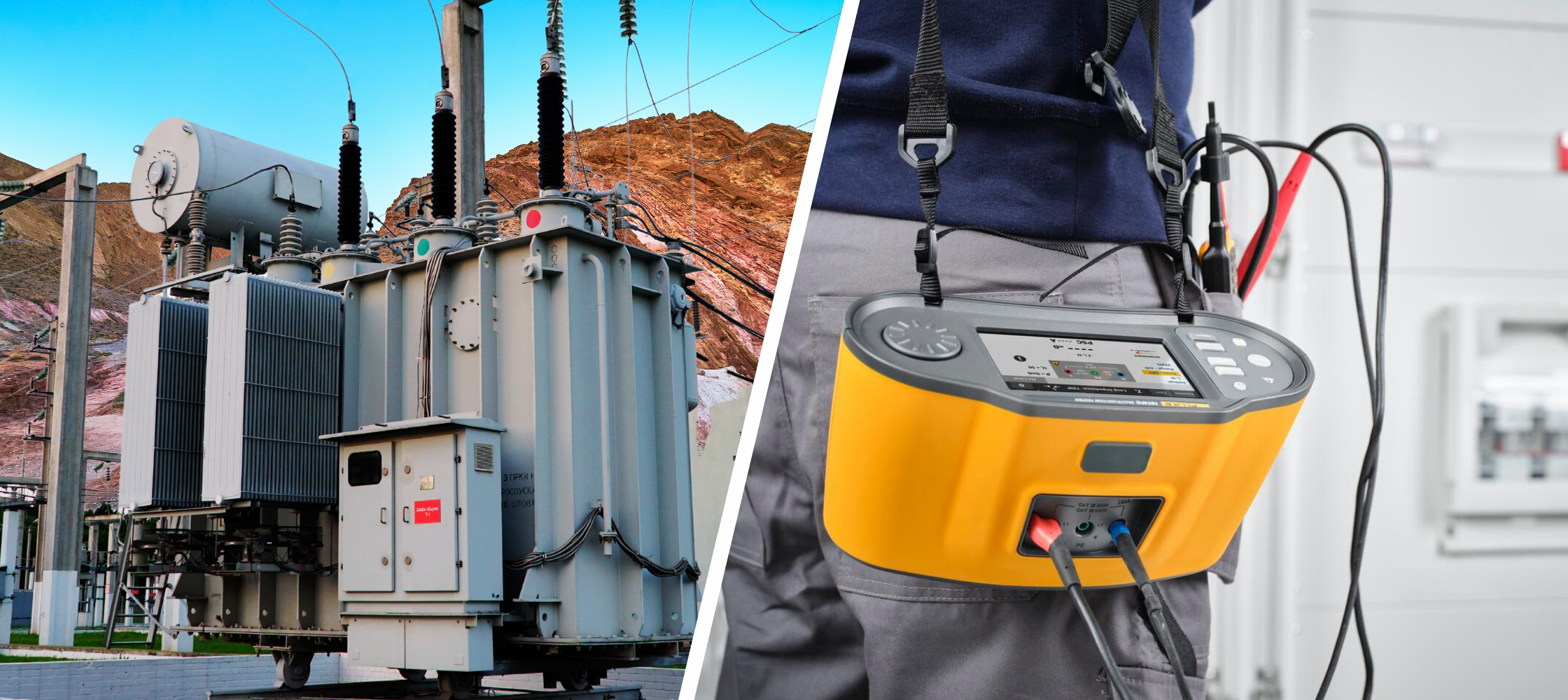

Caso de aplicación:
Cómo una metodología de inspección integrada permitió detectar fallas antes de la puesta en marcha en una operación minera.
El desafío
Durante la etapa final del comisionamiento de una nueva línea de procesamiento, el equipo de ingeniería debía validar que la infraestructura estuviera 100% lista para energizar los sistemas eléctricos y de automatización.
Las pruebas funcionales iniciales evidenciaban intermitencias en la comunicación entre equipos de campo y el sistema de control. Al no haber completado aún la certificación de la instalación eléctrica, no era posible descartar que ambos problemas tuvieran una raíz común.
El principal desafío radicaba en verificar integralmente la infraestructura antes de energizar la planta, evitando retrasos en la puesta en marcha y minimizando el riesgo de futuras detenciones operacionales.
La estrategia
En lugar de inspeccionar la infraestructura eléctrica y la de comunicaciones por separado, el equipo implementó una metodología de verificación integrada para validar ambos sistemas antes de iniciar la operación y obtener una radiografía completa de la instalación.
Paso 1: Certificar la instalación eléctrica

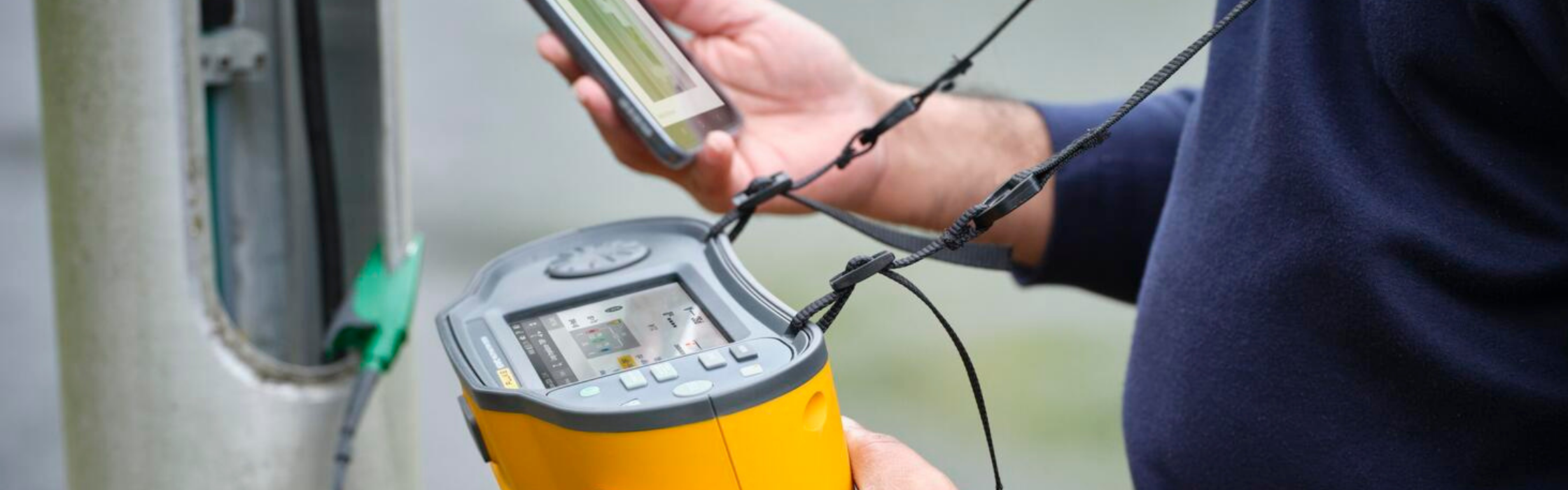

La inspección comenzó evaluando la infraestructura eléctrica mediante el comprobador multifunción Fluke 1674 FC Installation Tester, ejecutando pruebas de:
Resultado clave: Se detectó una resistencia de aislamiento inferior a la esperada en un circuito auxiliar, corrigiendo la anomalía antes de energizar y evitando una falla crítica durante las pruebas funcionales.
Paso 2: Localizar el enlace de comunicaciones

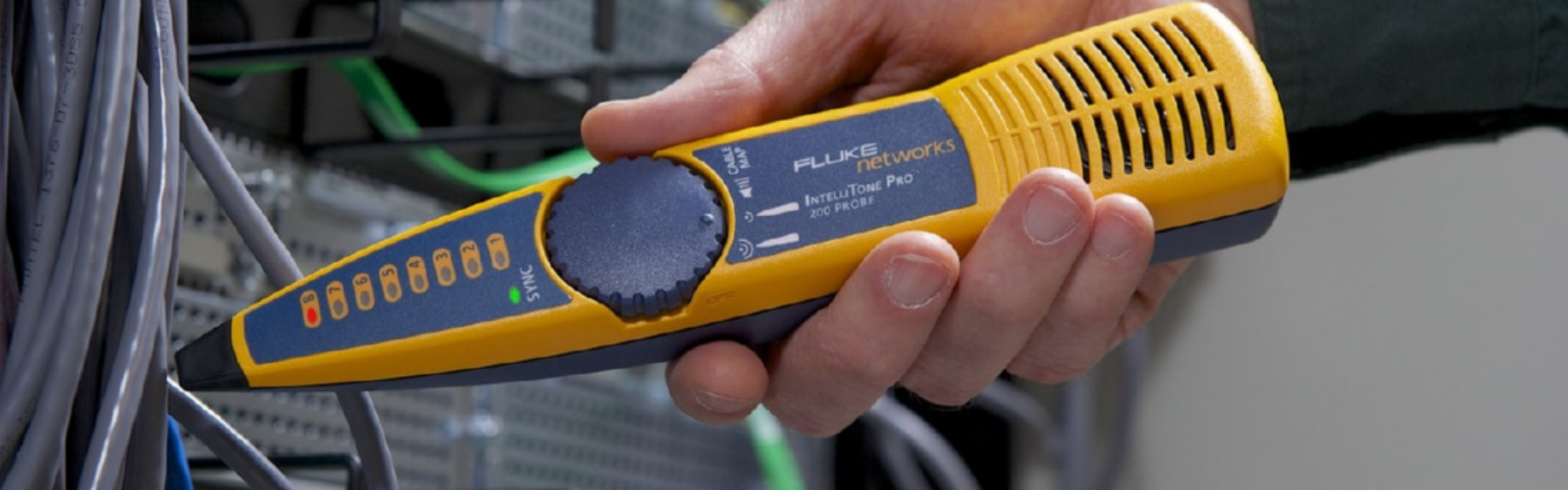

Con la parte eléctrica validada, se procedió a revisar la red de comunicaciones industriales (PLC, switches y sensores). Dado el alto volumen de cableado en los gabinetes de control, se utilizó el generador de tonos y sonda Fluke Networks IntelliTone™ para rastrear y trazar rápidamente el circuito con problemas, sin intervenir las líneas operativas ni interrumpir el proceso.
Paso 3: Validar el estado del cableado con LinkIQ™

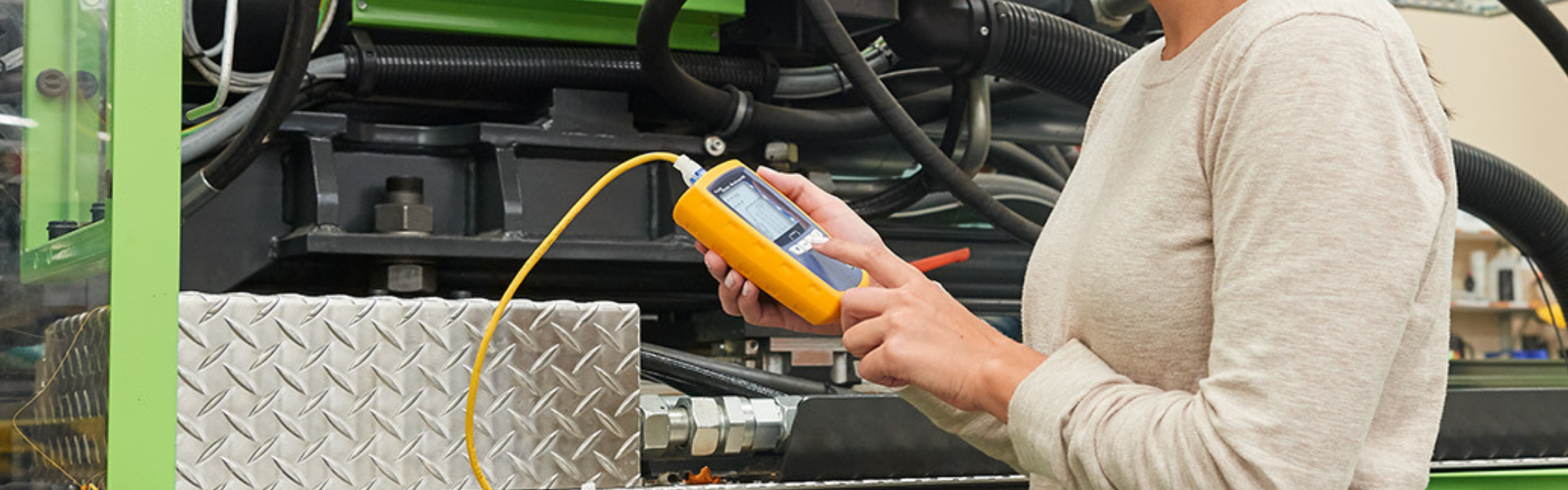

Una vez localizado el enlace, se utilizó el probador de cables y redes Fluke Networks LinkIQ™ para diagnosticar exhaustivamente la infraestructura física y lógica:
Calificación física y rendimiento del cableado (Capa 1):
Mapeo y TDR: Identificación de continuidad, pares divididos, cortocircuitos o pares abiertos. La tecnología TDR (Time Domain Reflectometer) indicó la distancia exacta a la falla, acelerando su reparación (labor complementable con equipos como el MicroScanner™).
Ancho de banda: Evaluó la capacidad del cableado para transmitir datos desde 10 Mbps hasta 10 Gbps (10GBASE-T), calificando si el enlace soportaba la velocidad requerida antes de energizar.
Identificación inteligente de Switch y VLAN (Capa 2):
Topología remota:Mediante protocolos estándar se extrajeron datos clave del switch sin acceder a su consola: nombre exacto, modelo, puerto específico, VLAN asignada y velocidad/dúplex anunciada.
Paso 4: Documentación y trazabilidad
Los datos del LinkIQ™ se sincronizaron con el software LinkWare™ PC para generar informes en PDF con mapas de cableado, métricas de switches y valores exactos de PoE, entregando un respaldo formal para auditorías e inspecciones.
Los resultados
La implementación de la inspección integrada logró:
Lecciones aprendidas
En el sector minero, la infraestructura eléctrica y la red de datos forman un único ecosistema operacional. Verificarlas de forma aislada dificulta el diagnóstico ante anomalías complejas.
Unificar la certificación eléctrica mediante el Fluke 1674 FC con la verificación de cableado y red usando Fluke Networks IntelliTone™ y LinkIQ™ proporciona una visión holística de la planta, asegurando decisiones basadas en datos precisos.
Consejo del especialista Intrónica
No limite la etapa de comisionamiento a un mero trámite de cumplimiento. Aproveche este proceso para registrar las condiciones iniciales (baseline) de su infraestructura.
Contar con procedimientos estandarizados y herramientas de medición de alta precisión es la base para transitar desde un mantenimiento preventivo tradicional hacia esquemas predictivos. El ecosistema digital de Fluke permite realizar autoauditorías periódicas, acortar los tiempos de resolución de problemas y, en última instancia, reducir significativamente los costos por paradas no programadas.
Rose Barrera, Fluke Networks, Intronica
Óscar Molina, Ingeniero Electrónico, Intronica
