A pesar de las mejores prácticas de la inspección y la limpieza de las terminaciones de la fibra óptica en el sector, las conexiones contaminadas siguen siendo la causa principal de los problemas relacionados con la fibra y los fallos de las pruebas en los centros de datos, campus y otros entornos empresariales o de redes de telecomunicaciones.
Conforme el sector se traslada a velocidades de datos más altas, presupuestos más rigurosos de pérdidas y nuevos conectores de multifibra, inspeccionar y limpiar extremos de la fibra de forma dinámica son más importantes que nunca para asegurar el tiempo activo, rendimiento y la confiabilidad de las redes.
Aun cuando los usuarios creen que han limpiado la fibra correctamente, cada terminación de conector, ya sea terminado en el campo o en la fábrica, siempre se debe inspeccionar antes de conectarse a un componente o pieza de equipo. Este documento cubre las herramientas y técnicas para la inspección y limpieza de las terminaciones de la fibra.
La fibra limpia significa rendimiento
Cada instalación de fibra depende de las prácticas adecuadas de limpieza de terminaciones por una buena razón. El rendimiento de la red es sólo tan bueno como el eslabón más débil, y el eslabón más débil es siempre una terminación de fibra que esté expuesta, ya sea en un panel de conexión, en un puerto del equipo o en el extremo de un latiguillo o puente.

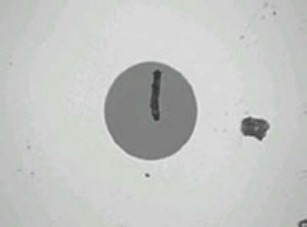

Independientemente del tipo de fibra, aplicación o la velocidad de los datos, la transmisión de luz requiere un camino claro a lo largo de un enlace, incluso a través de las conexiones pasivas o empalmes a lo largo del camino. Una sola partícula en el núcleo de una fibra puede causar pérdida y reflexiones, dando lugar a altas tasas de error y rendimiento degradado en las redes. La contaminación en una terminación de la fibra como se muestra en la figura 1 también puede afectar negativamente a la interfaz de equipo óptico costoso, y en algunos casos incluso hacer el equipo ya no funcione.
Ya que las redes de fibra se encuentran en el centro del activo más importante de una empresa, el centro de datos, y con la necesidad de cumplir con la demanda de los consumidores de alta velocidad de acceso a la información en cualquier lugar y en cualquier momento, el tiempo de inactividad y el bajo rendimiento de la red simplemente ya no son una opción. A medida que las aplicaciones de redes requieren más ancho de banda y las velocidades de transmisión siguen aumentando de 1 y 10 gigabits por segundo (Gbps) a 40 y 100 Gbps, los presupuestos de pérdida están más limitados que nunca. La suciedad, el polvo y demás elementos contaminantes interfieren en las velocidades de transmisión de datos a alta velocidad a través de las redes de fibra. Por lo tanto, es fundamental que todas las conexiones de fibra óptica estén libres de contaminantes para evitar problemas de rendimiento en las aplicaciones.
Ya que la contaminación es la causa principal de las fallas en la fibra, pasar unos segundos más para inspeccionarla apropiadamente y, si es necesario, limpiar cada terminación de conector ahorrará tiempo y dinero a largo plazo.

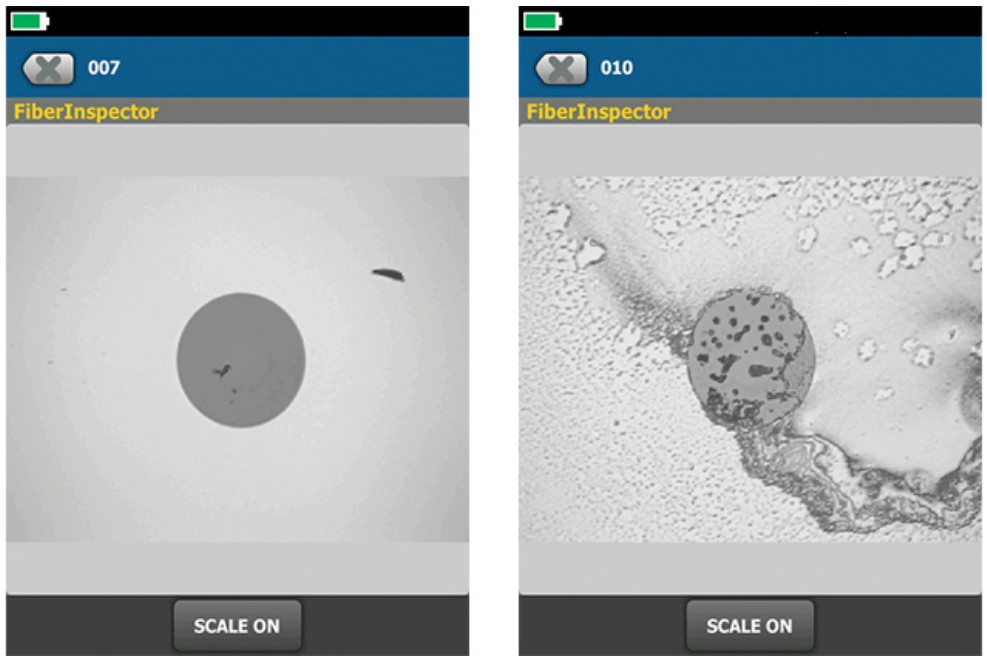

Mientras que tocar accidentalmente una terminación de fibra y trabajar en ambientes sucios y polvorientos de una construcción son causas conocidas de la contaminación, existen otras maneras de maltratar la fibra tal vez no sean obvias. El rozar una terminación en la ropa que puede contener aceites corporales, pelusa u otras sustancias puede causar contaminación. De hecho, cada vez que una terminación se expone al medio ambiente circundante, está sujeta a la contaminación, incluso si limpió recientemente. Una terminación de fibra puede fácilmente recoger el polvo en el aire, especialmente en la presencia de electricidad estática.
La contaminación también migra fácilmente de un puerto a otro cada vez que una terminación del conector se une. Incluso una cubierta de polvo diseñada para proteger la terminación de la fibra puede ser una fuente importante de contaminación. Desafortunadamente, muchos usuarios tienen la impresión de que si la terminación estaba protegida previamente por una cubierta de polvo, debe estar limpia. Sin embargo, nadie puede saber realmente con seguridad que había en ese guardapolvo. Éste es incluso el caso para las terminaciones en los nuevos conectores terminados en fábrica. Mientras que los tapones antipolvo sirven para prevenir el daño a las terminaciones, el plástico empleado para crear los tapones antipolvo generan un residuo a medida que se deterioran con el tiempo y la superficie del tapón puede contener sustancias que liberan moho utilizadas en procesos de producción de alta velocidad. Por lo tanto, usted no se debe sorprender de encontrar una terminación contaminada después de remover una tapa protectora sobre un conector recién salido de la bolsa.
Muchos también creen que una terminación conectada a una pieza de equipo debe estar limpia y por lo tanto se puede desconectar y volver a acoplar sin preocupación. Sin embargo, esto también puede causar que los contaminantes pasen de una terminación a otra. Incluso si la contaminación inicial tomó lugar fuera del núcleo de la fibra, el acoplamiento se puede disolver un contaminante y causar que las partículas viajen a través de la terminación y volver a depositarse en el núcleo. Lo mismo es válido para los puertos de equipos, que a menudo son pasados por alto por ser una fuente de contaminación.
Inspección para el aseguramiento
No es suficiente solo con limpiar cada terminación de fibra. Los usuarios no tienen forma de saber si la terminación está limpia a menos que se inspeccione con una herramienta de inspección de fibra diseñada específicamente para tal fin, tales como un microscopio de vídeo profesional o un microscopio de fibra portátil. Por eso, la regla de oro es siempre inspeccionar y limpiar, si es necesario, y hacer una nueva inspección antes de conectar.
De hecho, el mismo acto de la limpiar la terminación puede causar contaminación. Se debe inspeccionar cada terminación después de cada intento de limpieza.

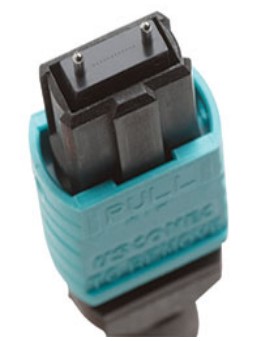

Esto es especialmente una preocupación para los conectores multifibra tales como los conectores (MPO) de estilo de presión multifibra que se están convirtiendo rápidamente en la norma en los canales principales de fibra de centros de datos de hoy en día como la interfaz necesaria para las aplicaciones Ethernet (GbE) de 40 y 100 gigabit (consulte la figura 2) .
Considere una interfaz MPO de 12 fibras con una matriz que cuenta con una superficie mucho más grande que un conector de fibra única. Al limpiar estas superficies más grandes, es mucho más fácil mover los contaminantes de una fibra a otra dentro de la misma matriz. Entre más grande la matriz, más alto es el riesgo. Con MPO de fibra de 24 -, 48- y 72 utilizados en interconexiones de fibra de alta densidad, el número mayor de fibras son más difíciles de controlar y no todas las fibras sobresalen siempre a la misma altura. Las varianzas en altura a través de las fibras en un solo conector multifibra pueden aumentar el riesgo de que cada fibra no se limpie adecuadamente y por igual.
Herramientas de inspección
Existen dos tipos de herramientas de inspección: ópticas y de vídeo.

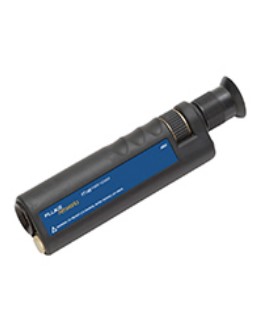

Los microscopios ópticos compactos con forma de tubo (figura 2a) permiten la inspección directa de las terminaciones. Aunque son populares debido a su bajo coste, no ofrecen vistas de las terminaciones dentro del equipo ni a través de los adaptadores pasantes.

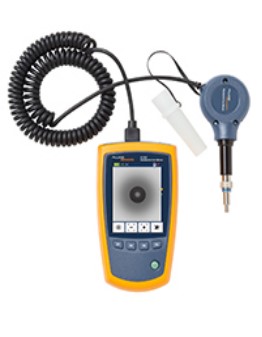

Los inspectores de vídeo consisten en una pequeña sonda óptica conectada a una pantalla portátil (figura 2b). El tamaño de la sonda es excelente para examinar puertos en lugares difíciles de acceder. Una pantalla grande permite identificar los defectos de las terminaciones fácilmente. Algunos proporcionan enfoque automático y centrado automático de la imagen para obtener una inspección más rápida y fácil. Estas sondas también son más seguras porque muestran una imagen y no la terminación en sí, por lo que reduce el riesgo de exponer la vista a la radiación dañina.
Clasificación y certificación vía estándares
Una de las preocupaciones del sector desde hace tiempo con respecto a la inspección manual de las terminaciones de la fibra es que determinar el grado de limpieza ha sido en gran medida un proceso subjetivo y no uniforme. Lo que uno considera limpio varía entre una persona y otra. Las variables adicionales, tales como el nivel de habilidad, años de experiencia, la vista, la iluminación ambiental y la herramienta de inspección de fibra en uso también pueden dar lugar a inconsistencias en la determinación de la limpieza de las terminaciones de fibra. Ya que se están instalando y manteniendo más redes de fibra por un mayor número de individuos, también hay una mayor probabilidad de falta de experiencia respecto a lo que constituye la limpieza de las terminaciones.
Con el fin de establecer coherencia en la inspección de la fibra y obtener resultados más repetibles para el rendimiento a través de varias terminaciones, el IEC ha desarrollado 61300-3-35, la norma “Procedimientos de medición de comprobaciones básicas para dispositivos de interconexión de fibra óptica y componentes pasivos”. Este estándar contiene criterios específicos de clasificación de la limpieza para evaluar la certificación de "pasa/falla" para la inspección de una terminación de la fibra, eliminando el factor de la subjetividad humana.
Los criterios de certificación en el IEC 61300-3-35 varían basado en tipo del conector y en el tamaño de la fibra, así como los tipos de defectos. Los defectos incluyen orificios, desportilladuras, raspaduras, grietas, partículas y residuos incrustados y sueltos, y el estándar IEC los clasifica en dos grupos: raspaduras y defectos. Las raspaduras se definen como rasgos lineales permanentes en la superficie, mientras los defectos incluyen todos los rasgos no lineales detectables que normalmente se pueden limpiar. La certificación para determinar si pasa o falla se basa en el número de raspaduras y defectos encontrados en cada zona de medición de la terminación de la fibra, incluyendo las zonas del núcleo, de revestimiento, la capa de adhesivo y de contacto, así como la cantidad y el tamaño de las raspaduras y defectos (consulte la figura 3).

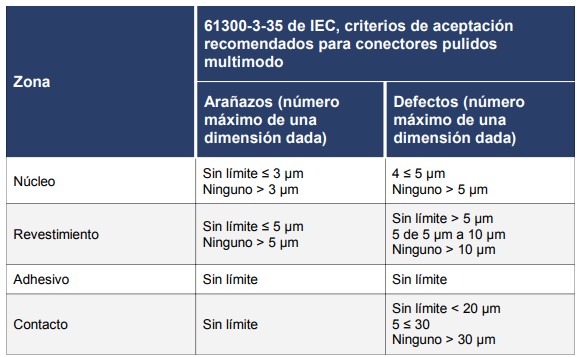

Por ejemplo, como se muestra en la Tabla 1, la fibra multimodo con conectores pulidos no puede tener ninguna raspadura mayor que 3 µm de ancho o defectos mayores que 5 µm de ancho en el núcleo de la fibra. Dentro de la zona del revestimiento no puede haber raspaduras o defectos superiores a 5 µm en anchura, 5 defectos entre 5 y 10 µm en anchura y sin límite en el número de defectos inferiores a 5 µm en anchura. El número y el tamaño de las raspaduras y de los defectos permitidos en cada zona varían basado en el tipo y el diámetro del conector.
Mientras que la norma 61300-3-35, Ed. 2 de IEC se puede usar como guía para la limpieza manual de clasificación, un procedimiento manual requeriría a técnicos determinar el tamaño y la ubicación de las raspaduras y de los defectos que pueden todavía presentar un error humano y falta de uniformidad, además de que toma demasiado tiempo.

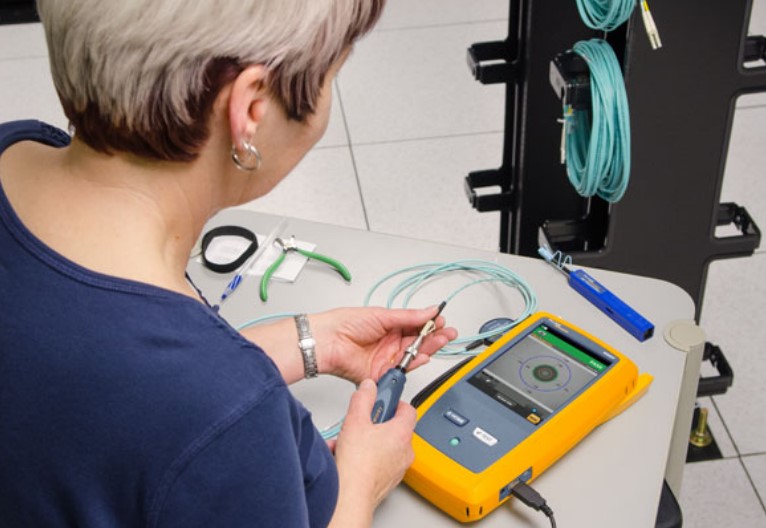

Afortunadamente, las soluciones de certificación automatizadas como el FiberInspector Pro FI-7000 de Fluke Networks usan procesos algorítmicos para inspeccionar, calificar y certificar automática y rápidamente las terminaciones de la fibra basadas en los criterios de la norma IEC.

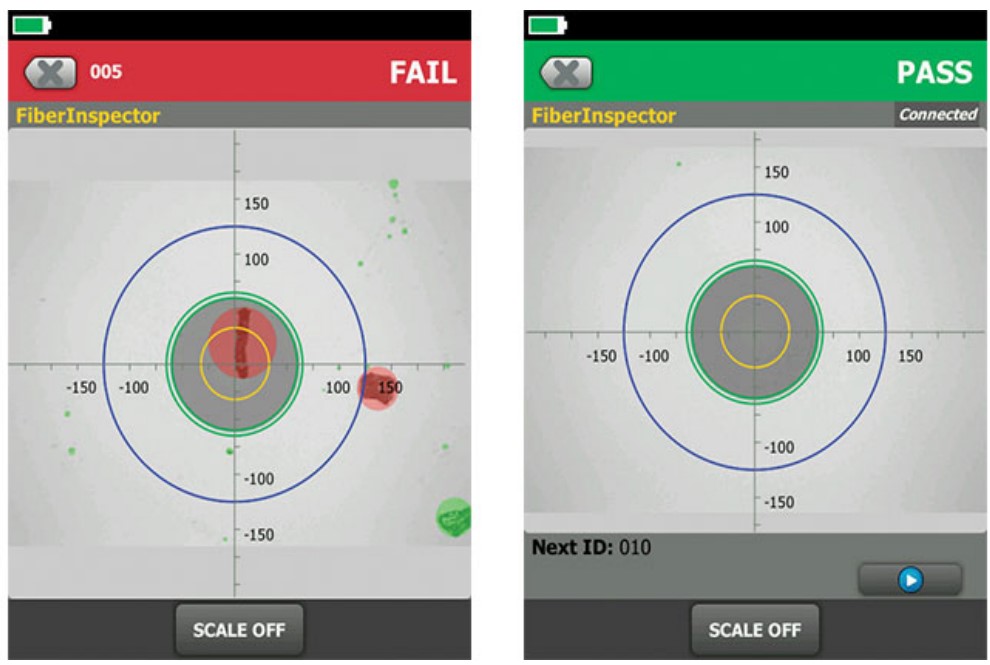

Estos tipos de dispositivos eliminan la subjetividad humana y dan resultados más rápidos, exactos y repetibles para ayudar a garantizar un rendimiento óptimo de redes de fibra (consulte la pantalla del FI-7000 a continuación).
Conocer qué inspeccionar y limpiar

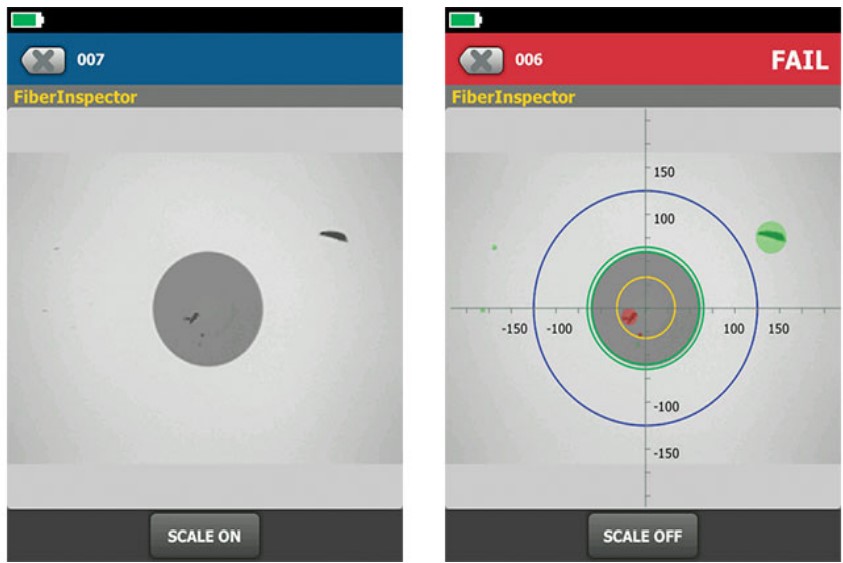

La mejor respuesta a la pregunta de que debe inspeccionar y limpiar es todo, cada terminación se debe inspeccionar y cada terminación que falla la certificación IEC 61300-3-35 se debe limpiar (consulte la figura 4). Si después de la inspección, la terminación pasa la certificación IEC, no la limpie. La limpieza puede atraer el polvo debido a la electricidad estática.
Todas las terminaciones, incluso las nuevas y los conectores terminados en fábrica y latiguillos, deben inspeccionarse para ver si están limpias antes de acoplarse. Eso incluye a los dos extremos de los cables de prueba de fibra óptica, puentes de fibra y cables troncales preterminados.
Si se utiliza un adaptador para acoplar dos conectores, las terminaciones de ambos lados y el manguito del adaptador en sí se deben inspeccionar y limpiar antes de insertarlos en el adaptador. Los adaptadores intercambiables usados con medidores de potencia óptica también se deben inspeccionar y limpiar con regularidad. A menudo, el adaptador tiene una pantalla de luz con un orificio PIN que puede acumular contaminación. Siempre consulte la documentación incluida con el equipo de pruebas, ya que algunos proveedores requieren el envío de determinados adaptadores de regreso a fábrica para limpiar.
Al probar o solucionar problemas de cualquier equipo, incluyendo el propio comprobante, todos los conectores y puertos se deben inspeccionar y limpiar antes de acoplarse. Eso incluye los puertos de equipos de prueba, adaptadores, las terminaciones de cables de prueba y cualquier puerto que conectará al cable de prueba.
Como se mencionó anteriormente, las cubiertas antipolvo y el acoplamiento pueden ser una fuente de contaminación. Por lo tanto, cada vez que una terminación de fibra se desconecte o se retire de una cubierta antipolvo o de un puerto, incluso cuando es nueva, se debe inspeccionar y limpiar según sea necesario antes de ser insertada. Los puertos también se deben siempre inspeccionar y limpiar antes de insertarse a un conector, incluso si uno se retiró recientemente.
Limpieza para el rendimiento

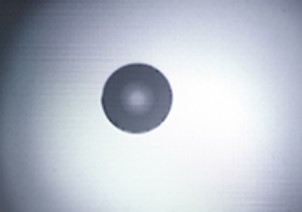

Las terminaciones que se limpian correctamente (figura 5) en realidad pueden “añadir” hasta 1,39 dB a su tolerancia de pérdida. En otras palabras, si tiene una planta de fibra con una pérdida total de 5,0 dB frente a un presupuesto específico de 4,5 dB, limpiar las terminaciones sucias puede ayudar a reducir la pérdida de enlace justo por encima de 3,6 dB, proporcionando un “Pasa” y con suficiente margen.
Como consecuencia, es importante elegir inteligentemente sus herramientas y métodos de limpieza, evitando los malos hábitos comúnmente empleados. La contaminación migra fácilmente de un puerto a otro cada vez que una terminación de conector se une. Por lo tanto, es esencial que las conexiones de los puertos estén limpias. Los lápices de limpieza Quick Clean™ son limpiadores en seco ideales para limpiar puertos en dispositivos y en paneles de conexión, pero no latiguillos en los cuales las terminaciones pueden estar expuestas a grasa. Hay tres tamaños de lápices Quick Clean de Fluke Networks disponibles (figura 6):
1. 1,25 mm para terminaciones y conectores LC y multimodo;
2. 2,5 mm para terminaciones y conectores para SC, ST, FC y E2000;
3. MPO para conectores MPO.
Si la inspección demuestra que la contaminación no se eliminó después de la limpieza en seco, se requerirá una limpieza “húmeda” con toallitas y solvente. La tela y las toallitas compuestas hechas de material sin pelusa proporcionan la capacidad de absorción para eliminar los contaminantes de las terminaciones. Se recomienda generalmente evitar limpiar contra una superficie dura. Al usar una toallita, típicamente uno o dos roces cortos (es decir, 1 cm) en el material de limpieza es suficiente. Se debe aplicar suficiente presión de manera que la toallita pueda ajustarse a la geometría de la terminación y asegurarse de que toda la terminación se haya limpiado.
Es muy importante usar el solvente correcto con las toallitas. Los solventes agregan una acción química que aumenta la capacidad de limpieza de la toallita para levantar las partículas y la suciedad de la terminación al tiempo que elimina el problema de la carga estática con la limpieza en seco. Es importante evitar el uso de cantidades excesivas de solvente, que puede dejar atrás una capa de contaminantes disueltos. Para eliminar el exceso de solvente, después de limpiar en húmedo debe hacerse una limpieza en seco, ya sea pasando a la zona seca de la toallita (consulte la figura 7) o con una nueva toallita seca. Solo asegúrese de no exagerar para evitar la creación de una descarga estática.
El solvente en sí también debe ser especialmente formulado para la limpieza de terminaciones de la fibra, como el Lápiz disolvente para fibra óptica de Fluke Networks. Aunque se usó alcohol isopropílico (IPA) durante muchos años para limpiar las terminaciones de la fibra, los solventes especializados tienen una tensión superficial menor que los hace mucho más efectivos en envolver residuos para eliminar y disolver los contaminantes (consulte la figura 8). Esos disolventes también proporcionan propiedades antiestáticas, por tanto es menos probable que la terminación del conector atraiga polvo en el aire. IPA también puede dejar un “halo” al secarse y provocar no solamente un efecto de atenuación, sino que puede ser muy difícil de eliminar. Ningún solvente debe permanecer en la terminación después de limpiar.

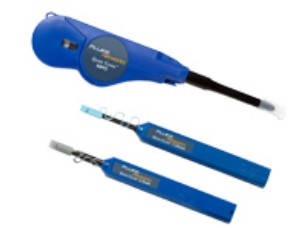

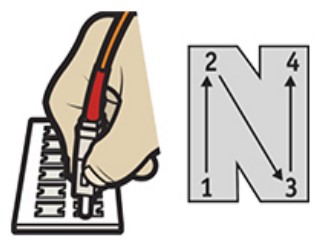

Para limpiar las terminaciones de la fibra adentro de puertos o equipo, se usan bastoncillos sin pelusa especialmente diseñados, en vez de toallitas (consulte Kits de limpieza a continuación). Al utilizar bastoncillos para la limpieza de puertos, es importante aplicar suficiente presión para limpiar la terminación mientras gira el bastoncillo varias veces en una dirección. Al utilizar solventes en la limpieza de los puertos, es aún más importante no utilizar solventes excesivos que puedan saturar la interfaz del conector. El índice de evaporación de los solventes resulta especialmente importante, ya que resulta más difícil garantizar la eliminación de todo el disolvente. El solvente persistente puede atraparse durante el acoplamiento y cultivar un residuo dañino en un cierto plazo. Esta es otra razón por la que utilizar solventes que están especialmente formulados para la limpieza de la fibra, estos solventes permanecen el tiempo suficiente para funcionar, pero se evaporan mucho más rápido que el IPA.
También es importante recordar que estos consumibles son solo eso, lo que significa que una vez que se utilice una toallita o un bastoncillo para limpiar una terminación, debe desecharse inmediatamente.
La reutilización de una toallita o bastoncillo sucios es una de las maneras más fáciles de propagar la contaminación. Mientras que la limpieza de los puentes y las terminaciones de cable de referencia de pruebas es importante, estos componentes también son consumibles que eventualmente fallan, a veces la limpieza no es suficiente si estos componentes han llegado a su fin de vida después del número especificado de inserciones dado por el proveedor.
Resumen
Si el tiempo de actividad de la red, el rendimiento de transmisión de la señal y la fiabilidad del equipo son importantes para su negocio, el escatimar en la inspección y la limpieza de las terminaciones de fibra óptica puede resultar en graves consecuencias. Y solo porque usted puede pensar que haya limpiado adecuadamente no significa que usted puede omitir la inspección. No solo son las mejores prácticas para la limpieza de la fibra esenciales, pero cada terminación se debe inspeccionar y certificar cuidadosamente por el estándar IEC 61300-3-35 antes de realizar una conexión acoplada, incluyendo ambas terminaciones y puertos.
Mediante la incorporación de la inspección y certificación de fibra en su proceso, usted puede eliminar la subjetividad humana y rápidamente inspeccionar, clasificar y certificar las terminaciones de fibra de acuerdo con el estándar. Al hacerlo, no debería haber ninguna excusa para las fallas en la red debido a terminaciones de contaminadas.
FI-7000 FiberInspector Pro certifica automáticamente las terminaciones de fibra a los estándares de IEC
El FI-7000 FiberInspector Pro de Fluke Networks certifica las terminaciones de fibra al estándar IEC 61300-3-35 del sector en solo dos segundos, proporcionando resultados automatizados de PASA/FALLA que eliminan la subjetividad humana y las conjeturas de la inspección de fibra.
Ideal para la inspección de las terminaciones dentro de los puertos o en los latiguillos, el FI-7000 FiberInspector Pro detecta y mide los defectos encontrados en las terminaciones de fibra y automáticamente certifica los resultados basados en el estándar IEC 61300-3-35. Para proporcionar una indicación gráfica clara de cuales defectos pasan o fallan los requisitos del estándar, la pantalla táctil de acercar y alejar del FI-7000 le asigna un color a cada defecto y resalta los antecedentes del defecto, los defectos que fallan son de color rojo mientras que los defectos que pasan son de color verde.
El FI-7000 está construido sobre la plataforma de certificación de cableado Versiv de Fluke Networks que permite el almacenamiento de imágenes de terminaciones y la certificación en los resultados de las pruebas Versiv y aprovecha las capacidades Versiv como ProjX™ para la gestión de los requisitos del trabajo, la interfaz de usuario Taptive™ para facilitar la configuración y el software LinkWare con varias funciones para gestionar los datos y generar informes de pruebas profesionales. La certificación PASA/FALLA de las terminaciones de fibra del FI-7000 está disponible para todos los propietarios de cámaras de inspección Versiv al descargar el firmware de Versiv más reciente.

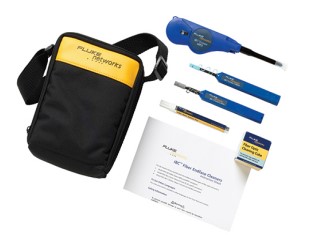

Kits de limpieza de fibra óptica
