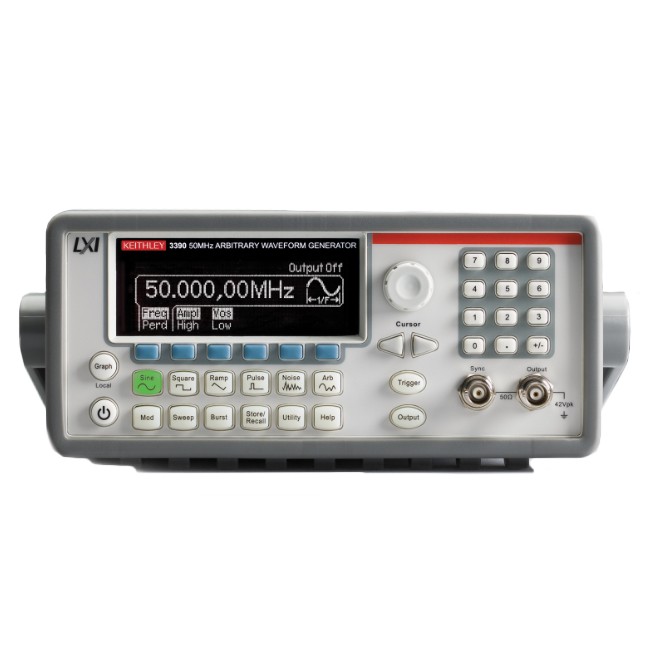

Generador de funciones Keithley 3390

El generador de funciones / formas de onda arbitrarias modelo 3390 proporciona tanto un conjunto completo de formas de onda estándar como una generación de formas de onda personalizadas. El generador interno de formas de onda arbitrarias utiliza una resolución de 14 bits y una frecuencia de muestreo de 125 MSamples / segundo para permitir la creación de cualquier tipo de forma de onda. La forma de onda puede constar de hasta 256k puntos. Se pueden almacenar hasta cuatro formas de onda definidas por el usuario en la memoria no volátil integrada. Genere formas de onda estándar desde el panel frontal o cree formas de onda personalizadas con el software de generación de señales KiWAVE.

El Keithley 3390 utiliza técnicas de síntesis digital directa (DSS) para generar formas de onda altamente estables y precisas que permiten a los usuarios crear casi cualquier forma deseada. La excelente calidad de señal ofrecida por 3390 es el resultado de su alta resolución, sus rápidos tiempos de subida y caída, y su extensa memoria. Estos atributos, junto con un precio competitivo, hacen que 3390 sea la opción perfecta para aplicaciones que utilizan anchos de banda de 50 MHz e inferiores.



       Frecuencia de onda sinusoidal de 50 MHz

       Frecuencia de onda cuadrada de 25 MHz

       Generador de formas de onda arbitrarias con 256.000 puntos, resolución de 14 bits

       La capacidad de generador de funciones integrado incluye formas de onda sinusoidales, cuadradas, triangulares, ruido y dc

       Ondas de pulsos y cuadradas precisas con tiempos de subida/caída rápidos (5 ns)

       Base temporal externa de 10 MHz incorporada para sincronización de varias unidades

       Modulación AM, PM, FSK, PWM integrada

       Barrido de frecuencia y capacidad ráfaga

       Software de creación de forma de onda KiWAVE incluido

       Conformidad con LXI clase C



Incluye:

Generador de formas de onda arbitrarias con cable de alimentación, cable de bus serie universal (USB), cable de generador de patrones, cable de cruce Ethernet, CD-ROM con un manual de usuario

Atributo

Valor

Rango de Frecuencia Máxima Sinusoide

1µHz

Calibrado

RSCAL

Rango de Frecuencia Mínima Sinusoide

50mHz

Rango de Frecuencia Máxima Cuadrada Pulso y Forma de Onda Arbitraria

25MHZ

Rango de Frecuencia Mínima Cuadrada Pulso y Forma de Onda Arbitraria

1 μHz

Rango de Frecuencia Máxima Triángulo/Sierra

200kHz

Rango de Frecuencia Mínima Triángulo/Sierra

1µHz

Frecuencia Digital

Amplitud Digital y Offset

Barrido Variable

Modulación de Amplitud Interna y Externa

Modulación FM

Entrada de Impedancia

10 kΩ

Número de Modelo p

3390

Peso

4.1kg

Anchura

225mm

Longitud

107mm

Impedancia de Salida

50Ω

Dimensiones

107 x 224 x 380mm

Temperatura Máxima de Funcionamiento

+50°C

Altura

380mm

Temperatura Mínima de Funcionamiento

0°C

Amplitud de Salida

10V pp

Tipo de Interfaz

GPIB, LAN, LXI-C, USB

Rango de Frecuencia Cuadrada Pulso y Forma de Onda Arbitraria

1 μHz → 10 MHz, 1 μHz → 25 MHz, 500 μHz → 10 MHz
