Analizador de calidad eléctrica DM-5

Mide simultáneamente potencia, armónicos, forma de onda, calidad eléctrica

La calidad eléctrica deficiente resulta cara; no solo provoca un consumo de energía excesivo con el

consecuente incremento de las facturas eléctricas, sino que además provoca fallos y daños en los equipos que son caros y costosos de diagnosticar y reparar. La productividad y los procesos también se ven afectados por los equipos que presentan fallos e interrupciones no programadas. El nuevo analizador de calidad eléctrica Amprobe DM-5 permite detectar de una forma sencilla y rápida el origen y la magnitud de los problemas de calidad eléctrica.

Con la mitad del tamaño de los modelos anteriores, el DM-5 es un instrumento compacto que aporta velocidad y eficiencia a las tareas de análisis de calidad eléctrica, desde el mantenimiento periódico hasta la solución sobre el terreno de problemas en máquinas y cuadros eléctricos. El DM-5 puede utilizarse incluso en las instalaciones más grandes, se ha sometido a rigurosas pruebas de seguridad que garantizan su cumplimiento de las normas de seguridad más prestigiosas del mundo y cuenta con las categorías de seguridad CAT IV 300 V, CAT III 600 V y CAT II 1000 V.

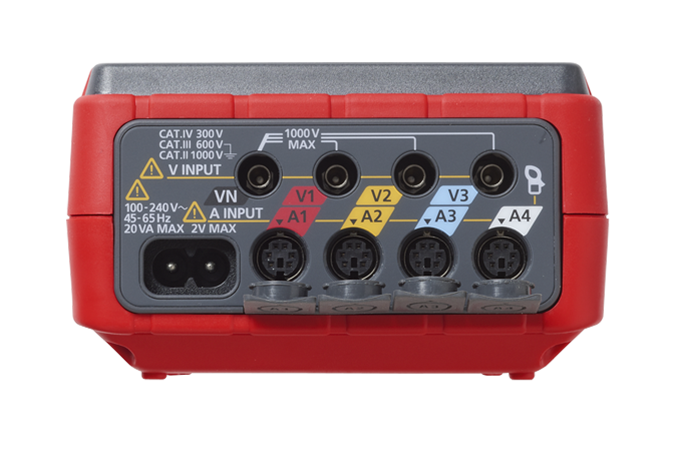

  • Mide simultáneamente potencia, armónicos, forma de onda, calidad eléctrica (tensión: 3 canales, corriente: 4 canales).
  • Mide sistemas eléctricos monofásicos y trifásicos con 10 configuraciones de conexión de cableado seleccionables.
  • Verifique los parámetros de tensión, corriente, potencia activa/reactiva/aparente, FP y frecuencia en una misma pantalla.
  • Modo de inicio rápido, verificación del cableado y detección automática de sensor de corriente para medidas rápidas y precisas.
  • Registro automático con memoria para hasta 1000 parámetros en intervalos definidos por el usuario.
  • Incluye sensor de corriente Thin Flex con rangos de entrada seleccionables por el usuario de 300 A, 1000 A o 3000 A.
  • Verificación del consumo eléctrico: gráficos de tendencias y demanda para fácil visualización.
  • Eventos de calidad eléctrica: fluctuaciones, interrupciones, transitorios, corriente de arranque y parpadeo.
  • Supervisión remota en tiempo real en PC y dispositivos Android compatibles a través de Bluetooth.
  • Incluye accesorios de medida, software de PC y gran estuche de transporte.

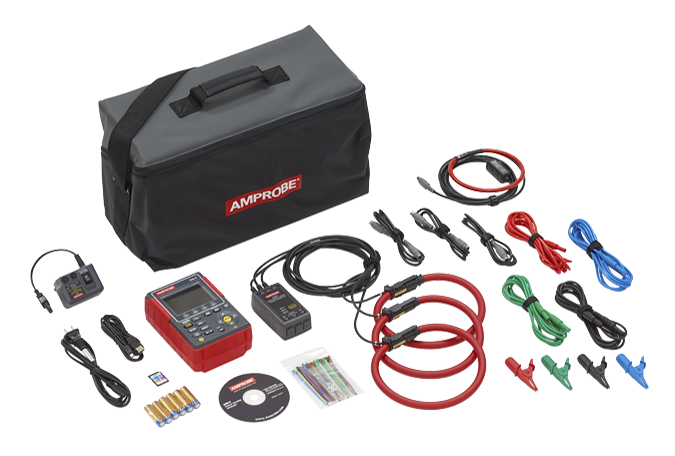

ACCESORIOS INCLUIDOS:

  • Cables de prueba con pinzas cocodrilo (4)
  • Pinza amperimétrica para CA CT-53 Flex
  • Pinza amperimétrica para CA CT-500 Flex
  • Tarjeta SD
  • Manual de usuario
  • Software para PC
  • Pilas



Características

DM-5 Analizador de calidad eléctrica

Conexión de cableado

1P2W, 1P3W, 3P3W, 3P4W

Medidas y parámetros

Tensión, corriente, frecuencia, potencia activa, potencia reactiva, potencia aparente, energía activa, energía

reactiva, energía aparente, factor de potencia (cos ø), corriente neutra, demanda, armónicos, calidad (fluctuaciones/

interrupción, transitorios/sobretensión, corriente de arranque, tasa de desequilibrios), cálculo de capacidad para

unidad de corrección de FP, parpadeo

Tensión (rms)

Rango: 600,0 / 1000 V

Precisión: ±0,2% + 0,2% fondo de escala (onda sinusoidal, 40 Hz a 70 Hz)

Entrada permitida: 1% a 120% de cada rango (rms). 200% de cada rango (pico)

Rango de visualización: 0,15% a 130% de cada rango

Factor de cresta: 3 o menos, velocidad de muestreo de transitorios de tensión: 24 µs,

impedancia de entrada: aprox. 1,67 MΩ

Corriente (rms)

Precisión: ±0,2% + 0,2% fondo de escala + precisión de sensor de corriente Flex (onda sinusoidal, 40 Hz a 70 Hz)

Entrada permitida: 1% a 110% de cada rango (rms). 200% de cada rango (pico)

Rango de visualización: 0,15% a 130% de cada rango

Factor de cresta: 3 o menos, impedancia de entrada: aprox. 100 kΩ

Fluctuaciones / interrupción

Rango: igual que la tensión (rms)

Precisión: ± 1,0% de la tensión nominal

Valor de umbral: Porcentaje del valor de la tensión nominal

Potencia y energía

Sensor de corriente Flex CT-53 (3 canales): máx. 6000 kW

Sensor de corriente Flex CT-500 (1 canal): máx. 1000 kW

Precisión de la potencia activa: ±0,3% + 0,2% fondo de escala + precisión de sensor de corriente Flex (FP 1,

onda sinusoiddal, de 40 Hz a 70 Hz)

Influencia del factor de potencia: ±1,0% (FP 0,5, 40 Hz a 70 Hz )

Wh: 0,00000 mWh a 9999,99 TWh, VAh: 0,00000 VAh a 9999,99 TVAh, varh: 0,00000 varh a 9999,99 Tvarh

Factor de potencia

Rango de visualización: -1,000 a 0,000 a 1,000

Precisión: ±1 dígito frente a cada valor calculado (para suma: ±3 dígitos)

Armónicos

Orden de armónicos (n): 1º a 50º

Orden de interarmónicos (n): 1º a 50º

Tensión: 0,0% a 100,0%, precisión (≥3% a tensión nominal de 100 V): ±10%

precisión (<3% a tensión nominal de 100 V): ± 0,3% de la tensión nominal

precisión (rango de 1000 V): ±0,2% + 0,2% fondo de escala

Corriente: 0,0% a 100,0%, precisión (≥10% para el rango máximo de entrada): ±10% + sensor de corriente flexible

precisión (≥10% para el rango máximo de entrada): ±1,0% + sensor de corriente flexible

Potencia: 0,0% a 100,0%, precisión: ±0,3% + 0,2% fondo de escala + precisión de sensor de corriente Flex (FP 1,

onda sinusoidal, 50/60 Hz)

Distorsión armónica total (THD): 0,0% a 100,0%, ángulo de fase: 0,0° a ± 180°

Parpadeo

Elementos visualizados: Pst(1min), Pst, Plt, Pst máx., Plt máx., V, tiempo restante

Método de medida: Cumple IEC 61000-4-30 e IEC 61000-4-15 Ed. 2

Precisión: Pst (máx. 20): ±10% según IEC 61000-4-15

Desequilibrios

Tensión: 0,00% a 100,00%, precisión: ±0,3% a 50/60 Hz, onda sinusoidal (0,00% a 5,00% según IEC 61000-4-030)

Corriente: 0,00% a 100,00%

Transitorios

Aprox. 40,96 ksps (cada 2,4 µs)

Rango: 50 V a 2200 V CC

Precisión: ±0,5% a 1000 V CC

Corriente de arranque

Rango: igual que la corriente (rms)

Precisión: ±0,4% + 0,4% fondo de escala + precisión del sensor de corriente flexible

Valor de umbral: En porcentaje del rango de medida

Capacidad

Rango: 0,000 nF a 9999 F, 0,000 kvar a 999 kvar
